Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

Стандартные проходные токарные резцы Pramet PSBNR/L для продольного точения заготовок типа тел вращения Главный угол в плане 75 градусов Чешский металлореж

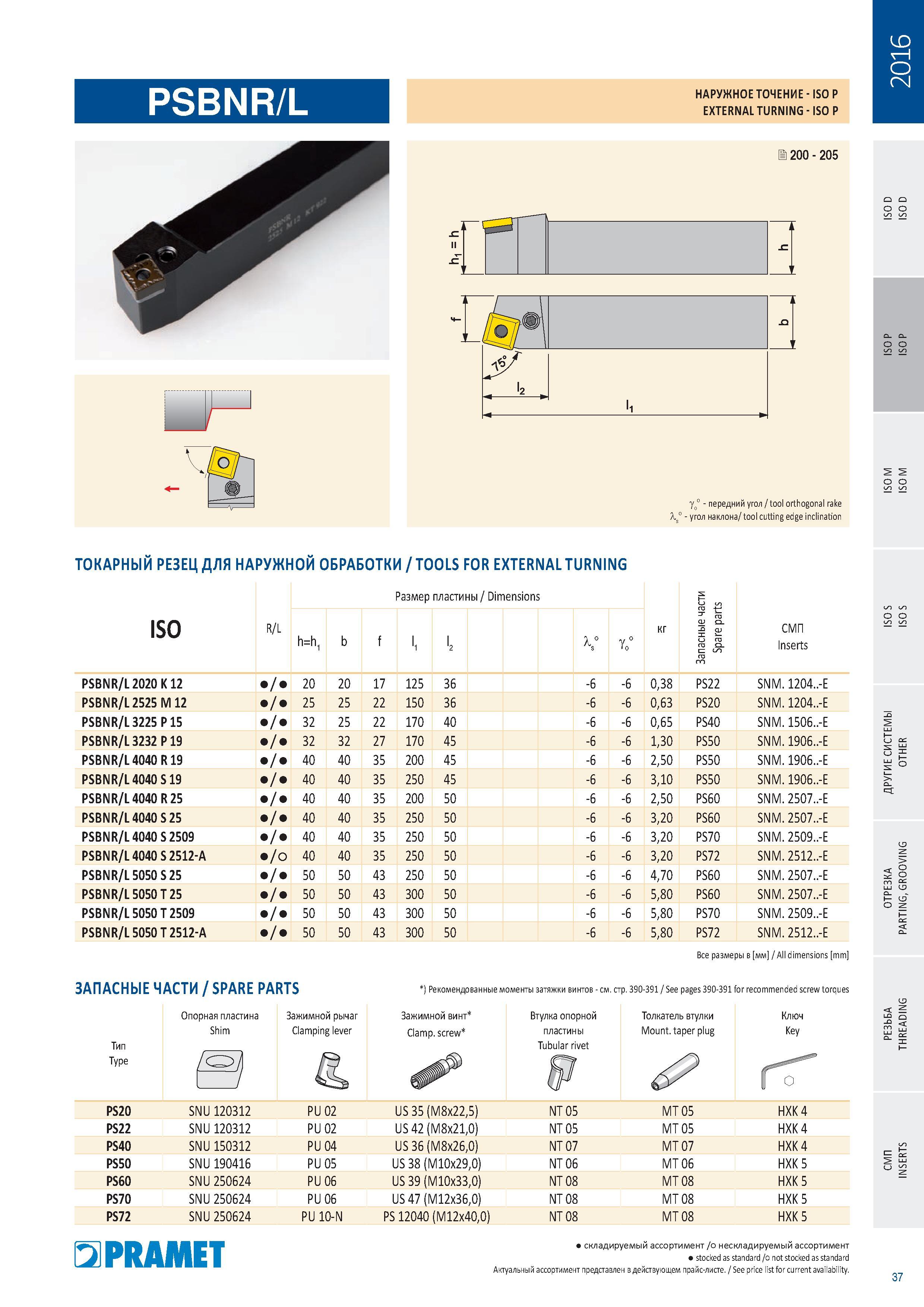

39 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.37

39 Стандартные проходные токарные резцы Pramet PSBNR/L для продольного точения заготовок типа тел вращения Главный угол в плане 75 градусов Чешский металлореж Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 37

Стандартные проходные токарные резцы Pramet PSBNR/L для продольного точения заготовок типа тел вращения Главный угол в плане 75 градусов Чешский металлореж

Стандартные проходные токарные резцы Pramet PSBNR/L для продольного точения заготовок типа тел вращения Главный угол в плане 75 градусов Чешский металлорежущий инструмент с механическим креплением сменных режущих пластин ромбической формы Размер пластины Dimensions Запасные части Spare part СМП Inserts PSBNR/L 2020 K 12 / 20 20 17 125 36 -6 -6 0,38 PS22 SNM. 1204..-E PSBNR/L 2525 M 12 / 25 25 22 150 36 -6 -6 0,63 PS20 SNM. 1204..-E PSBNR/L 3225 P 15 / 32 25 22 170 40 -6 -6 0,65 PS40 SNM. 1506..-E PSBNR/L 3232 P 19 / 32 32 27 170 45 -6 -6 1,30 PS50 SNM. 1906..-E PSBNR/L 4040 R 19 / 40 40 35 200 45 -6 -6 2,50 PS50 SNM. 1906..-E PSBNR/L 4040 S 19 / 40 40 35 250 45 -6 -6 3,10 PS50 SNM. 1906..-E PSBNR/L 4040 R 25 / 40 40 35 200 50 -6 -6 2,50 PS60 SNM. 2507..-E PSBNR/L 4040 S 25 / 40 40 35 250 50 -6 -6 3,20 PS60 SNM. 2507..-E PSBNR/L 4040 S 2509 / 40 40 35 250 50 -6 -6 3,20 PS70 SNM. 2509..-E PSBNR/L 4040 S 2512-A 40 40 35 250 50 -6 -6 3,20 PS72 SNM. 2512..-E PSBNR/L 5050 S 25 / 50 50 43 250 50 -6 -6 4,70 PS60 SNM. 2507..-E PSBNR/L 5050 T 25 / 50 50 43 300 50 -6 -6 5,80 PS60 SNM. 2507..-E PSBNR/L 5050 T 2509 / 50 50 43 300 50 -6 -6 5,80 PS70 SNM. 2509..-E PSBNR/L 5050 T 2512-A / 50 50 43 300 50 -6 -6 5,80 PS72 SNM. 2512..-E Запасные части Spare parts Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Опорная пластина Shim Зажимной рычаг Clamping lever Тип Type Зажимной винт Clamp screw Втулка опорной пластины Tubular rivet Толкатель втулки Mount. taper plug Ключ Key PS20 SNU 120312 PU 02 US 35 (M8x22,5) NT 05 MT 05 HXK 4 PS22 SNU 120312 PU 02 US 42 (M8x21,0) NT 05 MT 05 HXK 4 PS40 SNU 150312 PU 04 US 36 (M8x26,0) NT 07 MT 07 HXK 4 PS50 SNU 190416 PU 05 US 38 (M10x29,0) NT 06 MT 06 HXK 5 PS60 SNU 250624 PU 06 US 39 (M10x33,0) NT 08 MT 08 HXK 5 PS70 SNU 250624 PU 06 US 47 (M12x36,0) NT 08 MT 08 HXK 5 PS72 SNU 250624 PU 10-N PS 12040 (M12x40,0) NT 08 MT 08 HXK 5 о E о PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 37 НАРУЖНОЕ ТОЧЕНИЕ ISO P EXTERNAL TURNING ISO P 2 200 205 у0° передний угол / tool orthogonal rake Х° угол наклона/ tool cutting edge inclination ISO R/L h=h1 b f l, l2 V Yo° кг ТОКАРНЫЙ РЕЗЕЦ PRAMET ДЛЯ НАРУЖНОЙ ОБРАБОТКИ TOOLS FOR EXTERNAL TURNING




См.также / See also :

Обозначение резцов по ISO


Токарные резцы Pramet и державки расточные со сменными режущими пластинами для ISO-точения





Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

36 Токарный резец Pramet PRDCN для наружной обработки Tools for external turning Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 3436 37 Токарный резец Pramet PRSCR/L для наружной обработки Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 3537 38 Токарный резец Pramet PRSNR/L для наружной обработки Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 3638 40 Токарный резец Pramet PSDNN для наружной обработки Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 3840 41 Токарный резец Pramet PSKNR/L для наружной обработки Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 3941 42 Токарный резец Pramet PSSNR/L для наружной обработки Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 4042
