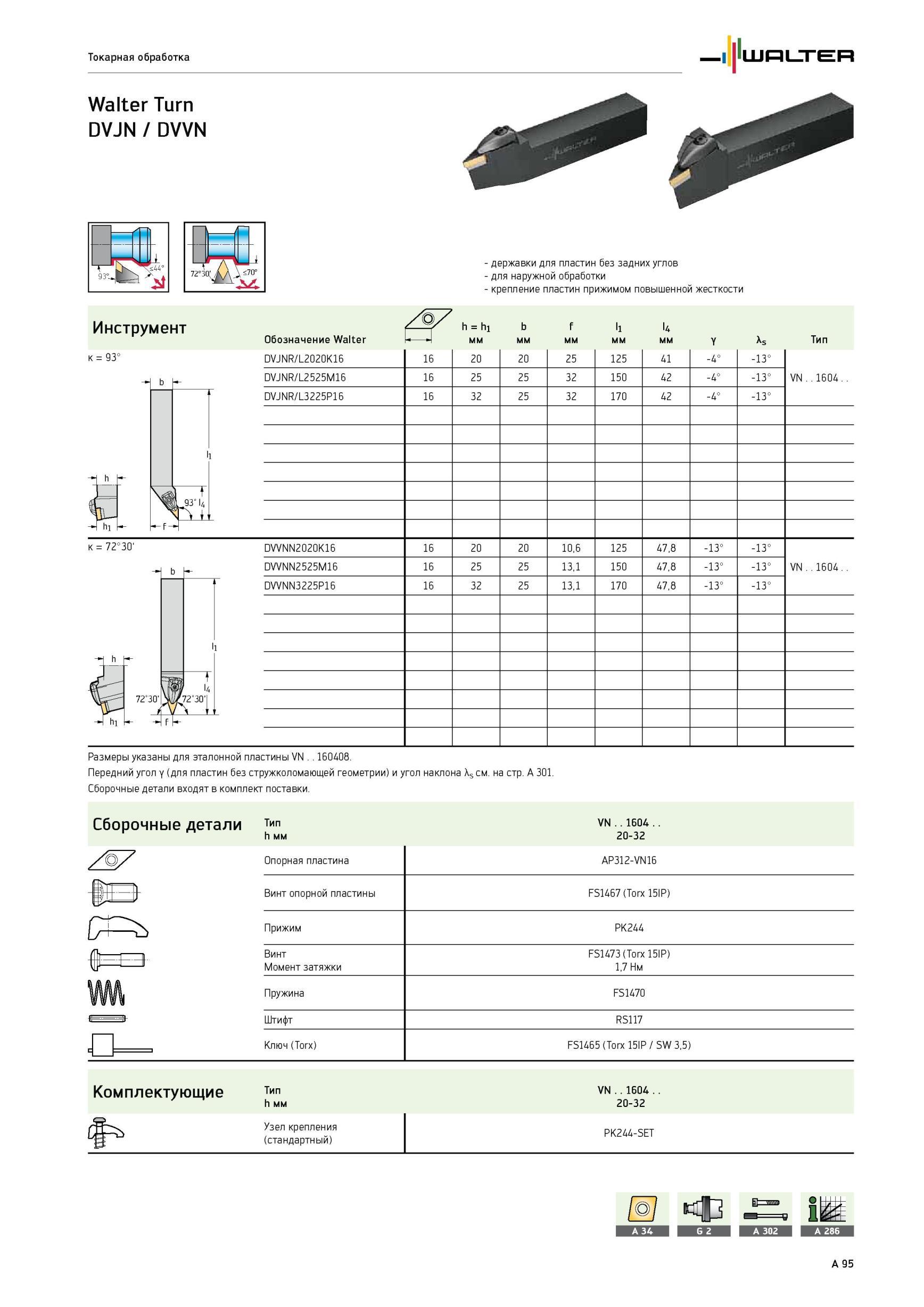

Стандартные наружные токарные державки DVJN / DVVN немецкой компании Walter для профильной обточки заготовок на токарном металлообрабатывающем оборудовании99 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A95 |
||||||||
Стандартные наружные токарные державки DVJN / DVVN немецкой компании Walter для профильной обточки заготовок на токарном металлообрабатывающем оборудовании Стандартные наружные токарные державки DVJN / DVVN немецкой компании Walter для профильной обточки заготовок на токарном металлообрабатывающем оборудовании _ Инструмент h h1 b f l1 l4 Обозначение Walter мм Y As Тип к 93° DVJNR/L2020K16 16 20 20 25 125 41 -4° -13° VN 1604.. DVJNR/L2525M16 16 25 25 32 150 42 -4° -13° DVJNR/L3225P16 16 32 25 32 170 42 -4° -13° DVVNN2020K16 16 20 20 10,6 125 47,8 -13° -13° VN 1604.. DVVNN2525M16 16 25 25 13,1 150 47,8 -13° -13° DVVNN3225P16 16 32 25 13,1 170 47,8 -13° -13° к 72°30' Размеры указаны для эталонной пластины VN 160408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм VN ..1604 20-32 Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Прижим PK244 Винт FS1473 (Torx 15IP) Момент затяжки 1,7 Нм Пружина FS1470 Штифт RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип h мм Узел крепления (стандартный) VN ..1604 20-32 PK244-SET A 95 Токарная обработка Walter Turn DVJN / DVVN С 2°3 0° пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости |
||||||||
|
|
||||||||
