Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

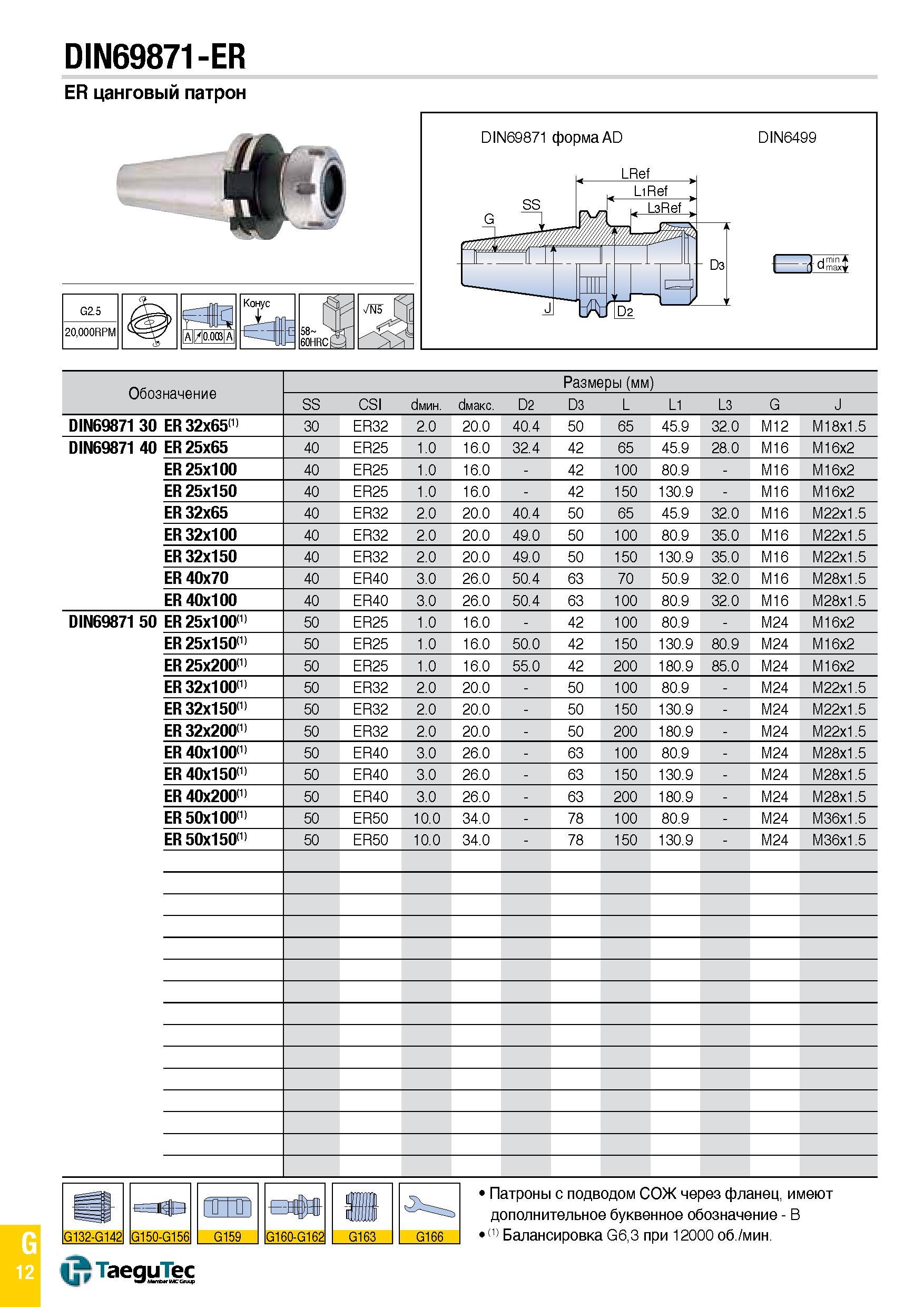

Стандартная инструментальная оснастка TaeguTec DIN69871-ER для металлорежущих станков Цанговый патрон ER Изображение Основные размерные характеристики

1081 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G12

1081 Стандартная инструментальная оснастка TaeguTec DIN69871-ER для металлорежущих станков Цанговый патрон ER Изображение Основные размерные характеристики Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G12

Стандартная инструментальная оснастка TaeguTec DIN69871-ER для металлорежущих станков Цанговый патрон ER Изображение Основные размерные характеристики

Стандартная инструментальная оснастка TaeguTec DIN69871-ER для металлорежущих станков Цанговый патрон ER Изображение Основные размерные характеристики _ Код заказа по каталогу Обозначение Размеры (мм) SS CSI с1мин. Смакс. D2 D3 L L1 L3 G J DIN69871 30 ER 32x65'1' 30 ER32 2.0 20.0 40.4 50 65 45.9 32.0 M12 M18x1.5 DIN6987 1 40 ER 25x65 40 ER25 1.0 16.0 32.4 42 65 45.9 28.0 M16 M16x2 ER 25x100 40 ER25 1.0 16.0 - 42 100 80.9 - M16 M16x2 ER 25x150 40 ER25 1.0 16.0 - 42 150 130.9 - M16 M16x2 ER 32x65 40 ER32 2.0 20.0 40.4 50 65 45.9 32.0 M16 M22x1.5 ER 32x100 40 ER32 2.0 20.0 49.0 50 100 80.9 35.0 M16 M22x1.5 ER 32x150 40 ER32 2.0 20.0 49.0 50 150 130.9 35.0 M16 M22x1.5 ER 40x70 40 ER40 3.0 26.0 50.4 63 70 50.9 32.0 M16 M28x1.5 ER 40x100 40 ER40 3.0 26.0 50.4 63 100 80.9 32.0 M16 M28x1.5 DIN6987 1 50 ER 25x100111 50 ER25 1.0 16.0 - 42 100 80.9 - M24 M16x2 ER 25x150111 50 ER25 1.0 16.0 50.0 42 150 130.9 80.9 M24 M16x2 ER 25x200111 50 ER25 1.0 16.0 55.0 42 200 180.9 85.0 M24 M16x2 ER 32x100111 50 ER32 2.0 20.0 - 50 100 80.9 - M24 M22x1.5 ER 32x150111 50 ER32 2.0 20.0 - 50 150 130.9 - M24 M22x1.5 ER 32x200111 50 ER32 2.0 20.0 - 50 200 180.9 - M24 M22x1.5 ER 40x100111 50 ER40 3.0 26.0 - 63 100 80.9 - M24 M28x1.5 ER 40x150111 50 ER40 3.0 26.0 - 63 150 130.9 - M24 M28x1.5 ER 40x200111 50 ER40 3.0 26.0 - 63 200 180.9 - M24 M28x1.5 ER 50x100111 50 ER50 10.0 34.0 - 78 100 80.9 - M24 M36x1.5 ER 50x150111 50 ER50 10.0 34.0 - 78 150 130.9 - M24 M36x1.5 G132-G142 G150-G156 rm G159 sfa G160-G162 1 ill G163 G166 Патроны с подводом СОЖ через фланец, имеют дополнительное буквенное обозначение - B (1) Балансировка G6,3 при 12000 об./мин. TaeguTec G 12




См.также / See also :

Указатель выборочных страниц каталога оснастки и инструмента TAEGUTEC 2015 на русском языке




Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

1078 DIN69871 Формы A/AD/B/ADB Стандартный патрон Тип “A” Тип “AD” Тип “ADB” Конус a ±0 1 b (H12) d d1 G d3 (H7) d5 ±0 05 d6 d8макс f1 ±0 1 30 3 2 16 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G91078 1079 DIN69871-ER-BIN T-SfiLfinCE G2 5(1) Конус ± DIN69871 форма AD DIN6499 T-BALANCE Балансировочные кольца D3 di значение Размеры (мм) SS CSI с1мин С Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G101079 1080 DIN69871-ER Цанговый патрон ER Конус JL DIN69871 форма AD LRef DIN6499 Обозначение Размеры (мм) SS CSI с1мин Смакс D2 D3 L L1 L3 G J DIN69871 30 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G111080 1082 DIN69871-ER-SHORT T-SpGRT Обозначение Размеры (мм) SS CSI Смин Смакс D3 L L1 G G1 J DIN69871 40 ER32 SHORT 40 ER32 2 0 20 0 40 28 6 9 5 M16 M40x1 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G131082 1083 DIN69871-TSK Цанговый патрон TSK Конус i DIN69871 форма AD CSI LRef TSK Обозначение Размеры (мм) SS CSI Смин Смакс D3 L DIN69871 40 TSK 6-90 40 T Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G141083 1084 FITBORE DIN69871-EM FITBGRE Конус i Обозначение Размеры (мм) SS С2 D1 L L1 L4 G J FITBORE DIN69871 40 EM 16 40 16 72 135 6 116 5 71 M16 M10 EM 20 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. G151084
