Справочные таблицы стандартных допусков и посадок Система Вала Система Отверстия Номинальный размер (мм) Поле допуска

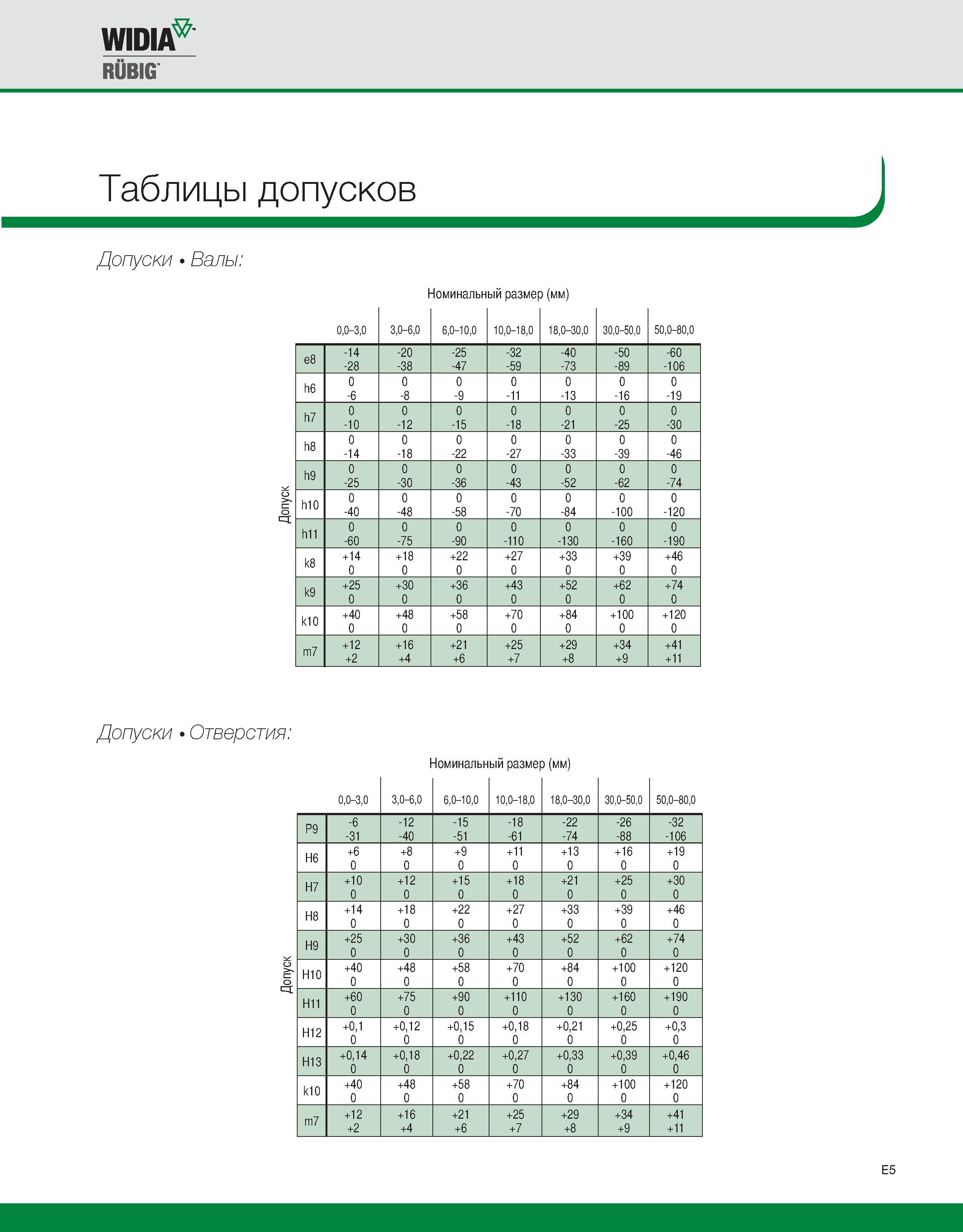

489 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.E5

489 Справочные таблицы стандартных допусков и посадок Система Вала Система Отверстия Номинальный размер (мм) Поле допуска Каталог WIDIA 2010 Режущий осевой инструмент Цельные концевые фрезы из твердого сплава и быстрорежущие Сверла спиральные Развертки многолезвийные Стр. E5

Справочные таблицы стандартных допусков и посадок Система Вала Система Отверстия Номинальный размер (мм) Поле допуска

Справочные таблицы стандартных допусков и посадок Система Вала Система Отверстия Номинальный размер (мм) Поле допуска _ 0,0-3,0 3,0-6,0 6,0-10,0 10,0-18,0 18,0-30,0 30,0-50,0 50,0-80,0 -14 -20 -25 -32 -40 -50 -60 -28 -38 -47 -59 -73 -89 -106 0 0 0 0 0 0 0 -6 -8 -9 -11 -13 -16 -19 0 0 0 0 0 0 0 -10 -12 -15 -18 -21 -25 -30 0 0 0 0 0 0 0 -14 -18 -22 -27 -33 -39 -46 0 0 0 0 0 0 0 -25 -30 -36 -43 -52 -62 -74 0 0 0 0 0 0 0 -40 -48 -58 -70 -84 -100 -120 0 0 0 0 0 0 0 -60 -75 -90 -110 -130 -160 -190 +14 +18 +22 +27 +33 +39 +46 0 0 0 0 0 0 0 +25 +30 +36 +43 +52 +62 +74 0 0 0 0 0 0 0 +40 +48 +58 +70 +84 +100 +120 0 0 0 0 0 0 0 +12 +16 +21 +25 +29 +34 +41 +2 +4 +6 +7 +8 +9 +11 Допуски Отверстия Номинальный размер (мм) 0,0-3,0 3,0-6,0 6,0-10,0 10,0-18,0 18,0-30,0 30,0-50,0 50,0-80,0 P9 -6 -31 -12 -40 -15 -51 -18 -61 -22 -74 -26 -88 -32 -106 H6 +6 0 +8 0 +9 0 +11 0 +13 0 +16 0 +19 0 H7 +10 0 +12 0 +15 0 +18 0 +21 0 +25 0 +30 0 H8 +14 0 +18 0 +22 0 +27 0 +33 0 +39 0 +46 0 H9 +25 0 +30 0 +36 0 +43 0 +52 0 +62 0 +74 0 H10 +40 0 +48 0 +58 0 +70 0 +84 0 +100 0 +120 0 H11 +60 0 +75 0 +90 0 +110 0 +130 0 +160 0 +190 0 H12 +0,1 0 +0,12 0 +0,15 0 +0,18 0 +0,21 0 +0,25 0 +0,3 0 H13 +0,14 0 +0,18 0 +0,22 0 +0,27 0 +0,33 0 +0,39 0 +0,46 0 k10 +40 0 +48 0 +58 0 +70 0 +84 0 +100 0 +120 0 m7 +12 +2 +16 +4 +21 +6 +25 +7 +29 +8 +34 +9 +41 +11 E5
