Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

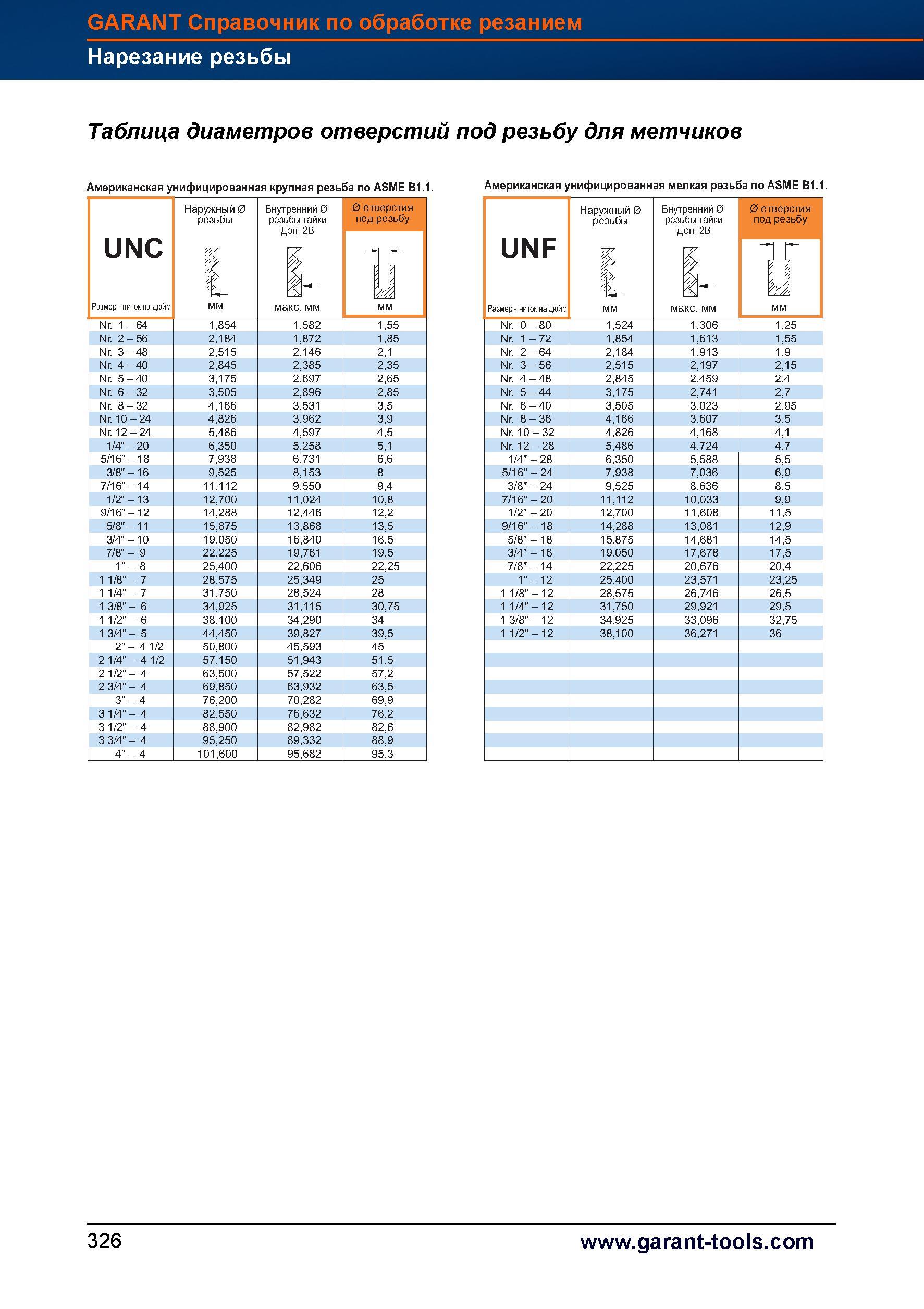

Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 3 Американская унифицированная крупная резьба по AS

354 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.326

354 Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 3 Американская унифицированная крупная резьба по AS Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 326

Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 3 Американская унифицированная крупная резьба по AS

Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 3 Американская унифицированная крупная резьба по ASME B1.1. Американская унифицированная мелкая резьба по ASME B1.1. Наружный диаметр резьбы Внутренний 0 резьбы гайки Доп. 2В 0 отверстия под резьбу UNC Размер - ниток на дюйм мм макс. мм Nr. 1 - 64 1,854 1,582 1,55 Nr. 2 - 56 2,184 1,872 1,85 Nr. 3 - 48 2,515 2,146 2,1 Nr. 4 - 40 2,845 2,385 2,35 Nr. 5 - 40 3,175 2,697 2,65 Nr. 6 - 32 3,505 2,896 2,85 Nr. 8 - 32 4,166 3,531 3,5 Nr. 0 24 4,826 3,962 3,9 Nr. 12 - 24 5,486 4,597 4,5 1/4" - 20 6,350 5,258 5,1 5/16" - 18 7,938 6,731 6,6 3/8" - 16 9,525 8,153 8 7/16" - 14 11,112 9,550 9,4 1/2" - 13 12,700 11,024 10,8 9/16" - 12 14,288 12,446 12,2 5/8" - 11 15,875 13,868 13,5 3/4" - 10 19,050 16,840 16,5 7/8" - 9 22,225 19,761 19,5 1" - 8 25,400 22,606 22,25 1 1/8" - 7 28,575 25,349 25 1 1/4" - 7 31,750 28,524 28 1 3/8" - 6 34,925 31,115 30,75 1 1/2" - 6 38,100 34,290 34 1 3/4" - 5 44,450 39,827 39,5 2" - 4 1/2 50,800 45,593 45 2 1/4" - 4 1/2 57,150 51,943 51,5 2 1/2" - 4 63,500 57,522 57,2 2 3/4" - 4 69,850 63,932 63,5 3" - 4 76,200 70,282 69,9 3 1/4" - 4 82,550 76,632 76,2 3 1/2" - 4 88,900 82,982 82,6 3 3/4" - 4 95,250 89,332 88,9 4" - 4 101,600 95,682 95,3 UNF Размер - ниток на дюйм Наружный 0 резьбы мм Внутренний 0 резьбы гайки Доп. 2В макс. мм 0 отверстия под р езьбу мм Nr. 0 - 80 1,524 1,306 1,25 Nr. 1 - 72 1,854 1,613 1,55 Nr. 2 - 64 2,184 1,913 1,9 Nr. 3 - 56 2,515 2,197 2,15 Nr. 4 - 48 2,845 2,459 2,4 Nr. 5 - 44 3,175 2,741 2,7 Nr. 6 - 40 3,505 3,023 2,95 Nr. 8 - 36 4,166 3,607 3,5 Nr. 10 - 32 4,826 4,168 4,1 Nr. 12 - 28 5,486 4,724 4,7 1/4" - 28 6,350 5,588 5,5 5/16" - 24 7,938 7,036 6,9 3/8" - 24 9,525 8,636 8,5 7/16" - 20 11,112 10,033 9,9 1/2" - 20 12,700 11,608 11,5 9/16" - 18 14,288 13,081 12,9 5/8" - 18 15,875 14,681 14,5 3/4" - 16 19,050 17,678 17,5 7/8" - 14 22,225 20,676 20,4 1" - 12 25,400 23,571 23,25 1 1/8" - 12 28,575 26,746 26,5 1 1/4" - 12 31,750 29,921 29,5 1 3/8" - 12 34,925 33,096 32,75 1 1/2" - 12 38,100 36,271 36 326
