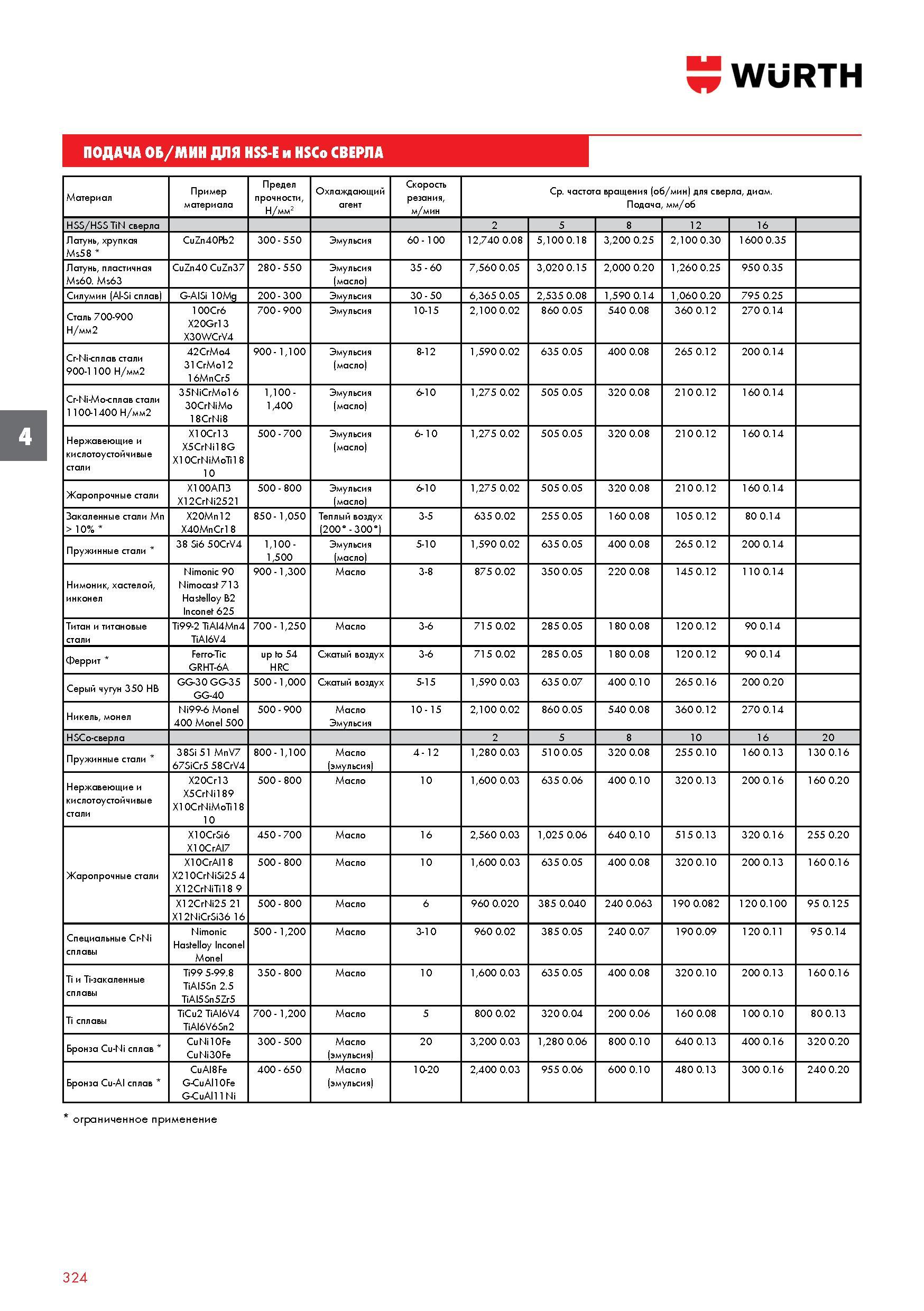

Спиральные сверла Wurth из быстрорежущей инструментальной стали Рекомендованные величины режимов резания при сверлении для различных материалов Справочные таблицы от немецкого поставщика режущего инструмента WURTH ПОДАЧА ОБ/МИН ДЛЯ HSS-Е и HSCo СВЕРЛА Материал Пример материала Предел прочности, Н/мм2 Охлаждающий Скорость резания, Ср. частота вращения (об/мин) для сверла, диам. Подача, мм/об HSS/HSS TiN сверла 2 5 8 12 16 Латунь, хрупкая Ms58 * CuZn40Pb2 300 - 550 Эмул1си" 60 - 100 12,740 0.08 5,100 0.18 3,200 0.25 2,100 0.30 1600 0.35 Латунь, пластичная Ms60. Ms63 CuZn40 CuZn37 280 - 550 (масло) 35 - 60 7,560 0.05 3,020 0.15 2,000 0.20 1,260 0.25 950 0.35 Силумин (Al-Si сплав) G-AISi 10Mq 200 - 300 Эмульсия 30 - 50 6,365 0.05 2,535 0.08 1,590 0.14 1,060 0.20 795 0.25 Сталь 700-900 Н/мм2 100Cr6 X20Gr13 X30WCrV4 700 - 900 Эму"1си" 10-15 2,100 0.02 860 0.05 540 0.08 360 0.12 270 0.14 Cr-Ni-сплав стали 900-1100 Н/мм2 42CrMo4 31CrMo12 16MnCr5 900 - 1,100 (масло) 8-12 1,590 0.02 635 0.05 400 0.08 265 0.12 200 0.14 Cr-Ni-Mo-сплав стали 1100-1400 Н/мм2 35NiCrMo16 30CrNiMo 18CrNi8 1,100 -1,400 (масло) 6-10 1,275 0.02 505 0.05 320 0.08 210 0.12 160 0.14 Нержавеющие и кислотоустойчивые X10Cr13 X5CrNi18G X10CrNiMoTi18 10 500 - 700 (масло) 6- 10 1,275 0.02 505 0.05 320 0.08 210 0.12 160 0.14 Жаропрочные стали Х100АПЗ X12CrNi2521 500 - 800 (масло) 6-10 1,275 0.02 505 0.05 320 0.08 210 0.12 160 0.14 Закаленные стали Mn > 10% * X20Mn12 X40MnCr18 850 - 1,050 Теплый воздух (200° - 300°) 3-5 635 0.02 255 0.05 160 0.08 105 0.12 80 0.14 Пружинные стали * 38 Si6 50CrV4 1,100 -1,500 (масло) 5-10 1,590 0.02 635 0.05 400 0.08 265 0.12 200 0.14 Нимоник, хастелой, инконел Nimonic 90 Nimocast 713 Hastelloy B2 Inconet 625 900 - 1,300 Масло 3-8 875 0.02 350 0.05 220 0.08 145 0.12 110 0.14 Титан и титановые Ti99-2 TiAI4Mn4 TiAI6V4 700 - 1,250 Масло 3-6 715 0.02 285 0.05 180 0.08 120 0.12 90 0.14 Феррит * GRHT-6A up to 54 HRC Сжатый воздух 3-6 715 0.02 285 0.05 180 0.08 120 0.12 90 0.14 Серый чугун 350 HB GG-30 GG-35 GG-40 500 - 1,000 Сжатый воздух 5-15 1,590 0.03 635 0.07 400 0.10 265 0.16 200 0.20 Никель, монел Ni99-6 Monel 400 Monel 500 500 - 900 Масло Эмульсия 10 - 15 2,100 0.02 860 0.05 540 0.08 360 0.12 270 0.14 HSCo-сверла 2 5 8 10 16 20 Пружинные стали * 38Si 51 MnV7 67SiCr5 58CrV4 800 - 1,100 Масло (эмульсия) 4 - 12 1,280 0.03 510 0.05 320 0.08 255 0.10 160 0.13 130 0.16 Нержавеющие и кислотоустойчивые X20Cr13 X5CrNi189 X10CrNiMoTi18 10 500 - 800 Масло 10 1,600 0.03 635 0.06 400 0.10 320 0.13 200 0.16 160 0.20 Жаропрочные стали X10CrSi6 X10CrAI7 450 - 700 Масло 16 2,560 0.03 1,025 0.06 640 0.10 515 0.13 320 0.16 255 0.20 X10CrAI18 X210CrNiSi25 4 X12CrNiTi18 9 500 - 800 Масло 10 1,600 0.03 635 0.05 400 0.08 320 0.10 200 0.13 160 0.16 X12CrNi25 21 X12NiCrSi36 16 500 - 800 Масло 6 960 0.020 385 0.040 240 0.063 190 0.082 120 0.100 95 0.125 Специальные Cr-Ni сплавы Nimonic Hastelloy Inconel Monel 500 - 1,200 Масло 3-10 960 0.02 385 0.05 240 0.07 190 0.09 120 0.11 95 0.14 Ti и Ti-закаленные сплавы Ti99 5-99.8 TiAI5Sn 2.5 TiAI5Sn5Zr5 350 - 800 Масло 10 1,600 0.03 635 0.05 400 0.08 320 0.10 200 0.13 160 0.16 Ti сплавы TiCu2 TiAI6V4 TiAI6V6Sn2 700 - 1,200 Масло 5 800 0.02 320 0.04 200 0.06 160 0.08 100 0.10 80 0.13 Бронза Cu-Ni сплав * CuNi10Fe CuNi30Fe 300 - 500 Масло (эмульсия) 20 3,200 0.03 1,280 0.06 800 0.10 640 0.13 400 0.16 320 0.20 Бронза Cu-AI сплав * CuAI8Fe G-CuAl10Fe G-CuAl11Ni 400 - 650 Масло (эмульсия) 10-20 2,400 0.03 955 0.06 600 0.10 480 0.13 300 0.16 240 0.20 * ограниченное применение 324
