SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

Спиральные сверла по металлу с 4 направляющими ленточками позволяют увеличить стабильность обработки особенно при сверлении глубоких отверстий

944 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N14

944 Спиральные сверла по металлу с 4 направляющими ленточками позволяют увеличить стабильность обработки особенно при сверлении глубоких отверстий Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N14

Спиральные сверла по металлу с 4 направляющими ленточками позволяют увеличить стабильность обработки особенно при сверлении глубоких отверстий

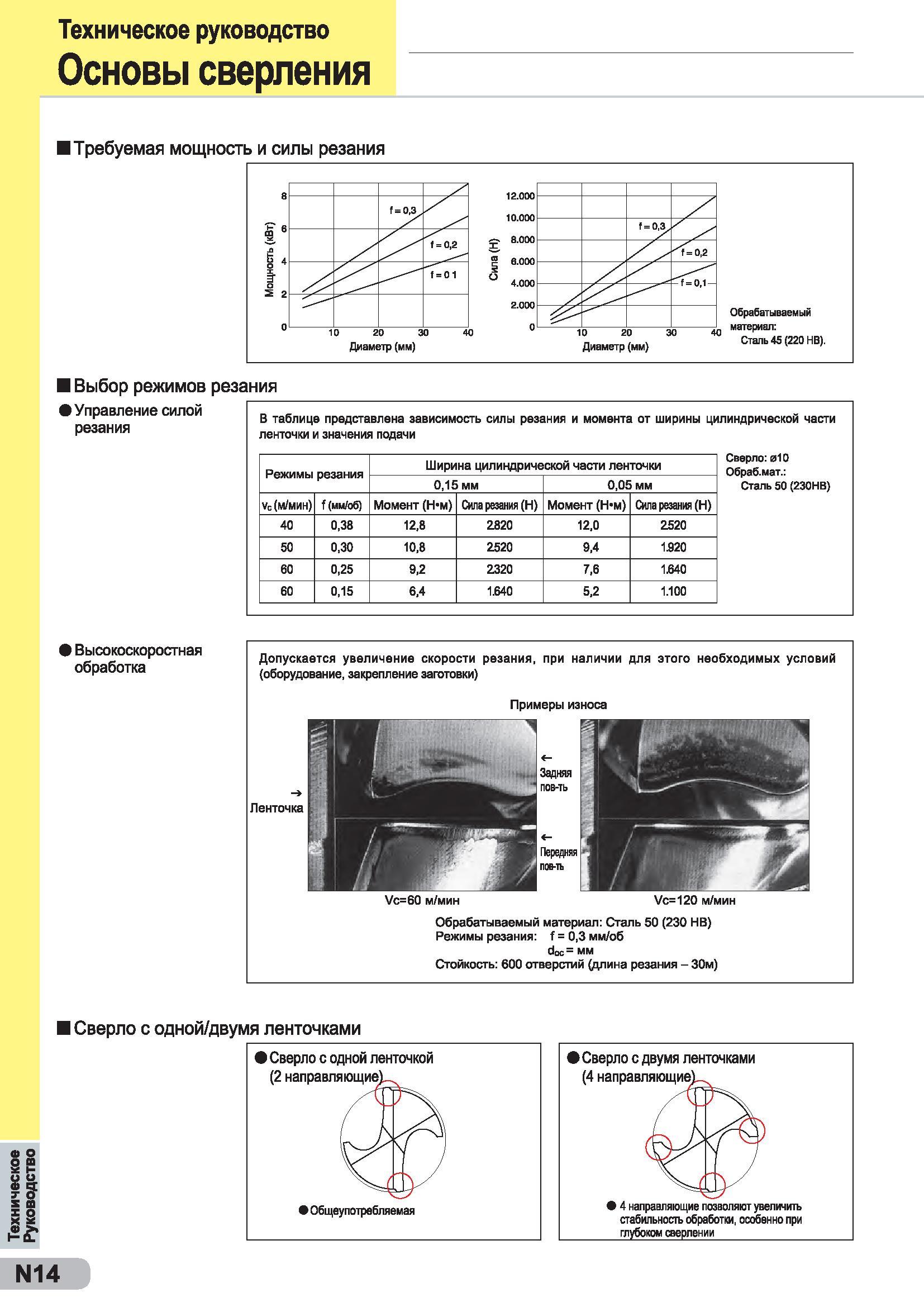

Спиральные сверла по металлу с 4 направляющими ленточками позволяют увеличить стабильность обработки особенно при сверлении глубоких отверстий _ Техническое Руководство Техническое руководство Основы сверления Требуемая I Выбор режимов резания Управление силой резания В таблице представлена зависимость силы резания и момента от ширины цилиндрической части ленточки и значения подачи Режимы резания Ширина цилиндрической части ленточки 0,15 мм 0,05 мм Vc (м/мин) f (мм/об) Момент (Н м) Сила резания (Н) Момент (Н м) Сила резания (Н) 40 0,38 12,8 2820 12,0 2520 50 0,30 10,8 2520 9,4 1920 60 0,25 9,2 2320 7,6 1.640 60 0,15 6,4 1.640 5,2 1.100 Сверло: 010 Обраб. мат.: Сталь SO (230НВ) Высокоскоростная обработка Сверло с одной/двумя ленточками Сверло с двумя ленточками 4 направляющие позволяют увеличил стабильность обработки, особенно при глубоком сверлении мощность и силы резания Диаметр (мм) Диаметр (мм) Обрабатываемый материал: Сталь 45 (220 НЕ Допускается увеличение скорости резания, при наличии для этого необходимых условий (оборудование, закрепление заготовки) Примеры износа Передняя пов-тъ Vc=60 м/мин Vc=120 м/мин Обрабатываемый материал: Сталь 50 (230 НВ) Режимы резания: f = 0,3 мм/об doc= мм Стойкость: 600 отверстий (длина резания 30м) Ленточка Задняя ПОРТЬ N14
