Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

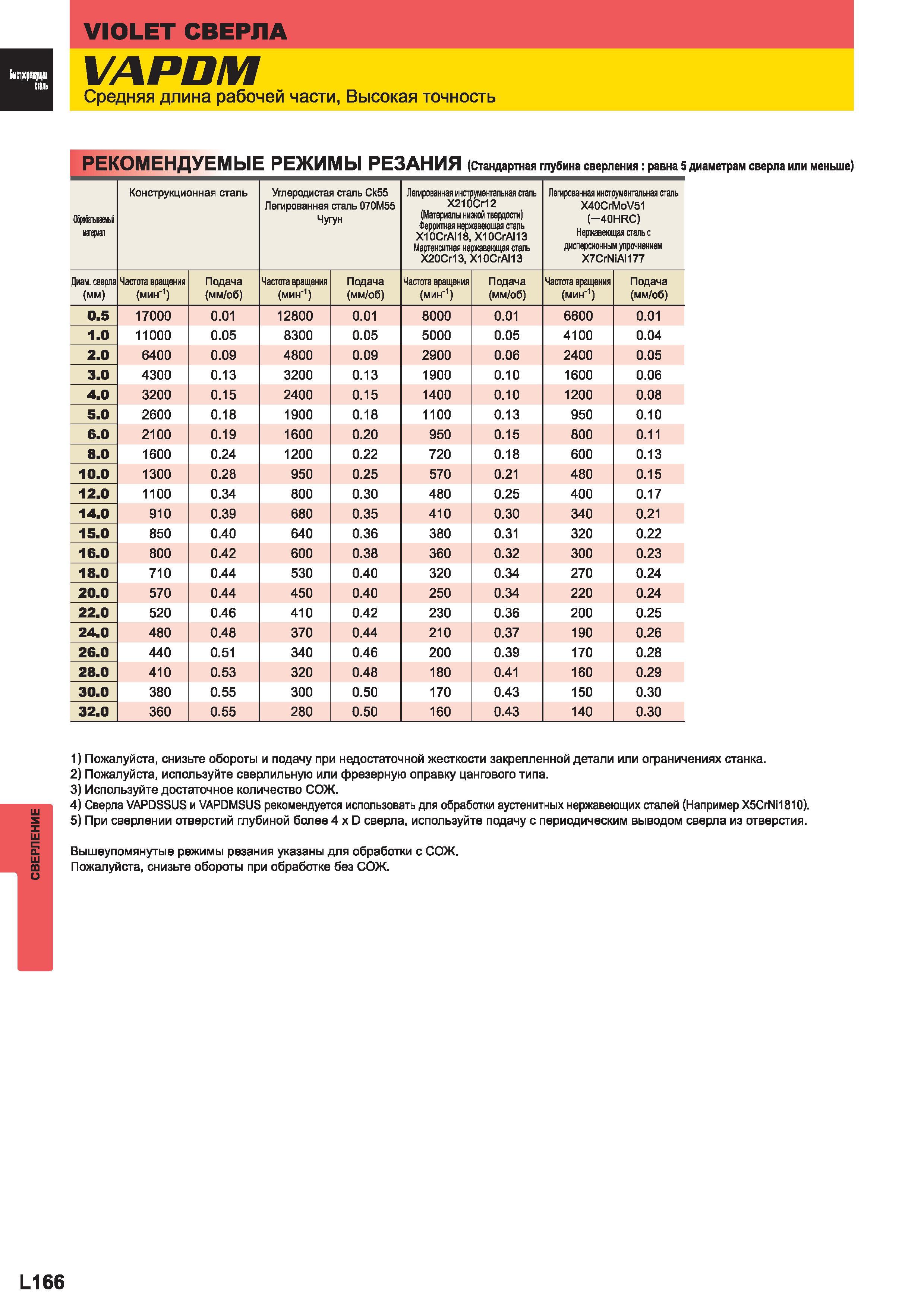

1244 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L166

1244 Спиральные монолитные сверла Mitsubishi из быстрорежущей стали VAPDM Средняя длина рабочей части Высокая точность Рекомендуемые режимы резания (С Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L166

Спиральные монолитные сверла Mitsubishi из быстрорежущей стали VAPDM Средняя длина рабочей части Высокая точность Рекомендуемые режимы резания (С

Спиральные монолитные сверла Mitsubishi из быстрорежущей стали VAPDM Средняя длина рабочей части Высокая точность Рекомендуемые режимы резания (Стандартная глубина сверления равна 5 диаметрам сверла или меньше) Обрабатываемый Конструкционная сталь Углеродистая сталь Ск55 Легированная сталь 070М55 Чугун Легированная инструментальная сталь Х210СМ2 (Материалы низкой твердости) Ферритная нержавеющая сталь Х10СГА118 ХЮСгАИЗ Мартенситная нержавеющая сталь Х20Сг13 ХЮСгАИЗ Тегированная инструментальная сталь X40CrMoV51 (-40HRC) Нержавеющая сталь с дисперсионным упрочнением X7CrNiAI177 Диам.сверла (мм) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) 0.5 17000 0.01 12800 0.01 8000 0.01 6600 0.01 1.0 11000 0.05 8300 0.05 5000 0.05 4100 0.04 2.0 6400 0.09 4800 0.09 2900 0.06 2400 0.05 3.0 4300 0.13 3200 0.13 1900 0.10 1600 0.06 4.0 3200 0.15 2400 0.15 1400 0.10 1200 0.08 5.0 2600 0.18 1900 0.18 1100 0.13 950 0.10 6.0 2100 0.19 1600 0.20 950 0.15 800 0.11 8.0 1600 0.24 1200 0.22 720 0.18 600 0.13 10.0 1300 0.28 950 0.25 570 0.21 480 0.15 12.0 1100 0.34 800 0.30 480 0.25 400 0.17 14.0 910 0.39 680 0.35 410 0.30 340 0.21 15.0 850 0.40 640 0.36 380 0.31 320 0.22 16.0 800 0.42 600 0.38 360 0.32 300 0.23 18.0 710 0.44 530 0.40 320 0.34 270 0.24 20.0 570 0.44 450 0.40 250 0.34 220 0.24 22.0 520 0.46 410 0.42 230 0.36 200 0.25 24.0 480 0.48 370 0.44 210 0.37 190 0.26 26.0 440 0.51 340 0.46 200 0.39 170 0.28 28.0 410 0.53 320 0.48 180 0.41 160 0.29 30.0 380 0.55 300 0.50 170 0.43 150 0.30 32.0 360 0.55 280 0.50 160 0.43 140 0.30 1) Пожалуйста снизьте обороты и подачу при недостаточной жесткости закрепленной детали или ограничениях станка. 2) Пожалуйста используйте сверлильную или фрезерную оправку цангового типа. 3) Используйте достаточное количество СОЖ. 4) Сверла VAPDSSUS и VAPDMSUS рекомендуется использовать для обработки аустенитных нержавеющих сталей (Например X5CrNi1810). 5) При сверлении отверстий глубиной более 4 х D сверла используйте подачу с периодическим выводом сверла из отверстия. Вышеупомянутые режимы резания указаны для обработки с СОЖ. Пожалуйста снизьте обороты при обработке без СОЖ.




См.также / See also :

Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами



Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1241 Японские спиральные монолитные сверла Mitsubishi VAPDM со средней длиной Благодаря новому покрытию Violet удалось повысить эффективность операции Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1631241 Японские спиральные монолитные сверла Mitsubishi VAPDM со средней длиной Благодаря новому покрытию Violet удалось повысить эффективность операции1242 Спиральные монолитные сверла Mitsubishi из быстрорежущей стали VIOLET VAPDM Средняя длина рабочей части Высокая точность Диаметр сверла D1 (мм) О Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1641242 1243 Спиральные монолитные сверла Mitsubishi из быстрорежущей стали Диаметр сверла D1 (мм) Обозначение Размеры (мм) Наличие L3 L1 D4 10 0 VAPDMD1000 8 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1651243 1245 Быстрорежущие монолитные сверла Митсубиси VAPDSSUS короткой серии для обработки отверстий в нержавейке Сочетание новой геометрии и покрытия Violet Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1671245 Быстрорежущие монолитные сверла Митсубиси VAPDSSUS короткой серии для обработки отверстий в нержавейке Сочетание новой геометрии и покрытия Violet1246 Спиральные монолитные сверла Mitsubishi из быстрорежущей стали СВЕРЛА Короткая длина рабочей части высокая точность для обработки нержавеющей ста Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1681246 1247 Спиральные монолитные сверла Mitsubishi из быстрорежущей стали Диаметр сверла D1 (мм) Обозначение Размеры (мм) Наличие L3 L1 D4 2 3 VAPDSSUSD0230 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1691247
