Специальный токарный инструмент Tungaloy может быть доступен по запросу в инструментальную компанию Тунгалой Допустимая спецификация Специализированные пл

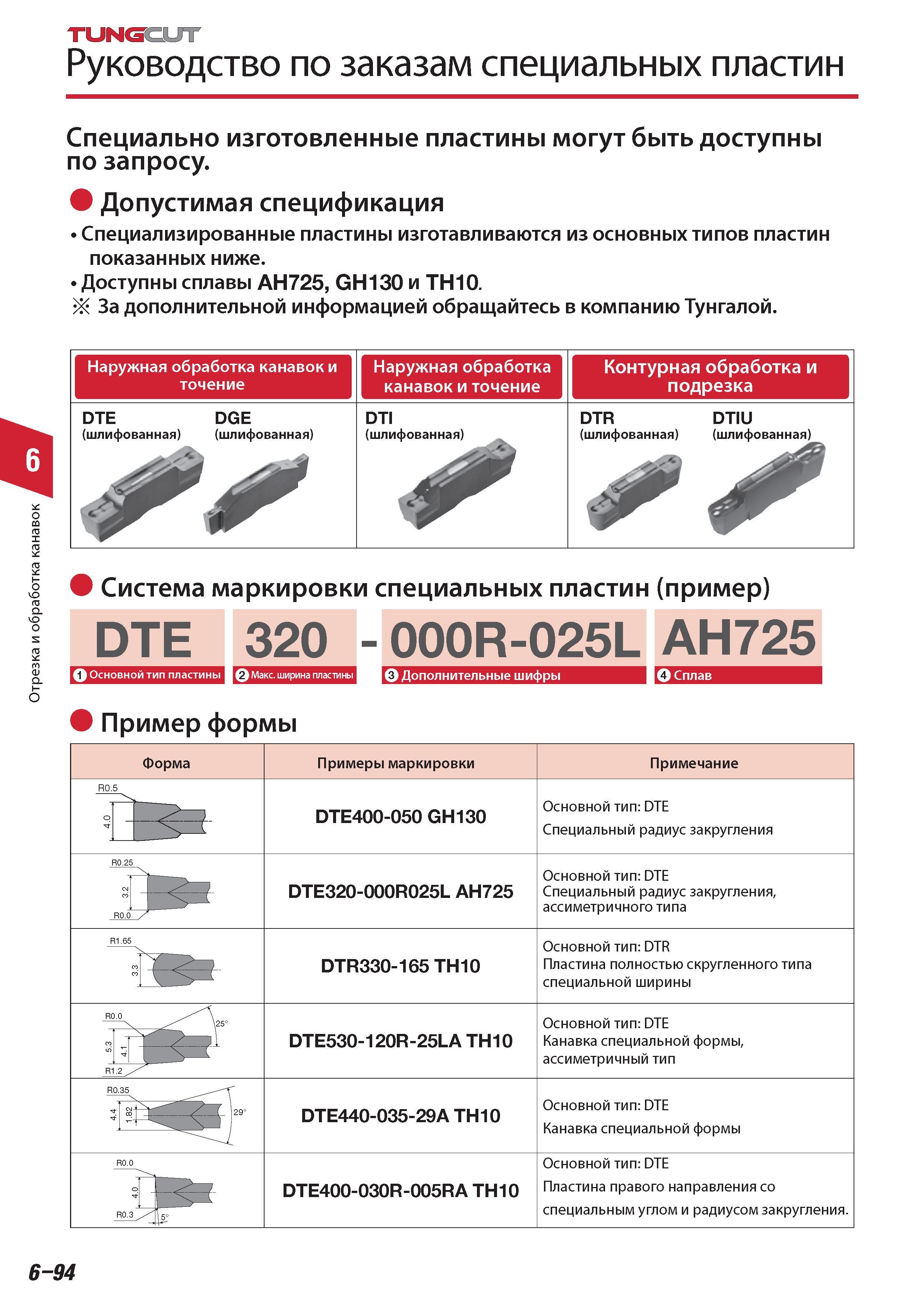

462 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.6-94

462 Специальный токарный инструмент Tungaloy может быть доступен по запросу в инструментальную компанию Тунгалой Допустимая спецификация Специализированные пл Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 6-94

Специальный токарный инструмент Tungaloy может быть доступен по запросу в инструментальную компанию Тунгалой Допустимая спецификация Специализированные пл

Специальный токарный инструмент Tungaloy может быть доступен по запросу в инструментальную компанию Тунгалой Допустимая спецификация Специализированные пластины изготавливаются из основных типов пластин показанных ниже. Доступны сплавы AH725 GH130 и TH10. За дополнительной информацией обращайтесь в компанию Тунгалой. Наружная обработка канавок и точение Наружная обработка канавок и точение Контурная обработка и подрезка DTE DGE (шлифованная) (шлифованная) DTI (шлифованная) зГ DTR DTIU (шлифованная) (шлифованная) 1 Система маркировки специальных пластин (пример) DTE 320 - 000R-025L AH725 ВЯВВЯ и Пример формы Форма Примеры маркировки Примечание DTE400-050 GH130 DTE320-000R025L AH725 Основной тип DTE Специальный радиус закругления Основной тип DTE Специальный радиус закругления ассиметричного типа DTR330-165 TH10 Основной тип DTR Пластина полностью скругленного типа специальной ширины DTE530-120R-25LA TH10 Основной тип DTE Канавка специальной формы ассиметричный тип DTE440-035-29A TH10 Основной тип DTE Канавка специальной формы Основной тип DTE DTE400-030R-005RA TH10 Пластина правого направления со специальным углом и радиусом закругления. 6-94 Отрезка и обработка канавок TUNGCUT Руководство по заказам специальных пластин Специально изготовленные пластины
