WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Специальный инструмент Walter Заготовка для специальных пластин Отрезка и обработка канавок Таблица характеристик Схема технологического применения

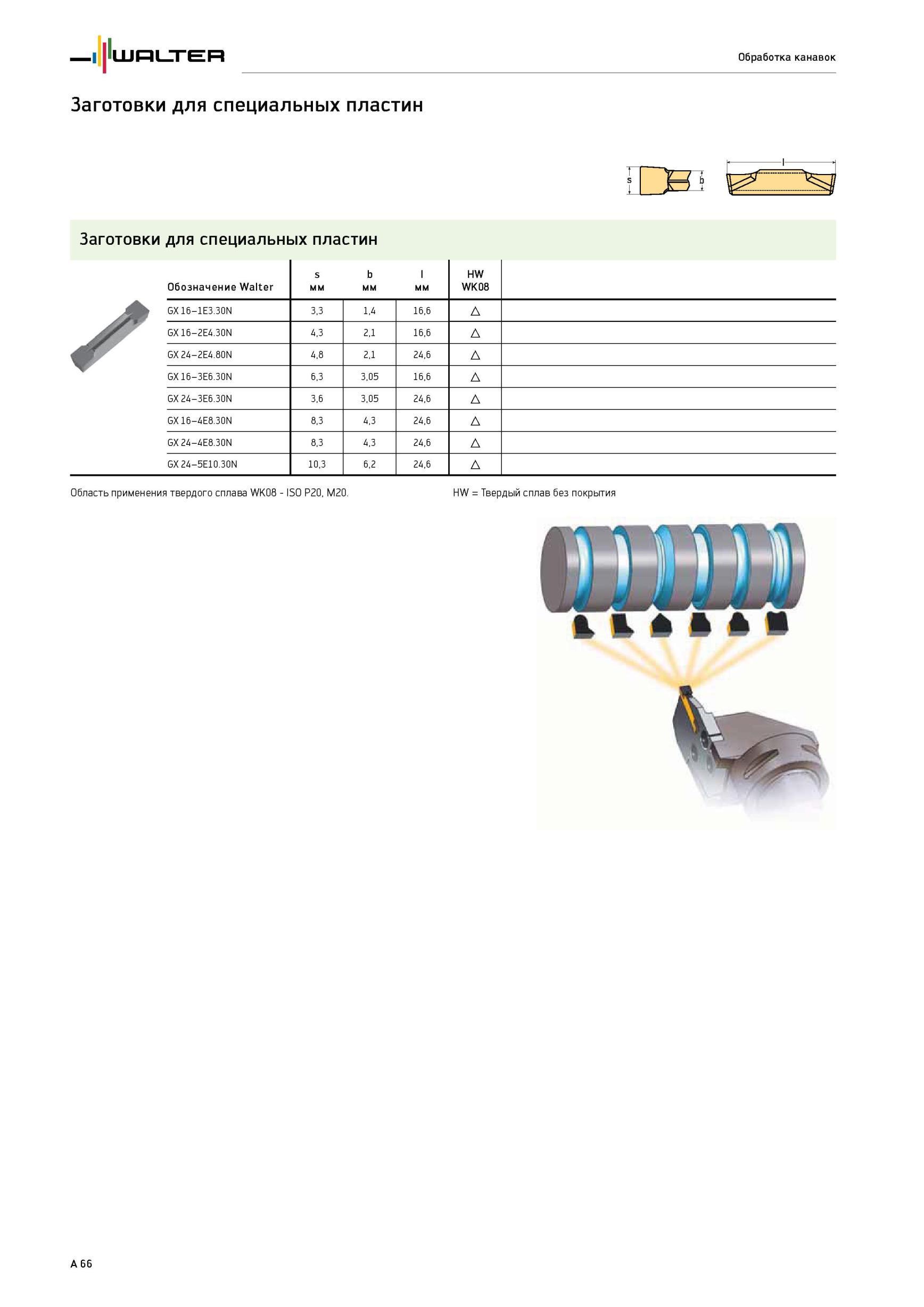

70 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A66

70 Специальный инструмент Walter Заготовка для специальных пластин Отрезка и обработка канавок Таблица характеристик Схема технологического применения Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A66

Специальный инструмент Walter Заготовка для специальных пластин Отрезка и обработка канавок Таблица характеристик Схема технологического применения

Специальный инструмент Walter Заготовка для специальных пластин Отрезка и обработка канавок Таблица характеристик Схема технологического применения _ GX 16-1E3.30N 3,3 1,4 16,6 A GX 16-2E4.30N 4,3 2,1 16,6 A GX 24-2E4.80N 4,8 2,1 24,6 A GX 16-3E6.30N 6,3 3,05 16,6 A GX 24-3E6.30N 3,6 3,05 24,6 A GX 16-4E8.30N 8,3 4,3 24,6 A GX 24-4E8.30N 8,3 4,3 24,6 A GX 24-5E10.30N 10,3 6,2 24,6 A Область применения твердого сплава WK08 - ISO P20, M20. HW = Твердый сплав без покрытия A 66 Специальный инструмент Walter Заготовка для специальных пластин Отрезка и обработка канавок Таблица технических характеристик Схема технологического применения Заготовки для специальных пластин Обработка канавок Заготовки для специальных пластин S Обозначение Walter s b I мм HW WK08
