TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Специальный динамометрический ключ Tungaloy со светодиодным индикатором Наглядное описание основных характеристик и конструктивных особенностей Полное зат

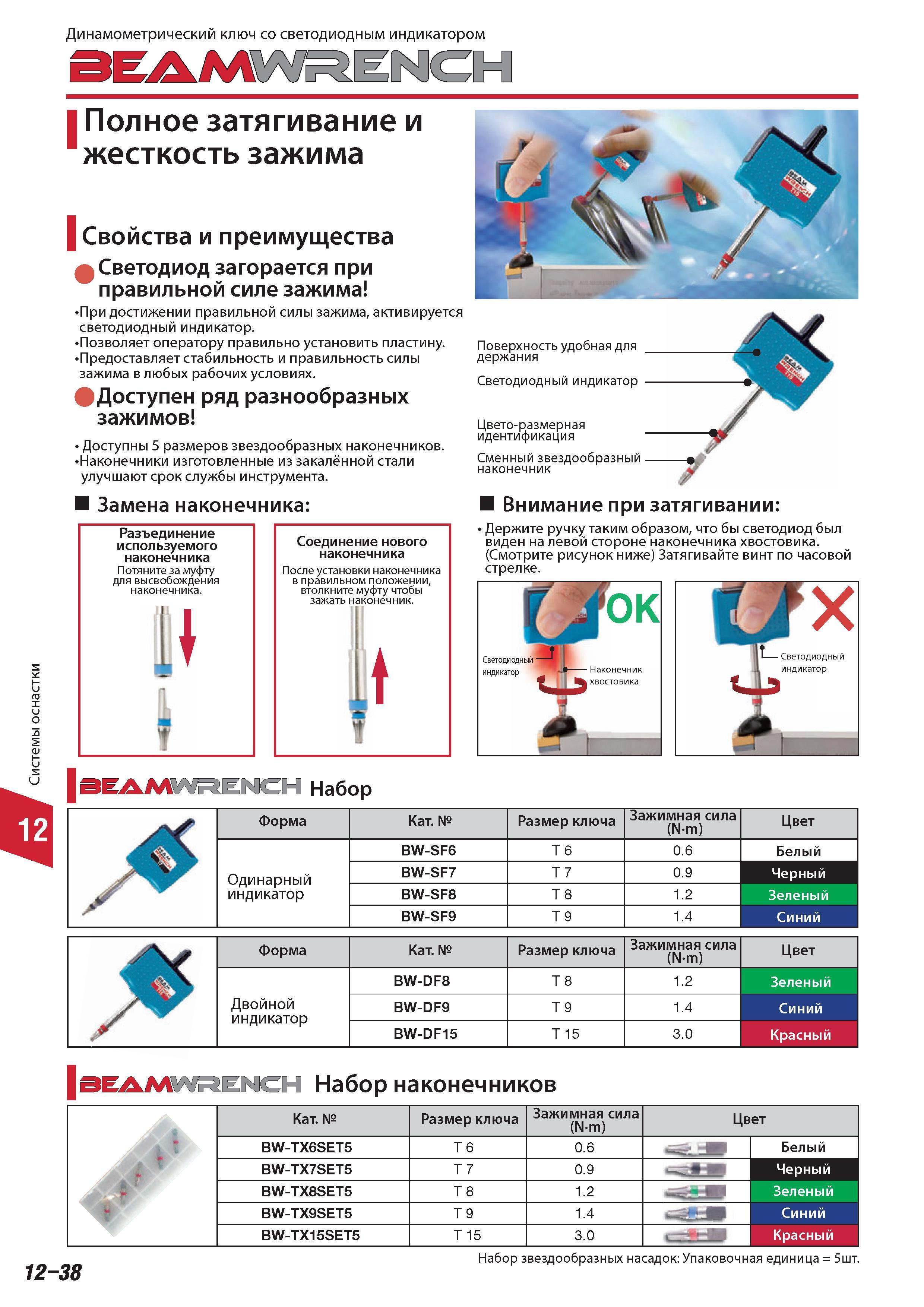

850 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.12-38

850 Специальный динамометрический ключ Tungaloy со светодиодным индикатором Наглядное описание основных характеристик и конструктивных особенностей Полное зат Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 12-38

Специальный динамометрический ключ Tungaloy со светодиодным индикатором Наглядное описание основных характеристик и конструктивных особенностей Полное зат

Специальный динамометрический ключ Tungaloy со светодиодным индикатором Наглядное описание основных характеристик и конструктивных особенностей Полное затягивание и жесткость зажима при сборке сборного инструмента Свойства и преимущества Светодиод загорается при правильной силе зажима Системы оснастки При достижении правильной силы зажима активируется светодиодный индикатор. Позволяет оператору правильно установить пластину. Предоставляет стабильность и правильность силы зажима в любых рабочих условиях. фДоступен ряд разнообразных зажимов Доступны 5 размеров звездообразных наконечников. Наконечники изготовленные из закалённой стали улучшают срок службы инструмента. Замена наконечника Разъединение используемого наконечника Потяните за муфту для высвобождения наконечника. 1 Соединение нового наконечника После установки наконечника в правильном положении втолкните муфту чтобы зажать наконечник. Набор Поверхность удобная для держания Светодиодный индикатор Цвето-размерная идентификация Сменный звездообразный наконечник Внимание при затягивании Держите ручку таким образом что бы светодиод был виден на левой стороне наконечника хвостовика. (Смотрите рисунок ниже) Затягивайте винт по часовой стрелке. Форма Одинарный индикатор Категория BW-SF6 BW-SF7 BW-SF8 BW-SF9 Размер ключа T 6 T 7 T 8 T 9 Зажимная сила (N-m) 0.6 Цвет 0.9 1.2 1.4 Белый Черный Зеленый Синий Форма Двойной индикатор Категория BW-DF8 BW-DF9 BW-DF15 Размер ключа T 8 T 9 T 15 Зажимная сила (N-m) 1.2 1.4 3.0 Цвет Зеленый Синий Красный Набор наконечников dS Категория Размер ключа Зажимная сила (N-m) Цвет BW-TX6SET5 T 6 0.6 -Ш Белый BW-TX7SET5 T 7 0.9 Черный BW-TX8SET5 T 8 1.2 Зеленый BW-TX9SET5 T 9 1.4 Синий BW-TX15SET5 T 15 3.0 Красный 12-38 Набор звездообразных насадок Упаковочная единица 5шт.
