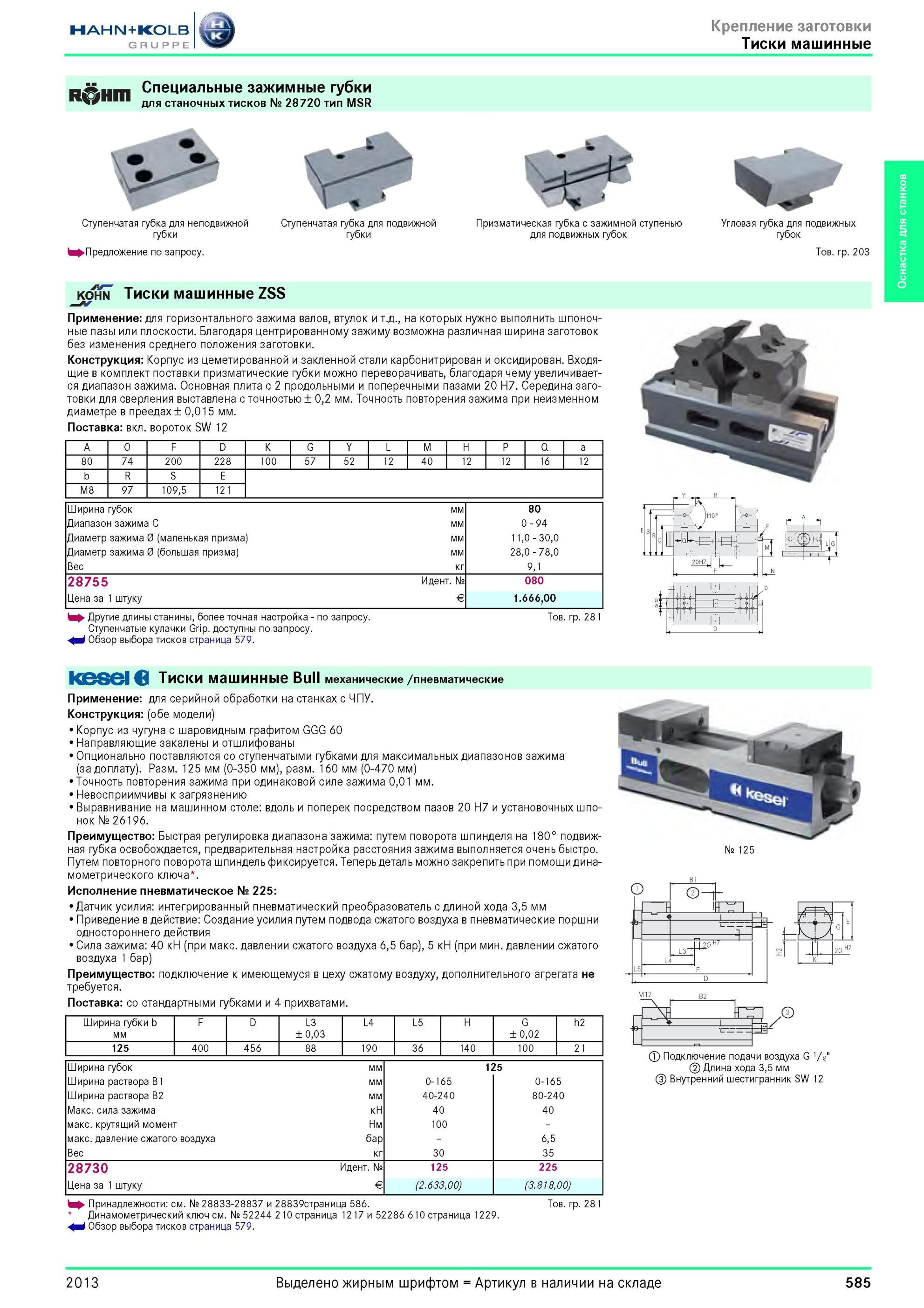

585 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.585

585 Специальные зажимные губки для станочных тисков от Hahn Kolb № 28720 тип MSR Ступенчатая губка для неподвижной губки >Предложение по запросу. Ступенча Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 585

Специальные зажимные губки для станочных тисков от Hahn Kolb № 28720 тип MSR Ступенчатая губка для неподвижной губки >Предложение по запросу. Ступенча

Специальные зажимные губки для станочных тисков от Hahn Kolb № 28720 тип MSR Ступенчатая губка для неподвижной губки >Предложение по запросу. Ступенчатая губка для подвижной губки Призматическая губка с зажимной ступенью для подвижных губок Угловая губка для подвижных губок Товарная группа 203 _kohn Тиски машинные ZSS Применение для горизонтального зажима валов, втулок и т.д., на которых нужно выполнить шпоночные пазы или плоскости. Благодаря центрированному зажиму возможна различная ширина заготовок без изменения среднего положения заготовки. Конструкция Корпус из цеметированной и закленной стали карбонитрирован и оксидирован. Входящие в комплект поставки призматические губки можно переворачивать, благодаря чему увеличивается диапазон зажима. Основная плита с 2 продольными и поперечными пазами 20 H7. Середина заготовки для сверления выставлена с точностью ± 0,2 мм. Точность повторения зажима при неизменном диаметре в преедах ± 0,015 мм. Поставка вкл. вороток SW 12 A O F D K G Y L M P Q a 80 74 200 228 100 57 52 12 40 12 12 16 12 b R S E M8 97 109,5 121 Ширина губок Диапазон зажима C Диаметр зажима 0 (маленькая призма) Диаметр зажима 0 (большая призма) Вес мм кг 28755 Цена за 1 штуку Идентификационный номер № E 80 0 94 11.0 30,0 28.0 78,0 9,1 080 1.666,00 h Другие длины станины, более точная настройка по запросу. Ступенчатые кулачки Grip. доступны по запросу. Обзор выбора тисков страница 579. Товарная группа 281 Keseie Тиски машинные Bull механические /пневматические Применение для серийной обработки на станках с ЧПУ. Конструкция (обе модели) Корпус из чугуна с шаровидным графитом GGG 60 Направляющие закалены и отшлифованы Опционально поставляются со ступенчатыми губками для максимальных диапазонов зажима (за доплату). Разм. 125 мм (0-350 мм), разм. 160 мм (0-470 мм) Точность повторения зажима при одинаковой силе зажима 0,01 мм. Иевосприимчивы к загрязнению Выравнивание на машинном столе вдоль и поперек посредством пазов 20 H7 и установочных шпонок № 26196. Преимущество Быстрая регулировка диапазона зажима путем поворота шпинделя на 180° подвижная губка освобождается, предварительная настройка расстояния зажима выполняется очень быстро. Путем повторного поворота шпиндель фиксируется. Теперь деталь можно закрепить при помощи динамометрического ключа Исполнение пневматическое № 225 Датчик усилия интегрированный пневматический преобразователь с длиной хода 3,5 мм Приведение в действие Создание усилия путем подвода сжатого воздуха в пневматические поршни одностороннего действия Сила зажима 40 кН (при макс. давлении сжатого воздуха 6,5 бар), 5 кН (при мин. давлении сжатого воздуха 1 бар) Преимущество подключение к имеющемуся в цеху сжатому воздуху, дополнительного агрегата не требуется. Поставка со стандартными губками и 4 прихватами. Ширина губки b мм F D L3 ± 0,03 L4 L5 H G ± 0,02 h2 125 400 456 88 190 36 140 100 21 Ширина губок мм Ширина раствора B1 мм Ширина раствора B2 мм Mакс. сила зажима кН макс. крутящий момент Нм макс. давление сжатого воздуха бар Вес кг 1 0-165 40-240 40 100 30 5 0-165 80-240 40 6,5 35 28730 Идентификационный номер № 125 225 Цена за 1 штуку E (2.633,00) (3.818,00) h Принадлежности см. № 28833-28837 и 28839страница 586. Динамометрический ключ см. № 52244 210 страница 1217 и 52286 610 страница 1229. Обзор выбора тисков страница 579. Товарная группа 281 № 125 1 Подключение подачи воздуха G '/в" 2 Длина хода 3,5 мм Внутренний шестигранник SW 12 M12 B2 2013 585 Оснастка для станков
