Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

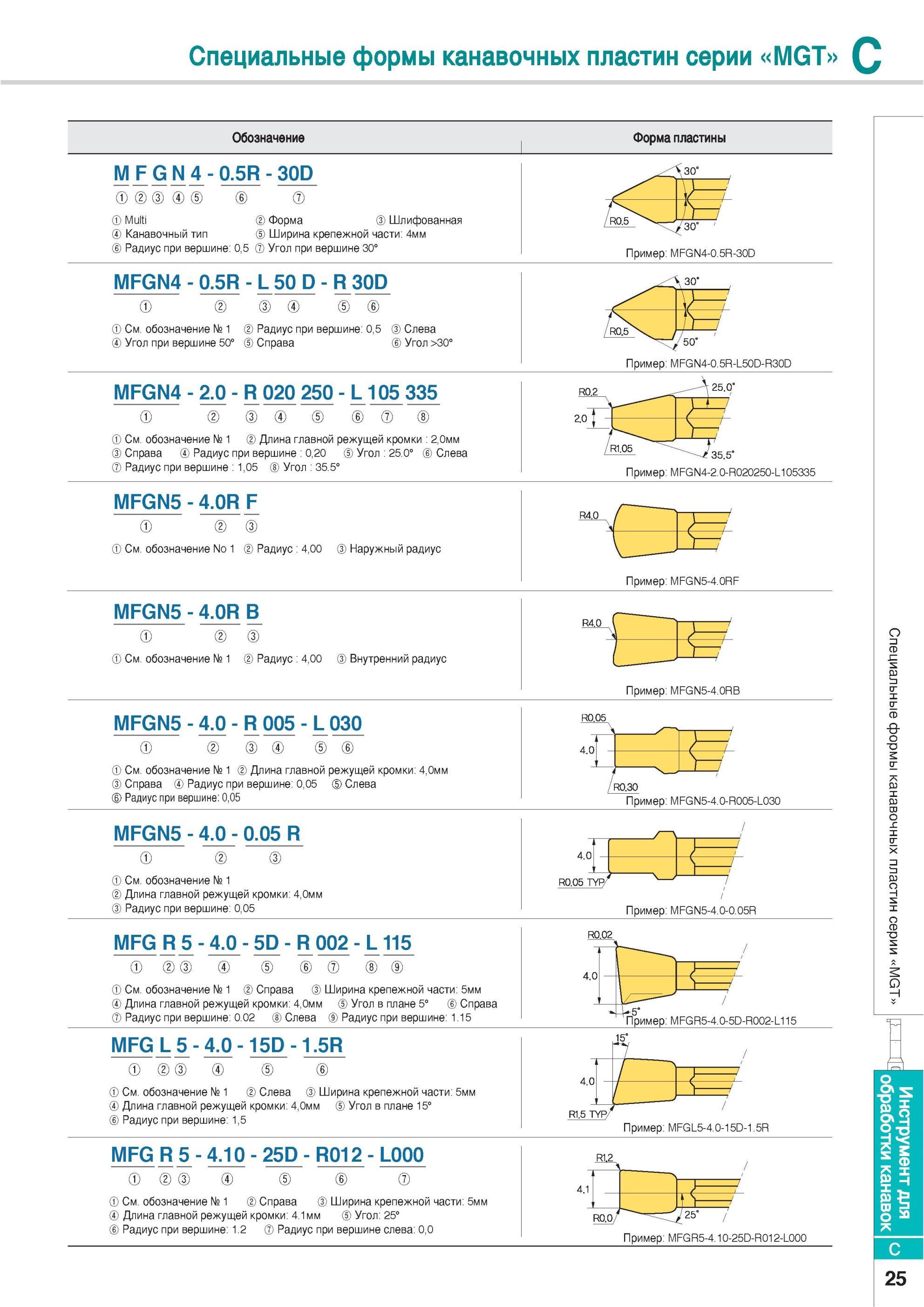

Специальные формы канавочных твердосплавных пластин Korloy серии MGT C Обозначение Форма режущего инструмента Multi Шлифованная Канавочный тип Ширина крепе

251 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.C25

251 Специальные формы канавочных твердосплавных пластин Korloy серии MGT C Обозначение Форма режущего инструмента Multi Шлифованная Канавочный тип Ширина крепе Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C25

Специальные формы канавочных твердосплавных пластин Korloy серии MGT C Обозначение Форма режущего инструмента Multi Шлифованная Канавочный тип Ширина крепе

Специальные формы канавочных твердосплавных пластин Korloy серии MGT C Обозначение Форма режущего инструмента Multi Шлифованная Канавочный тип Ширина крепежной части 4 мм Радиус при вершине 0,5 Угол при вершине 30° MFGN4 0.5R L 50 D R 30D См. обозначение № 1 Радиус при вершине 0,5 Слева Угол при вершине 50° Справа Угол >30° Пример MFGN4-0.5R-L50D-R30D MFGN4 2.0 R 020 250 L 105 335 См. обозначение № 1 Длина главной режущей кромки 2,0 мм Справа Радиус при вершине 0,20 Угол 25.0° Слева Радиус при вершине 1,05 Угол 35.5° 25.0’ 35.5 Пример MFGN4-2.0-R020250-L105335 MFGN5 4.0R F См. обозначение No 1 Радиус 4,00 Наружный радиус Пример MFGN5-4.0RF MFGN5 4.0R B См. обозначение № 1 Радиус 4,00 Внутренний радиус Пример MFGN5-4.0RB 0 и JZ S 'П 1 ГС -а S ЦЗ 0 1 о MFGN5 4.0 R 005 L 030 См. обозначение № 1 Длина главной режущей кромки 4,0 мм Справа Радиус при вершине 0,05 Слева Радиус при вершине 0,05 R0.05 4.0 R030 Пример MFGN5-4.0-R005-L030 MFGN5 4.0 0.05 R См. обозначение № 1 Длина главной режущей кромки 4,0 мм Радиус при вершине 0,05 4.0 R0.05 TYB 7 Пример MFGN5-4.0-0.05R MFG R 5 4.0 5D R 002 L 115 См. обозначение № 1 Справа Ширина крепежной части 5 мм Длина главной режущей кромки 4,0 мм Угол в плане 5° Справа Радиус при вершине 0.02 Слева Радиус при вершине 1.15 R0.02 Пример MFGR5-4.0-5D-R002-L115 MFG L 5 4.0 15D 1.5R См. обозначение № 1 Слева Ширина крепежной части 5 мм Длина главной режущей кромки 4,0 мм Угол в плане 15° Радиус при вершине 1,5 4.0 Пример MFGL5-4.0-15D-1.5R MFG R 5 4.10 25D R012 L000 R1.2 См. обозначение № 1 Справа Ширина крепежной части 5 мм Длина главной режущей кромки 4.1 мм Угол 25° Радиус при вершине 1.2 Радиус при вершине слева 0,0 4.1 R0.0/ 25" Пример MFGR5-4.10-25D-R012-L000 C 25 Пример MFGN4-0.5R-30D M F G N 4 0.5R 30D Форма
