Спеченые твердые инструментальные сплавы Mitsubishi для фрезерных технологических операций Рекомендации по правильному подбору в зависимости от условий мех

Спеченые твердые инструментальные сплавы Mitsubishi для фрезерных технологических операций Рекомендации по правильному подбору в зависимости от условий мех

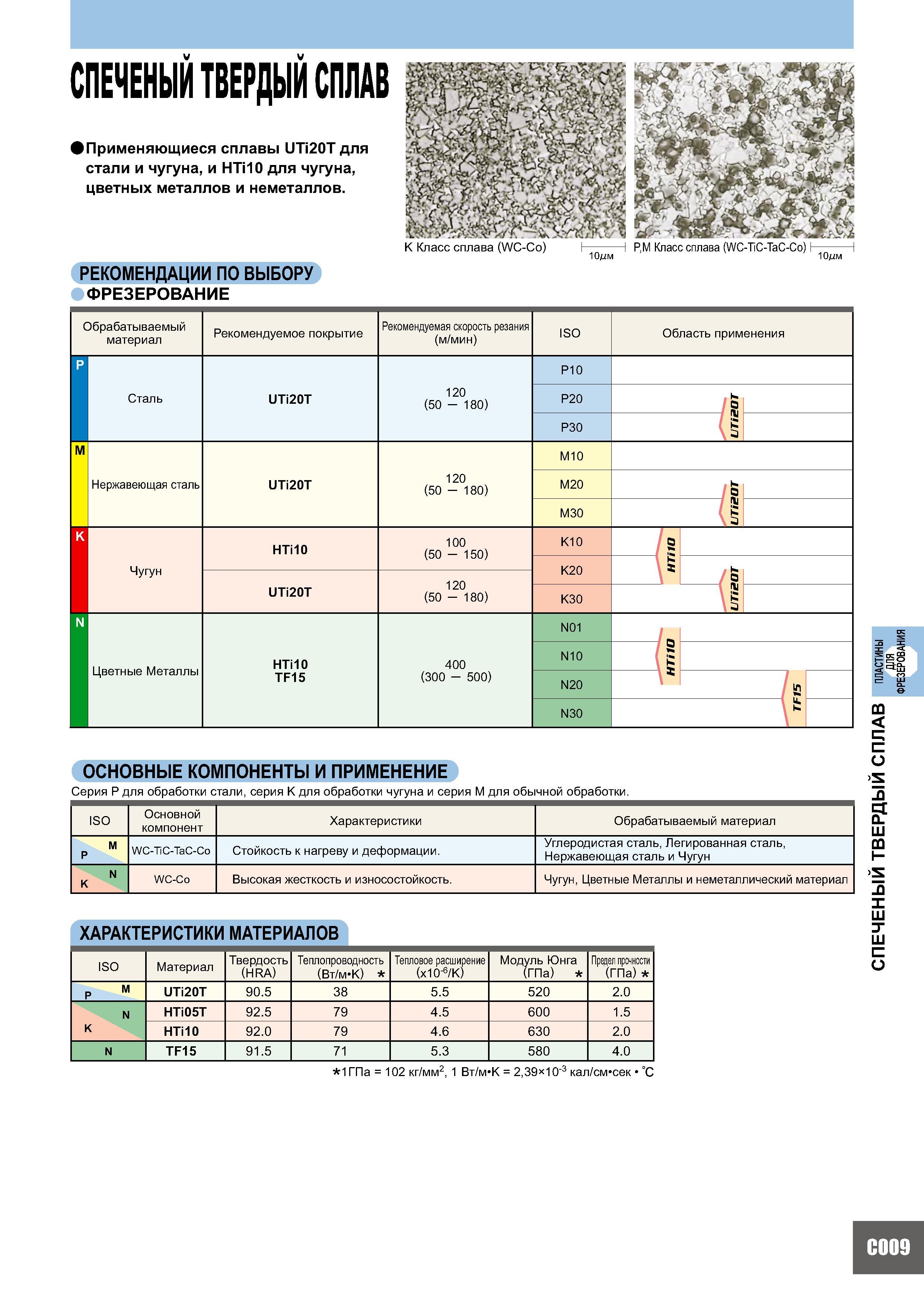

Спеченые твердые инструментальные сплавы Mitsubishi для фрезерных технологических операций Рекомендации по правильному подбору в зависимости от условий механической обработки Основные компаненты и применение СПЕЧЕНЫЙ Твердый сплав 0 Применяющиеся сплавы UTi20T для стали и чугуна, и HTi10 для чугуна, цветных металлов и неметаллов. РЕКОМЕНДАЦИИ ПО ВЫБОРУ 0 ФРЕЗЕРОВАНИЕ K Класс сплава (WC-Co) 10дм P,M Класс сплава (WC-TiC-TaC-Co) I 10дм Обрабатываемый материал Рекомендуемое покрытие Рекомендуемая скорость резания (м/мин) Сталь UTi20T 120 (50 - 180) M Нержавеющая сталь UTi20T 120 (50 - 180) K Чугун HTi10 100 (50 - 150) UTi20T 120 (50 - 180) N Цветные Металлы HTi10 TF15 400 (300 - 500) ISO Область применения P10 P20 P30 - S Л M10 M20 M30 Л K10 K20 K30 N01 N10 N20 N30 ОСНОВНЫЕ КОМПОНЕНТЫ И ПРИМЕНЕНИЕ Серия P для обработки стали, серия K для обработки чугуна и серия M для обычной обработки. ISO Основной компонент Характеристики Обрабатываемый материал M P WC-TiC-TaC-Co Стойкость к нагреву и деформации. Углеродистая сталь, Легированная сталь, Нержавеющая сталь и Чугун N K WC-Co Высокая жесткость и износостойкость. Чугун, Цветные Металлы и неметаллический материал ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ ISO Материал Твердость (HRA) Теплопроводность (Вт/m K) Тепловое расширение (x10-6/K) Модуль Юнга (ГПа) Предел прочности (ГПа) P M UTi20T 90.5 38 5.5 520 2.0 N K HTi05T 92.5 79 4.5 600 1.5 HTi10 92.0 79 4.6 630 2.0 N TF15 91.5 71 5.3 580 4.0 0Q Л X с о 1ГПа = 102 кг/мм2, 1 Вт/m K = 2,39 10-3 кал/см сек °С
