Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

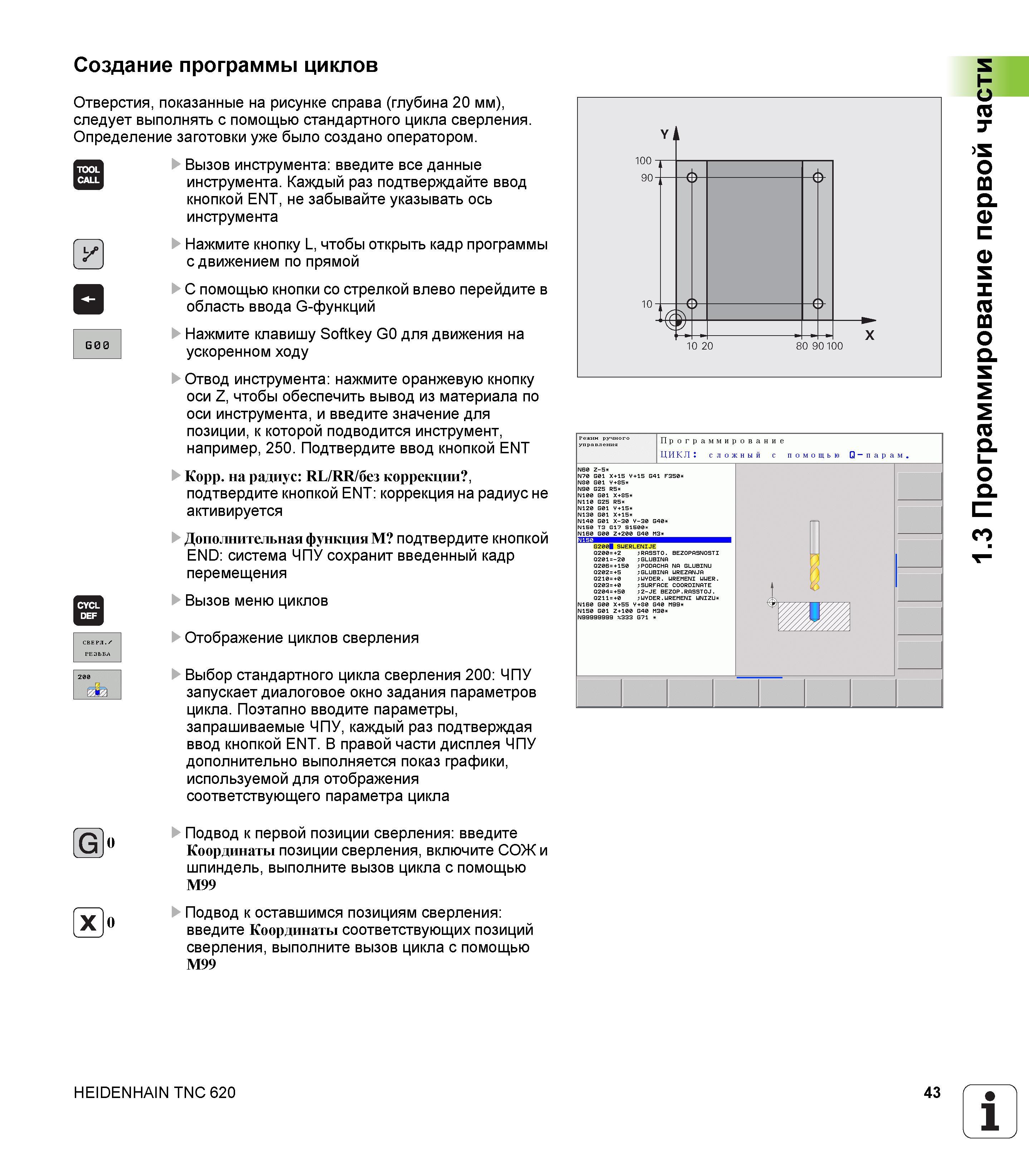

Создание программы циклов в системе числового прорграммного управления Heidenhain TNC 620 Отверстия показанные на рисунке справа (глубина 20

43 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.43

43 Создание программы циклов в системе числового прорграммного управления Heidenhain TNC 620 Отверстия показанные на рисунке справа (глубина 20 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 43

Создание программы циклов в системе числового прорграммного управления Heidenhain TNC 620 Отверстия показанные на рисунке справа (глубина 20

Создание программы циклов в системе числового прорграммного управления Heidenhain TNC 620 Отверстия показанные на рисунке справа (глубина 20 мм) следует выполнять с помощью стандартного цикла сверления. Определение заготовки уже было создано оператором. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT не забывайте указывать ось инструмента 0 Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Отвод инструмента нажмите оранжевую кнопку оси Z чтобы обеспечить вывод из материала по оси инструмента и введите значение для позиции к которой подводится инструмент например 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Вызов меню циклов Отображение циклов сверления Выбор стандартного цикла сверления 200 ЧПУ запускает диалоговое окно задания параметров цикла. Поэтапно вводите параметры запрашиваемые ЧПУ каждый раз подтверждая ввод кнопкой ENT. В правой части дисплея ЧПУ дополнительно выполняется показ графики используемой для отображения соответствующего параметра цикла Подвод к первой позиции сверления введите Координаты позиции сверления включите СОЖ и шпиндель выполните вызов цикла с помощью M99 Подвод к оставшимся позициям сверления введите Координаты соответствующих позиций сверления выполните вызов цикла с помощью M99 0 Программирование ЦИКЛ сложный с помощью Q парам HEIDENHAIN TNC 620 43 1 У 1.3 Программирование первой части



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

40 Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4040 Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о41 Перемещение инструмента на глубину нажмите оранжевую кнопку оси и введите значение для позиции к которой подводится инструмент например - 5 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4141 42 Программирование контуров Смотри Обзор функций траектории страница 181 Поправка на радиус инструмента Смотри Коррекция на радиус инструмента Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4242 44 Подтвердите ввод кнопкой ENT Корр на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная M Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4444 45 Выбор таблицы инструментов для теста программы Действие на этом шаге следует выполнять только в том случае если вы еще не активировали в реж Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4545 46 ЧПУ откроется окно перехода с последними выбранными файлами С помощью клавиш со стрелками выберите программу которую необходимо протестирова Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4646
