Советы по правильному выбору опорной пластины Mitsubishi для сборных токарных резьбовых резцов Угол подъема резьбы (а) зависит от диаметра и шага

529 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.G035

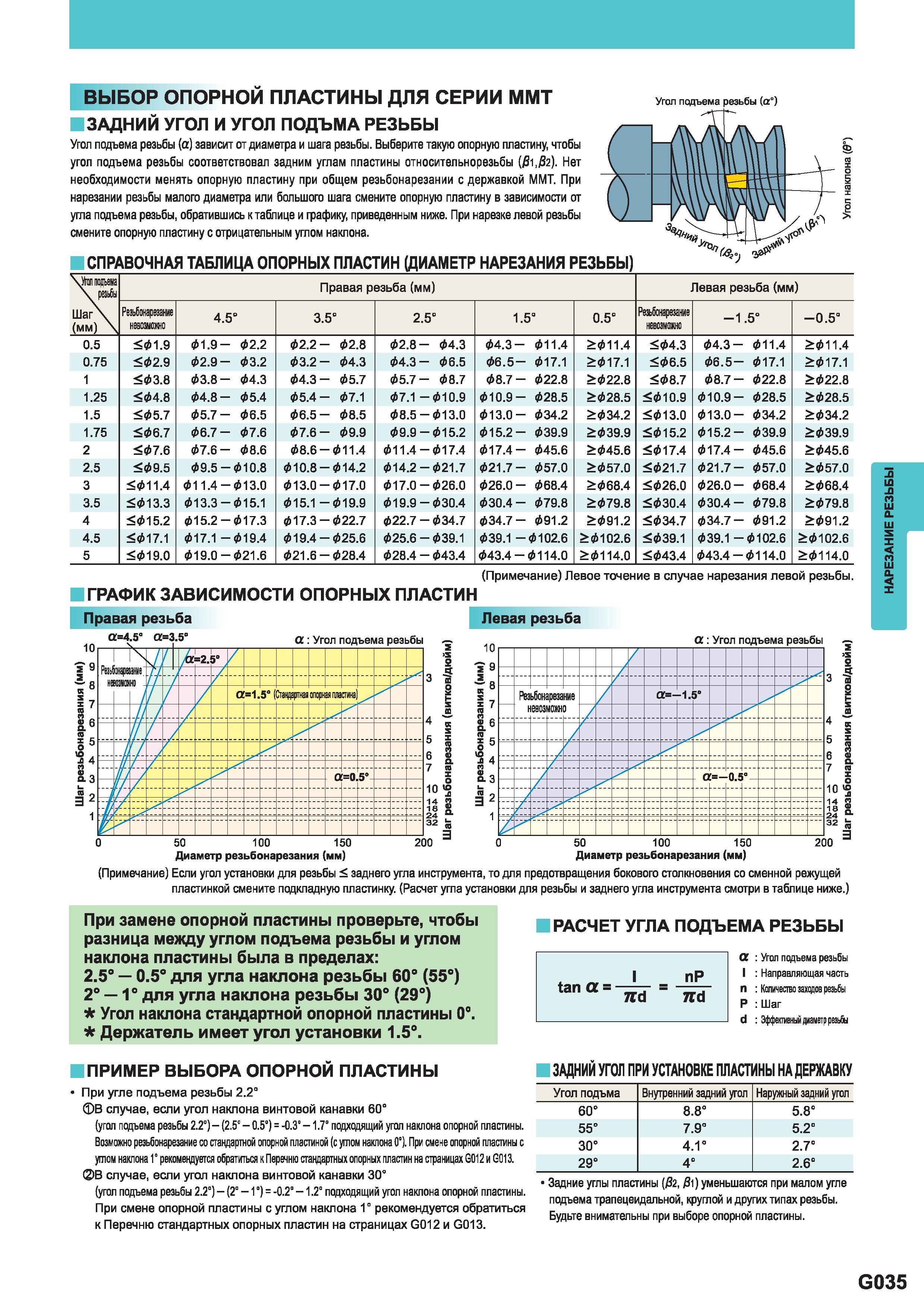

529 Советы по правильному выбору опорной пластины Mitsubishi для сборных токарных резьбовых резцов Угол подъема резьбы (а) зависит от диаметра и шага Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. G035

Советы по правильному выбору опорной пластины Mitsubishi для сборных токарных резьбовых резцов Угол подъема резьбы (а) зависит от диаметра и шага

Советы по правильному выбору опорной пластины Mitsubishi для сборных токарных резьбовых резцов Угол подъема резьбы (а) зависит от диаметра и шага _ резьбы Выберите такую опорную пластину чтобы угол подъема резьбы соответствовал задним углам пластины относительнорезьбы (jSi. te). Нет необходимости менять опорную пластину при общем резьбонарезании с державкой ММТ. При нарезании резьбы малого диаметра или большого шага смените опорную пластину в зависимости от угла подъема резьбы обратившись к таблице и графику приведенным ниже. При нарезке левой резьбы смените опорную пластину с отрицательным углом наклона. СПРАВОЧНАЯ ТАБЛИЦА ОПОРНЫХ ПЛАСТИН (ДИАМЕТР НАРЕЗАНИЯ РЕЗЬБЫ) Угол подъема резьбы (а) ог подъема раьбы Шаг (мм) Правая резьба (мм) Левая резьба (мм) Резьбонарезание невозможно 4.5 3.5 2.5 1.5 0.5 Резьбонарезание невозможно -1.5 0 01 0.5 01.9 01.9- 02.2 02.2- 02.8 02.8- 04.3 04.3- 011.4 011.4 04.3 04.3- 011.4 011.4 0.75 02.9 02.9- 03.2 03.2- 04.3 04.3- 06.5 06.5- 017.1 017.1 06.5 06.5- 017.1 017.1 1 03.8 03.8- 04.3 04.3- 05.7 05.7- 08.7 08.7 - 022.8 022.8 08.7 08.7 - 022.8 022.8 1.25 04.8 04.8 05.4 05.4- 07.1 07.1 -010.9 010.9- 028.5 028.5 010.9 010.9- 028.5 028.5 1.5 05.7 05.7- 06.5 06.5- 08.5 08.5-013.0 013.0 - 034.2 034.2 013.0 013.0 - 034.2 034.2 1.75 06.7 06.7- 07.6 07.6- 09.9 09.9-015.2 015.2 - 039.9 039.9 015.2 015.2 - 039.9 039.9 2 07.6 07.6- 08.6 08.6-011.4 011.4-017.4 017.4- 045.6 045.6 017.4 017.4- 045.6 045.6 2.5 09.5 09.5-010.8 010.8-014.2 014.2-021.7 021.7 - 057.0 057.0 021.7 021.7 - 057.0 057.0 3 011.4 011.4-013.0 013.0-017.0 017.0-026.0 026.0- 068.4 068.4 026.0 026.0- 068.4 068.4 3.5 013.3 013.3-015.1 015.1 -019.9 019.9-030.4 030.4- 079.8 079.8 030.4 030.4 - 079.8 079.8 4 015.2 015.2-017.3 017.3-022.7 022.7 - 034.7 034.7 - 091.2 091.2 034.7 034.7 - 091.2 091.2 4.5 017.1 017.1 -019.4 019.4-025.6 025.6-039.1 039.1 -0102.6 0102.6 039.1 039.1 -0102.6 0102.6 5 019.0 019.0-021.6 021.6-028.4 028.4 - 043.4 043.4-0114.0 0114.0 043.4 043.4 - 0114.0 0114.0 (Примечание) Левое точение в случае нарезания левой резьбы. ГРАФИК ЗАВИСИМОСТИ ОПОРНЫХ ПЛАСТИН Правая резьба Левая резьба (Примечание) Если угол установки для резьбы заднего угла инструмента то для предотвращения бокового столкновения сменной режущей пластинкой смените подкладную пластинку. (Расчет угла установки для резьбы и заднего угла инструмента смотри в таблице ниже.) При замене опорной пластины проверьте чтобы разница между углом подъема резьбы и углом наклона пластины была в пределах 2.5 0.5 для угла наклона резьбы 60 (55) 2 1 для угла наклона резьбы 30 (29) Угол наклона стандартной опорной пластины 0. Держатель имеет угол установки 1.5. РАСЧЕТ УГЛА ПОДЪЕМА РЕЗЬБЫ ОС Угол подъема резьбы Направляющая часть Количество заходов резьбы Р Шаг d Эффективный диаметр резьбы ПРИМЕР ВЫБОРА ОПОРНОЙ ПЛАСТИНЫ При угле подъема резьбы 2.2 фВ случае если угол наклона винтовой канавки 60 (угол подъема резьбы 2.2) - (2.5' - 0.5") -0.3" -1.7 подходящий угол наклона опорной пластины. Возможно резьбонарезание стандартной опорной пластиной (с ром наклона 0). При смене опорной пластины с ром наклона рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. В случае если угол наклона винтовой канавки 30 (угол подъема резьбы 2.2) (2 1 ) -0.2 -1.2 подходящий угол наклона опорной пластины. При смене опорной пластины с углом наклона 1 рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. ЗАДНИЙ УГОЛ ПРИ УСТАНОВКЕ ПЛАСТИНЫ НА ДЕРЖАВКУ Угол подъма Внутренний задний угол Наружный задний угол 60 8.8 5.8 55 7.9 5.2 30 4.1 2.7 29 4 2.6 Задние углы пластины (& 31) уменьшаются при малом угле подъема трапецеидальной круглой и других типах резьбы. Будьте внимательны при выборе опорной пластины. G035 НАРЕЗАНИЕ РЕЗЬБЫ ВЫБОР ОПОРНОЙ ПЛАСТИНЫ ДЛЯ СЕРИИ ММТ ЗАДНИЙ УГОЛ И УГОЛ ПОДЪМА РЕЗЬБЫ
