Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

СМП для нарезания резьбы Метрический профиль ISO Обозначение

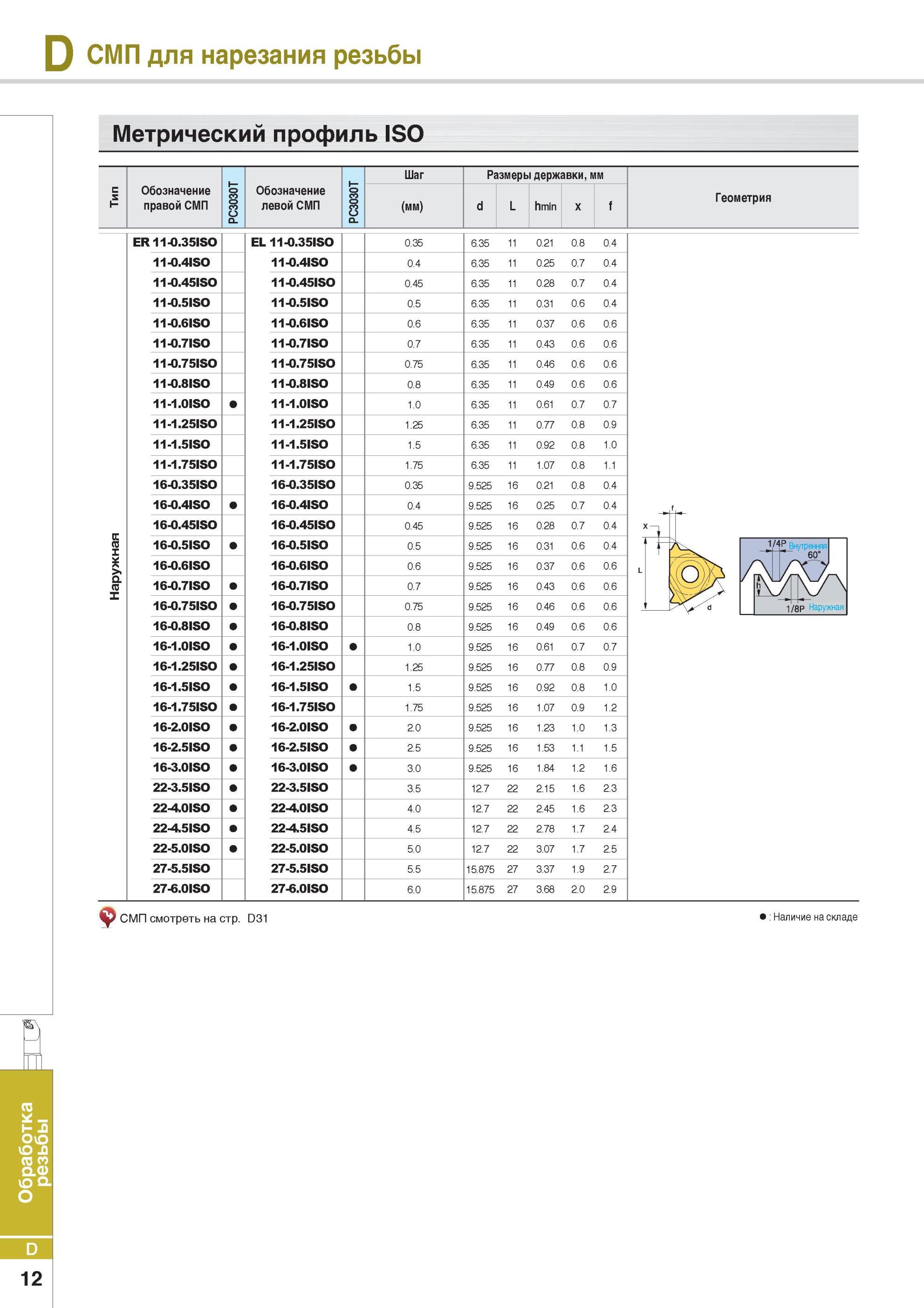

298 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.D12

298 СМП для нарезания резьбы Метрический профиль ISO Обозначение Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D12

СМП для нарезания резьбы Метрический профиль ISO Обозначение

СМП для нарезания резьбы Метрический профиль ISO Обозначение _ правой СМП PC3030T Обработка резьбы Токарный инструмент Korloy Обозначение левой СМП PC3030T Шаг Размеры державки, мм (мм) d L hmin x f ER 11-0.35ISO EL 11-0.35ISO 0.35 6.35 11 0.21 0.8 0.4 11-0.4ISO 11-0.4ISO 0.4 6.35 11 0.25 0.7 0.4 11-0.45ISO 11-0.45ISO 0.45 6.35 11 0.28 0.7 0.4 11-0.5ISO 11-0.5ISO 0.5 6.35 11 0.31 0.6 0.4 11-0.6ISO 11-0.6ISO 0.6 6.35 11 0.37 0.6 0.6 11-0.7ISO 11-0.7ISO 0.7 6.35 11 0.43 0.6 0.6 11-0.75ISO 11-0.75ISO 0.75 6.35 11 0.46 0.6 0.6 11-0.8ISO 11-0.8ISO 0.8 6.35 11 0.49 0.6 0.6 11-1.0ISO 11-1.0ISO 1.0 6.35 11 0.61 0.7 0.7 11-1.25ISO 11-1.25ISO 1.25 6.35 11 0.77 0.8 0.9 11-1.5ISO 11-1.5ISO 1.5 6.35 11 0.92 0.8 1.0 11-1.75ISO 11-1.75ISO 1.75 6.35 11 1.07 0.8 1.1 16-0.35ISO 16-0.35ISO 0.35 9.525 16 0.21 0.8 0.4 16-0.4ISO 16-0.4ISO 0.4 9.525 16 0.25 0.7 0.4 16-0.45ISO 16-0.45ISO 0.45 9.525 16 0.28 0.7 0.4 16-0.5ISO 16-0.5ISO 0.5 9.525 16 0.31 0.6 0.4 16-0.6ISO 16-0.6ISO 0.6 9.525 16 0.37 0.6 0.6 16-0.7ISO 16-0.7ISO 0.7 9.525 16 0.43 0.6 0.6 16-0.75ISO 16-0.75ISO 0.75 9.525 16 0.46 0.6 0.6 16-0.8ISO 16-0.8ISO 0.8 9.525 16 0.49 0.6 0.6 16-1.0ISO 16-1.0ISO 1.0 9.525 16 0.61 0.7 0.7 16-1.25ISO 16-1.25ISO 1.25 9.525 16 0.77 0.8 0.9 16-1.5ISO 16-1.5ISO 1.5 9.525 16 0.92 0.8 1.0 16-1.75ISO 16-1.75ISO 1.75 9.525 16 1.07 0.9 1.2 16-2.0ISO 16-2.0ISO 2.0 9.525 16 1.23 1.0 1.3 16-2.5ISO 16-2.5ISO 2.5 9.525 16 1.53 1.1 1.5 16-3.0ISO 16-3.0ISO 3.0 9.525 16 1.84 1.2 1.6 22-3.5ISO 22-3.5ISO 3.5 12.7 22 2.15 1.6 2.3 22-4.0ISO 22-4.0ISO 4.0 12.7 22 2.45 1.6 2.3 22-4.5ISO 22-4.5ISO 4.5 12.7 22 2.78 1.7 2.4 22-5.0ISO 22-5.0ISO 5.0 12.7 22 3.07 1.7 2.5 27-5.5ISO 27-5.5ISO 5.5 15.875 27 3.37 1.9 2.7 27-6.QISO 27-6.0ISO 6.0 15.875 27 3.68 2.0 2.9 Геометрия а X Наружная V СМП смотреть на стр. D31 Наличие на складе 12
