PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)




158 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.156

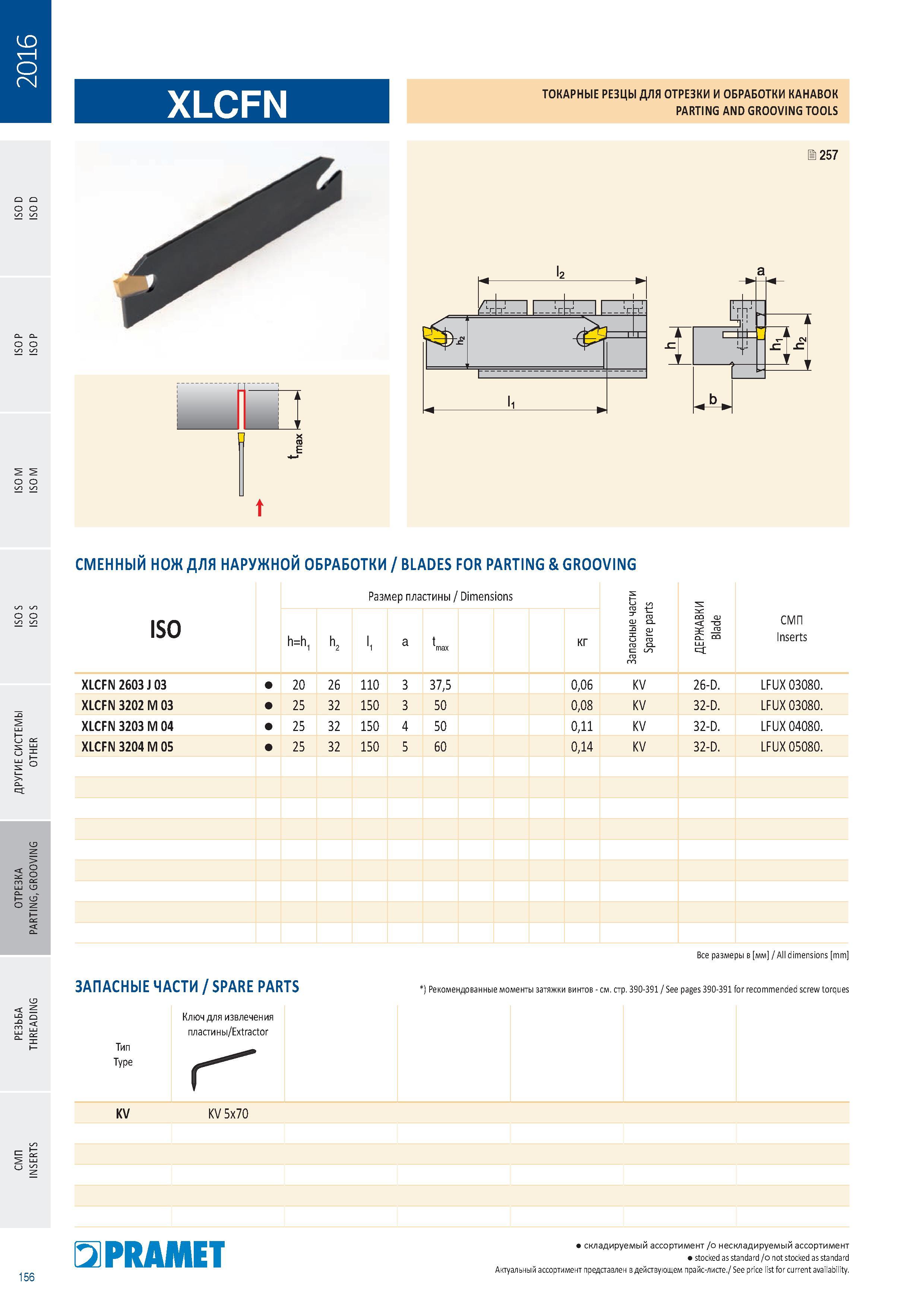

158 Сменный двусторонний отрезной нож Pramet XLCFN со сменными твердосплавными канавочными пластинами Общий вид Обозначение Основные размеры Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 156

Сменный двусторонний отрезной нож Pramet XLCFN со сменными твердосплавными канавочными пластинами Общий вид Обозначение Основные размеры

Сменный двусторонний отрезной нож Pramet XLCFN со сменными твердосплавными канавочными пластинами Общий вид Обозначение Основные размеры ТОКАРНЫЕ РЕЗЦЫ ДЛЯ ОТРЕЗКИ И ОБРАБОТКИ КАНАВОК PARTING AND GROOVING TOOLS 2 257 t О s Е О СМЕННЫЙ НОЖ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ / BLADES FOR PARTING GROOVING Размер пластины Dimensions ISO h=h1 h2 l, a max кг Запасные части Spare part ДЕРЖАВК1 Blade СМП Inserts XLCFN 2603 J 03 20 26 110 3 37,5 0,06 KV 26-D. LFUX 03080. XLCFN 3202 M 03 25 32 150 3 50 0,08 KV 32-D. LFUX 03080. XLCFN 3203 M 04 25 32 150 4 50 0,11 KV 32-D. LFUX 04080. XLCFN 3204 M 05 25 32 150 5 60 0,14 KV 32-D. LFUX 05080. ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Все размеры в мм All dimensions mm ) Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Ключ для извлечения пластины/Extractor Тип Type KV KV 5x70 156 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability.
