Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Профиль Витворда (BSW, BSF, BSP, BSB)

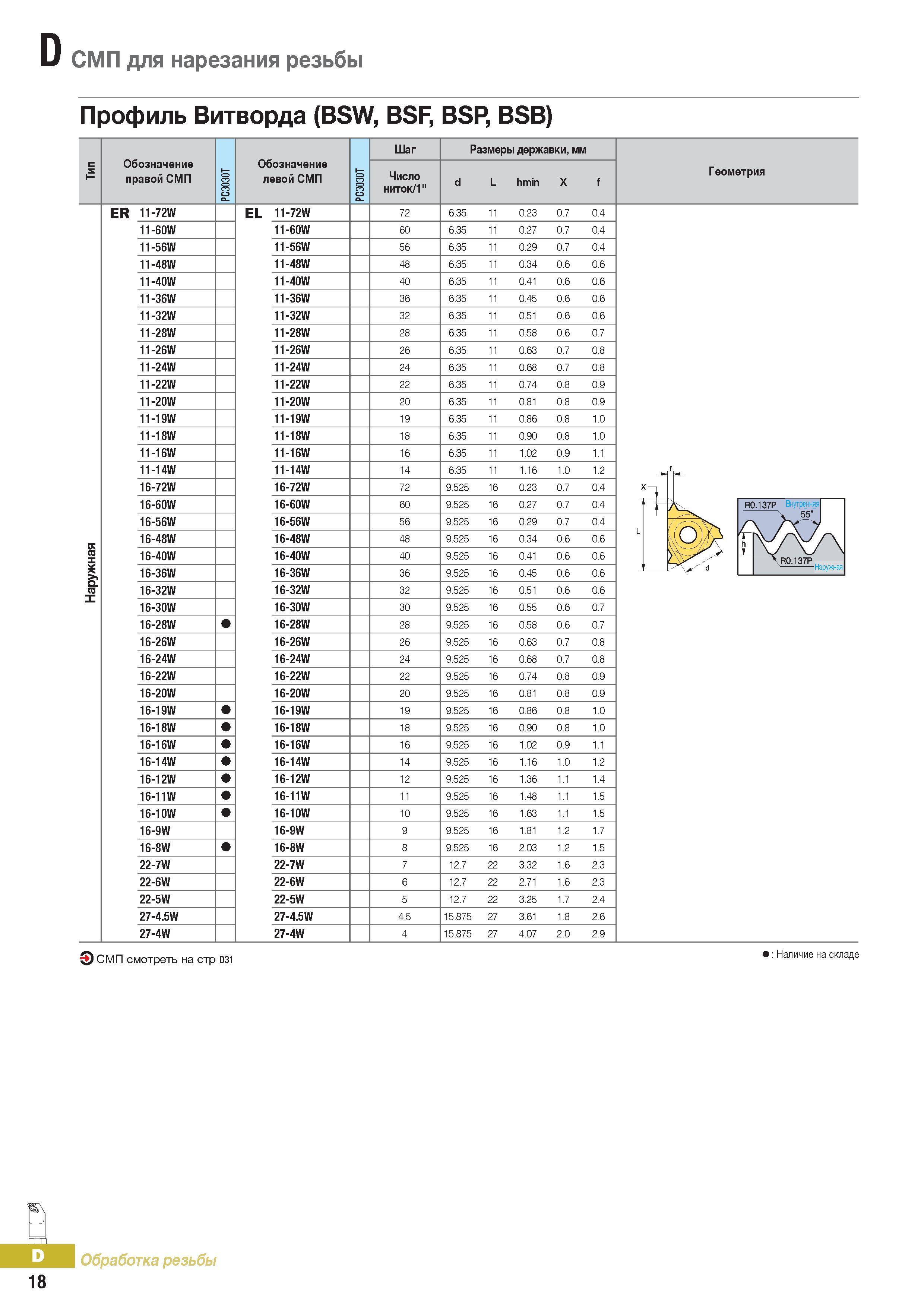

343 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D18

343 Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Профиль Витворда (BSW, BSF, BSP, BSB) Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D18

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Профиль Витворда (BSW, BSF, BSP, BSB)

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Профиль Витворда (BSW, BSF, BSP, BSB) _ Обозначение правой СМП РСЗОЗОТ Обозначение левой СМП РСЗОЗОТ Шаг Размеры державки, мм Число ниток/111 d L hmin X f ER 11-72W EL 11-72W 72 6.35 11 0.23 0.7 0.4 11-60W 11-60W 60 6.35 11 0.27 0.7 0.4 11-56W 11-56W 56 6.35 11 0.29 0.7 0.4 11-48W 11-48W 48 6.35 11 0.34 0.6 0.6 11-40W 11-40W 40 6.35 11 0.41 0.6 0.6 11-36W 11-36W 36 6.35 11 0.45 0.6 0.6 11-32W 11-32W 32 6.35 11 0.51 0.6 0.6 11-28W 11-28W 28 6.35 11 0.58 0.6 0.7 11-26W 11-26W 26 6.35 11 0.63 0.7 0.8 11-24W 11-24W 24 6.35 11 0.68 0.7 0.8 11-22W 11-22W 22 6.35 11 0.74 0.8 0.9 11-20W 11-20W 20 6.35 11 0.81 0.8 0.9 11-19W 11-19W 19 6.35 11 0.86 0.8 1.0 11-18W 11-18W 18 6.35 11 0.90 0.8 1.0 11-16W 11-16W 16 6.35 11 1.02 0.9 1.1 11-14W 11-14W 14 6.35 11 1.16 1.0 1.2 16-72W 16-72W 72 9.525 16 0.23 0.7 0.4 16-60W 16-60W 60 9.525 16 0.27 0.7 0.4 16-56W 16-56W 56 9.525 16 0.29 0.7 0.4 16-48W 16-48W 48 9.525 16 0.34 0.6 0.6 16-40W 16-40W 40 9.525 16 0.41 0.6 0.6 16-36W 16-36W 36 9.525 16 0.45 0.6 0.6 16-32W 16-32W 32 9.525 16 0.51 0.6 0.6 16-30W 16-30W 30 9.525 16 0.55 0.6 0.7 16-28W 16-28W 28 9.525 16 0.58 0.6 0.7 16-26W 16-26W 26 9.525 16 0.63 0.7 0.8 16-24W 16-24W 24 9.525 16 0.68 0.7 0.8 16-22W 16-22W 22 9.525 16 0.74 0.8 0.9 16-20W 16-20W 20 9.525 16 0.81 0.8 0.9 16-19W 16-19W 19 9.525 16 0.86 0.8 1.0 16-18W 16-18W 18 9.525 16 0.90 0.8 1.0 16-16W 16-16W 16 9.525 16 1.02 0.9 1.1 16-14W 16-14W 14 9.525 16 1.16 1.0 1.2 16-12W 16-12W 12 9.525 16 1.36 1.1 1.4 16-11W 16-11W 11 9.525 16 1.48 1.1 1.5 16-10W 16-10W 10 9.525 16 1.63 1.1 1.5 16-9W 16-9W 9 9.525 16 1.81 1.2 1.7 16-8W 16-8W 8 9.525 16 2.03 1.2 1.5 22-7W 22-7W 7 12.7 22 3.32 1.6 2.3 22-6W 22-6W 6 12.7 22 2.71 1.6 2.3 22-5W 22-5W 5 12.7 22 3.25 1.7 2.4 27-4.5W 27-4.5W 4.5 15.875 27 3.61 1.8 2.6 27-4W 27-4W 4 15.875 27 4.07 2.0 2.9 Геометрия Внутренняя 55е 'г h Гку А \R0.137PM Наружная СМП смотреть на стр D31 Наличие на складе Обработка резьбы 18
