Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Дюймовая резьба UNJ

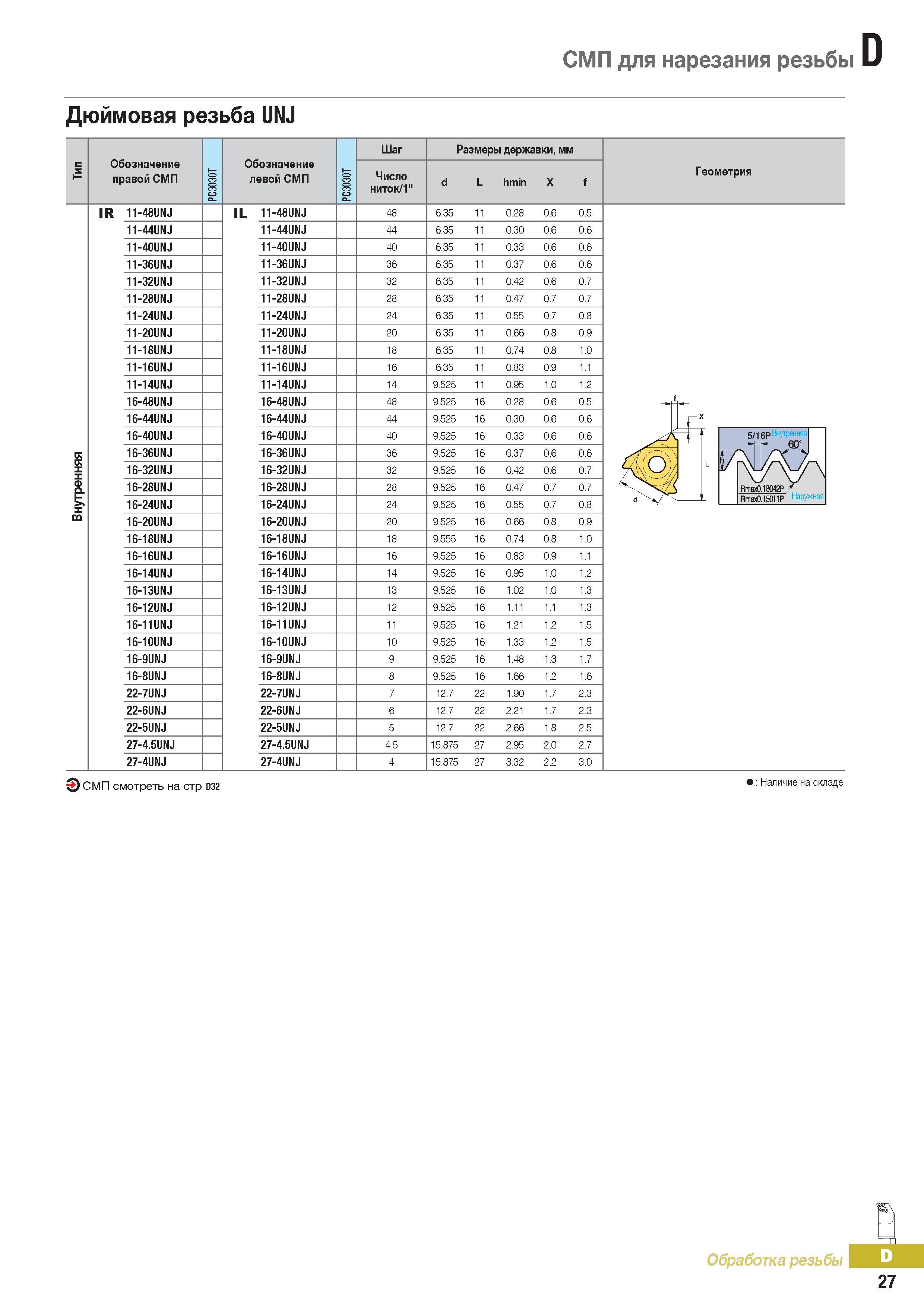

352 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D27

352 Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Дюймовая резьба UNJ Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D27

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Дюймовая резьба UNJ

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Дюймовая резьба UNJ _ Обозначение правой СМП Обозначение левой СМП РСЗОЗОТ Шаг Размеры державки, мм Число ниток/1" d L hmin X f IR 11-48UNJ IL 11-48UNJ 48 6.35 11 0.28 0.6 0.5 11-44UNJ 11-44UNJ 44 6.35 11 0.30 0.6 0.6 11-40UNJ 11-40UNJ 40 6.35 11 0.33 0.6 0.6 11-36UNJ 11-36UNJ 36 6.35 11 0.37 0.6 0.6 11-32UNJ 11-32UNJ 32 6.35 11 0.42 0.6 0.7 11-28UNJ 11-28UNJ 28 6.35 11 0.47 0.7 0.7 11-24UNJ 11-24UNJ 24 6.35 11 0.55 0.7 0.8 11-20UNJ 11-20UNJ 20 6.35 11 0.66 0.8 0.9 11-18UNJ 11-18UNJ 18 6.35 11 0.74 0.8 1.0 11-16UNJ 11-16UNJ 16 6.35 11 0.83 0.9 1.1 11-14UNJ 11-14UNJ 14 9.525 11 0.95 1.0 1.2 16-48UNJ 16-48UNJ 48 9.525 16 0.28 0.6 0.5 16-44UNJ 16-44UNJ 44 9.525 16 0.30 0.6 0.6 16-40UNJ 16-40UNJ 40 9.525 16 0.33 0.6 0.6 16-36UNJ 16-36UNJ 36 9.525 16 0.37 0.6 0.6 16-32UNJ 16-32UNJ 32 9.525 16 0.42 0.6 0.7 16-28UNJ 16-28UNJ 28 9.525 16 0.47 0.7 0.7 16-24UNJ 16-24UNJ 24 9.525 16 0.55 0.7 0.8 16-20UNJ 16-20UNJ 20 9.525 16 0.66 0.8 0.9 16-18UNJ 16-18UNJ 18 9.555 16 0.74 0.8 1.0 16-16UNJ 16-16UNJ 16 9.525 16 0.83 0.9 1.1 16-14UNJ 16-14UNJ 14 9.525 16 0.95 1.0 1.2 16-13UNJ 16-13UNJ 13 9.525 16 1.02 1.0 1.3 16-12UNJ 16-12UNJ 12 9.525 16 1.11 1.1 1.3 16-11UNJ 16-11UNJ 11 9.525 16 1.21 1.2 1.5 16-10UNJ 16-10UNJ 10 9.525 16 1.33 1.2 1.5 16-9UNJ 16-9UNJ 9 9.525 16 1.48 1.3 1.7 16-8UNJ 16-8UNJ 8 9.525 16 1.66 1.2 1.6 22-7UNJ 22-7UNJ 7 12.7 22 1.90 1.7 2.3 22-6UNJ 22-6UNJ 6 12.7 22 2.21 1.7 2.3 22-5UNJ 22-5UNJ 5 12.7 22 2.66 1.8 2.5 27-4.5UNJ 27-4.5UNJ 4.5 15.875 27 2.95 2.0 2.7 27-4UNJ 27-4UNJ 4 15.875 27 3.32 2.2 3.0 Геометрия а х CD Осмп смотреть на стр D32 Наличие на складе Обработка резьбы 27
