Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Американский профиль UN (UN, UNC, UNF, UNEF, UNS)

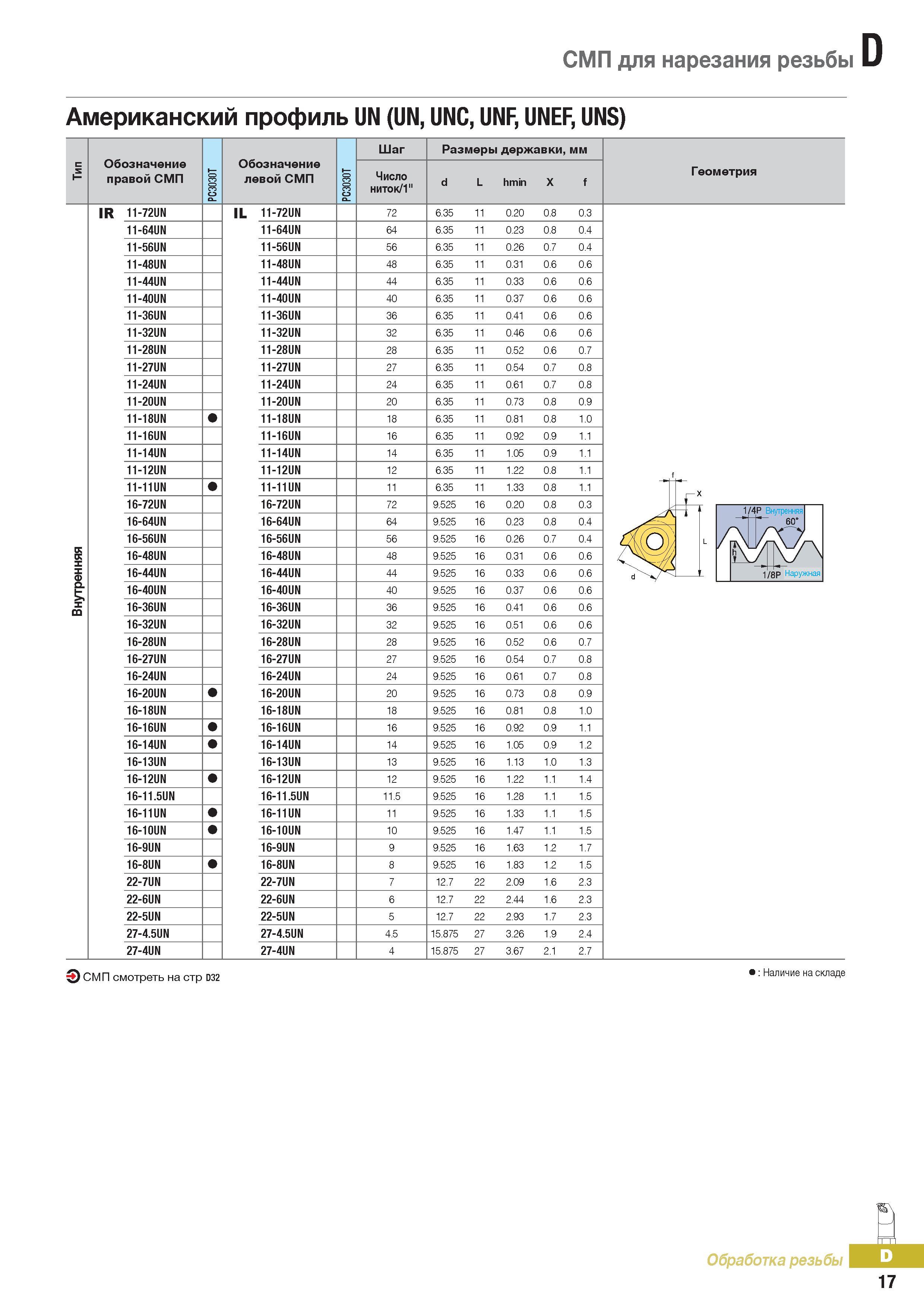

342 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D17

342 Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Американский профиль UN (UN, UNC, UNF, UNEF, UNS) Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D17

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Американский профиль UN (UN, UNC, UNF, UNEF, UNS)

Сменные режущие твердосплавные пластины Korloy для нарезания резьбы Американский профиль UN (UN, UNC, UNF, UNEF, UNS) _ Обозначение правой СМП РСЗОЗОТ Обозначение левой СМП РСЗОЗОТ Шаг Размеры державки, мм Число ниток/1" d L hmin X f IR 11-72UN IL 11-72UN 72 6.35 11 0.20 0.8 0.3 11-64UN 11-64UN 64 6.35 11 0.23 0.8 0.4 11-56UN 11-56UN 56 6.35 11 0.26 0.7 0.4 11-48UN 11-48UN 48 6.35 11 0.31 0.6 0.6 11-44UN 11-44UN 44 6.35 11 0.33 0.6 0.6 11-40UN 11-40UN 40 6.35 11 0.37 0.6 0.6 11-36UN 11-36UN 36 6.35 11 0.41 0.6 0.6 11-32UN 11-32UN 32 6.35 11 0.46 0.6 0.6 11-28UN 11-28UN 28 6.35 11 0.52 0.6 0.7 11-27UN 11-27UN 27 6.35 11 0.54 0.7 0.8 11-24UN 11-24UN 24 6.35 11 0.61 0.7 0.8 11-20UN 11-20UN 20 6.35 11 0.73 0.8 0.9 11-18UN 11-18UN 18 6.35 11 0.81 0.8 1.0 11-16UN 11-16UN 16 6.35 11 0.92 0.9 1.1 11-14UN 11-14UN 14 6.35 11 1.05 0.9 1.1 11-12UN 11-12UN 12 6.35 11 1.22 0.8 1.1 11-11UN 11-11UN 11 6.35 11 1.33 0.8 1.1 16-72UN 16-72UN 72 9.525 16 0.20 0.8 0.3 16-64UN 16-64UN 64 9.525 16 0.23 0.8 0.4 16-56UN 16-56UN 56 9.525 16 0.26 0.7 0.4 16-48UN 16-48UN 48 9.525 16 0.31 0.6 0.6 16-44UN 16-44UN 44 9.525 16 0.33 0.6 0.6 16-40UN 16-40UN 40 9.525 16 0.37 0.6 0.6 16-36UN 16-36UN 36 9.525 16 0.41 0.6 0.6 16-32UN 16-32UN 32 9.525 16 0.51 0.6 0.6 16-28UN 16-28UN 28 9.525 16 0.52 0.6 0.7 16-27UN 16-27UN 27 9.525 16 0.54 0.7 0.8 16-24UN 16-24UN 24 9.525 16 0.61 0.7 0.8 16-20UN 16-20UN 20 9.525 16 0.73 0.8 0.9 16-18UN 16-18UN 18 9.525 16 0.81 0.8 1.0 16-16UN 16-16UN 16 9.525 16 0.92 0.9 1.1 16-14UN 16-14UN 14 9.525 16 1.05 0.9 1.2 16-13UN 16-13UN 13 9.525 16 1.13 1.0 1.3 16-12UN 16-12UN 12 9.525 16 1.22 1.1 1.4 16-11.5UN 16-11.5UN 11.5 9.525 16 1.28 1.1 1.5 16-11UN 16-11UN 11 9.525 16 1.33 1.1 1.5 16-10UN 16-10UN 10 9.525 16 1.47 1.1 1.5 16-9UN 16-9UN 9 9.525 16 1.63 1.2 1.7 16-8UN 16-8UN 8 9.525 16 1.83 1.2 1.5 22-7UN 22-7UN 7 12.7 22 2.09 1.6 2.3 22-6UN 22-6UN 6 12.7 22 2.44 1.6 2.3 22-5UN 22-5UN 5 12.7 22 2.93 1.7 2.3 27-4.5UN 27-4.5UN 4.5 15.875 27 3.26 1.9 2.4 27-4UN 27-4UN 4 15.875 27 3.67 2.1 2.7 Геометрия Наружная СМП смотреть на стр D32 Наличие на складе Обработка резьбы 17
