Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Сменные режущие токарные пластины Tungaloy без задних углов для точения чугуна Справочные диаграммы по режимам резания Технические характеристики режущей

46 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.2-8

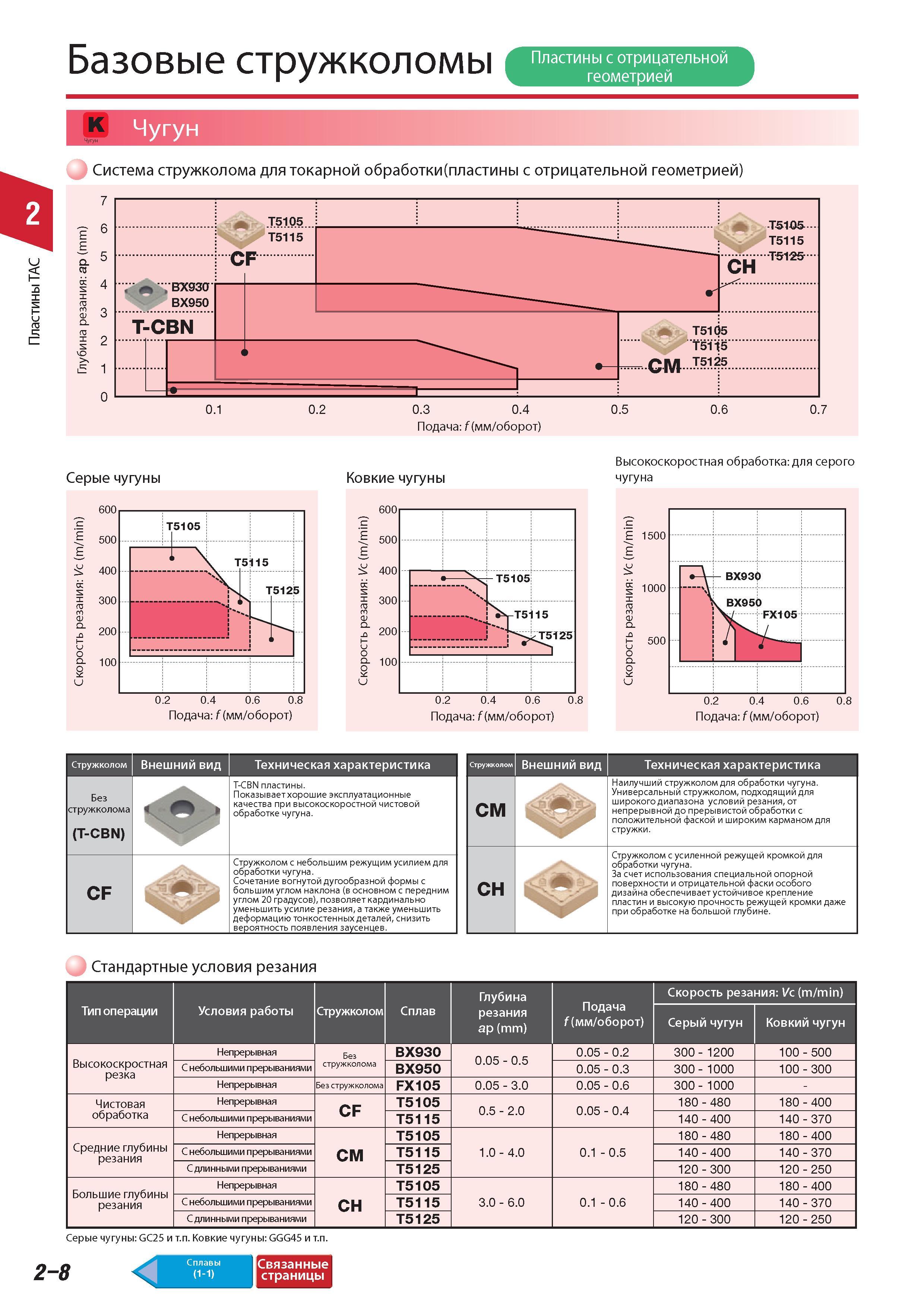

46 Сменные режущие токарные пластины Tungaloy без задних углов для точения чугуна Справочные диаграммы по режимам резания Технические характеристики режущей Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-8

Сменные режущие токарные пластины Tungaloy без задних углов для точения чугуна Справочные диаграммы по режимам резания Технические характеристики режущей

Сменные режущие токарные пластины Tungaloy без задних углов для точения чугуна Справочные диаграммы по режимам резания Технические характеристики режущей геометрии передней поверхности CM Наилучший стружколом для обработки чугуна. Универсальный стружколом подходящий для широкого диапазона условий резания от непрерывной до прерывистой обработки с положительной фаской и широким карманом для стружки. CH Стружколом с усиленной режущей кромкой для обработки чугуна. За счет использования специальной опорной поверхности и отрицательной фаски особого дизайна обеспечивает устойчивое крепление пластин и высокую прочность режущей кромки даже при обработке на большой глубине. Стружколом Внешний вид Техническая характеристика Без стружколома (T-CBN) CBN пластины. Показывает хорошие эксплуатационные качества при высокоскоростной чистовой обработке чугуна. CF Стружколом с небольшим режущим усилием для обработки чугуна. Сочетание вогнутой дугообразной формы с большим углом наклона (в основном с передним углом 20 градусов) позволяет кардинально уменьшить усилие резания а также уменьшить деформацию тонкостенных деталей снизить вероятность появления заусенцев. Стандартные условия резания Тип операции Условия работы Стружколом Сплав Глубина Подача f (мм/оборот) Скорость резания c (m/min) резания ap (mm) Серый чугун Ковкий чугун Высокоскростная резка Непрерывная Без стружколома BX930 0.05 - 0.5 0.05 - 0.2 300 - 1200 100 - 500 С небольшими прерываниями BX950 0.05 - 0.3 300 - 1000 100 - 300 Непрерывная Без стружколома FX105 0.05 - 3.0 0.05 - 0.6 300 - 1000 - Чистовая обработка Непрерывная CF T5105 0.5 - 2.0 0.05 - 0.4 180 - 480 180 - 400 С небольшими прерываниями T5115 140 - 400 140 - 370 Средние глубины резания Непрерывная CM T5105 1.0 - 4.0 0.1 - 0.5 180 - 480 180 - 400 С небольшими прерываниями T5115 140 - 400 140 - 370 С длинными прерываниями T5125 120 - 300 120 - 250 Большие глубины резания Непрерывная CH T5105 3.0 - 6.0 0.1 - 0.6 180 - 480 180 - 400 С небольшими прерываниями T5115 140 - 400 140 - 370 С длинными прерываниями T5125 120 - 300 120 - 250 Серые чугуны GC25 и т.п. Ковкие чугуны GGG45 и т.п. 2-8 3 Сплавы (1-1) Связанные страницы Пластины TAC с отрицательной геометрией Базовые стружколомы к Чугун Система стружколома для токарной обработки пластины с отрицательной геометрией T5105 T5115 T5125- T5105 CM...I51S S.. 0.3 0.4 Подача f (мм/оборот) Серые чугуны Ковкие чугуны 0.7 Высокоскоростная обработка для серого чугуна 7 0




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Сменные режущие токарные пластины Tungaloy из твердого сплава




Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

43 Система выбора Tungaloy Пластины с отрицательной геометрией Р Сталь Сталь Высокоточная чистовая обработка Зр 0 5 mm Непрерывная Базовый TF NS730 01 GT730 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-543 44 Базовые стружколомы Tungaloy Пластины с отрицательной геометрией Нержавеющая сталь Схема стружколома для токарной обработки Аустенитная нержавеющая сталь Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-644 45 Пластины Tungaloy с отрицательной геометрией Система выбора М Непрерывная С небольшими прерываниями С длинными прерываниями Нержавеющая сталь Чистовая обр Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-745 47 Пластины Tungaloy с отрицательной геометрией Система выбора К Чугун Чугун Непрерывная С небольшими прерываниями С длинными прерываниями О Се для высокоско Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-947 48 Пластины Tungaloy TAC Базовые стружколомы Пластины с отрицательной геометрией Система стружколома для токарной обработки пластины с отрицательной геометри Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1048 49 Режущий инструмент Tungaloy для точения на станках Сменные токарные пластины с отрицательной геометрией для обработки цветных материалов и сплавов Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-1149 Режущий инструмент Tungaloy для точения на станках Сменные токарные пластины с отрицательной геометрией для обработки цветных материалов и сплавов
