MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Сменные режущие токарные пластины Mitsubishi из твердого сплава Размеры и геометрия отверстия отрицательных и положительных сменных пластин для н

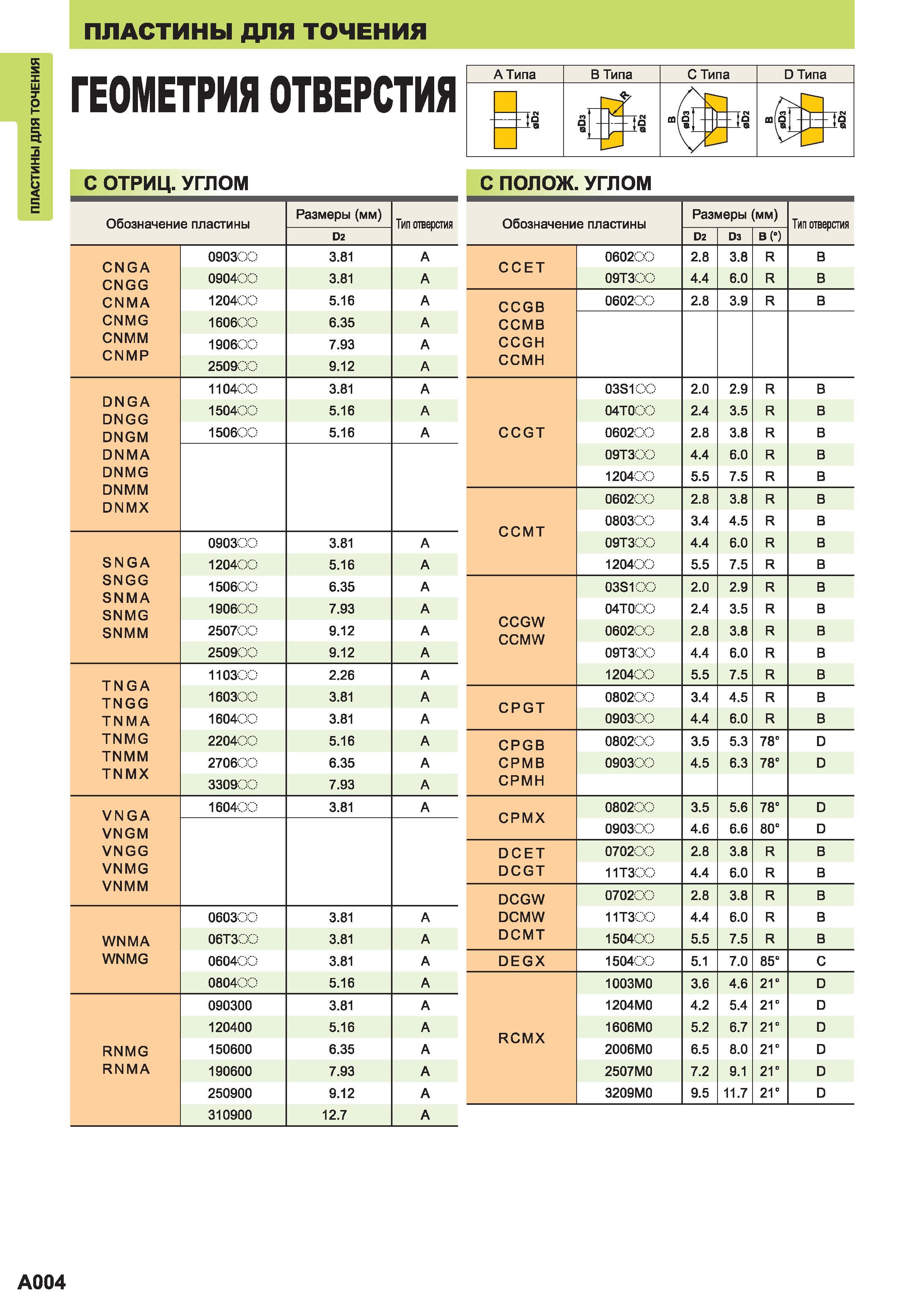

22 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.A004

22 Сменные режущие токарные пластины Mitsubishi из твердого сплава Размеры и геометрия отверстия отрицательных и положительных сменных пластин для н Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. A004

Сменные режущие токарные пластины Mitsubishi из твердого сплава Размеры и геометрия отверстия отрицательных и положительных сменных пластин для н

Сменные режущие токарные пластины Mitsubishi из твердого сплава Размеры и геометрия отверстия отрицательных и положительных сменных пластин для наружного точения и внутреннего растачивания Обозначение пластины Размеры (мм) Тип отверстия D2 CNGA CNGG 090300 3.81 А 090400 3.81 А CNMA 120400 5.16 А CNMG 160600 6.35 А CNMM CNMP 190600 7.93 А 250900 9.12 А DNGA DNGG DNGM DNMA DNMG DNMM DNMX 110400 3.81 А 150400 5.16 А 150600 5.16 А 090300 3.81 А SNGA 120400 5.16 А SNGG SNMA SNMG 150600 6.35 А 190600 7.93 А SNMM 250700 9.12 А 250900 9.12 А TNGA TNGG 110300 2.26 А 160300 3.81 А TNMA 160400 3.81 А TNMG 220400 5.16 А TNMM TNMX 270600 6.35 А 330900 7.93 А VNGA VNGM VNGG VNMG VNMM 160400 3.81 А 060300 3.81 А WNMA ОбТЗОО 3.81 А WNMG 060400 3.81 А 080400 5.16 А 090300 3.81 А 120400 5.16 А RNMG 150600 6.35 А RNMA 190600 7.93 А 250900 9.12 А 310900 12.7 А с положительным углом Обозначение пластины Размеры (мм) Тип отверстия D2 D3 в(") ССЕТ 060200 2.8 3.8 R В 09T300 4.4 6.0 R В CCGB ССМВ CCGH ССМН 060200 2.8 3.9 R В 03S100 2.0 2.9 R в 04Т 2.4 3.5 R в CCGT 060200 2.8 3.8 R в 09T3QQ 4.4 6.0 R в 1204 5.5 7.5 R в 0602. 2.8 3.8 R в ССМТ 080300 3.4 4.5 R в 09T300 4.4 6.0 R в 120400 5.5 7.5 R в 03S100 2.0 2.9 R в CCGW CCMW 04Т 2.4 3.5 R в 060200 2.8 3.8 R в 09T300 4.4 6.0 R в 120400 5.5 7.5 R в CPGT 080200 3.4 4.5 R в 090300 4.4 6.0 R в CPGB 080200 3.5 5.3 78 D СРМВ 090300 4.5 6.3 78 D СРМН СРМХ 080200 3.5 5.6 78 D 090300 4.6 6.6 00 D DCET 070200 2.8 3.8 R В DCGT 11ТЗОО 4.4 6.0 R В DCGW 070200 2.8 3.8 R В DCMW 11ТЗ 4.4 6.0 R в DCMT 150400 5.5 7.5 R в DEGX 150400 5.1 7.0 00 о с 1003М0 3.6 4.6 21 D 1204М0 4.2 5.4 21 D RCMX 1606М0 5.2 6.7 21 D 2006М0 6.5 8.0 21 D 2507М0 7.2 9.1 21 D 3209М0 9.5 11.7 21 D ПЛАСТИНЫ ДЛЯ ТОЧЕНИЯ ГЕОМЕТРИЯ ОТВЕРСТИЯ С ОТРИЦАТЕЛЬНЫМ УГЛОМ
