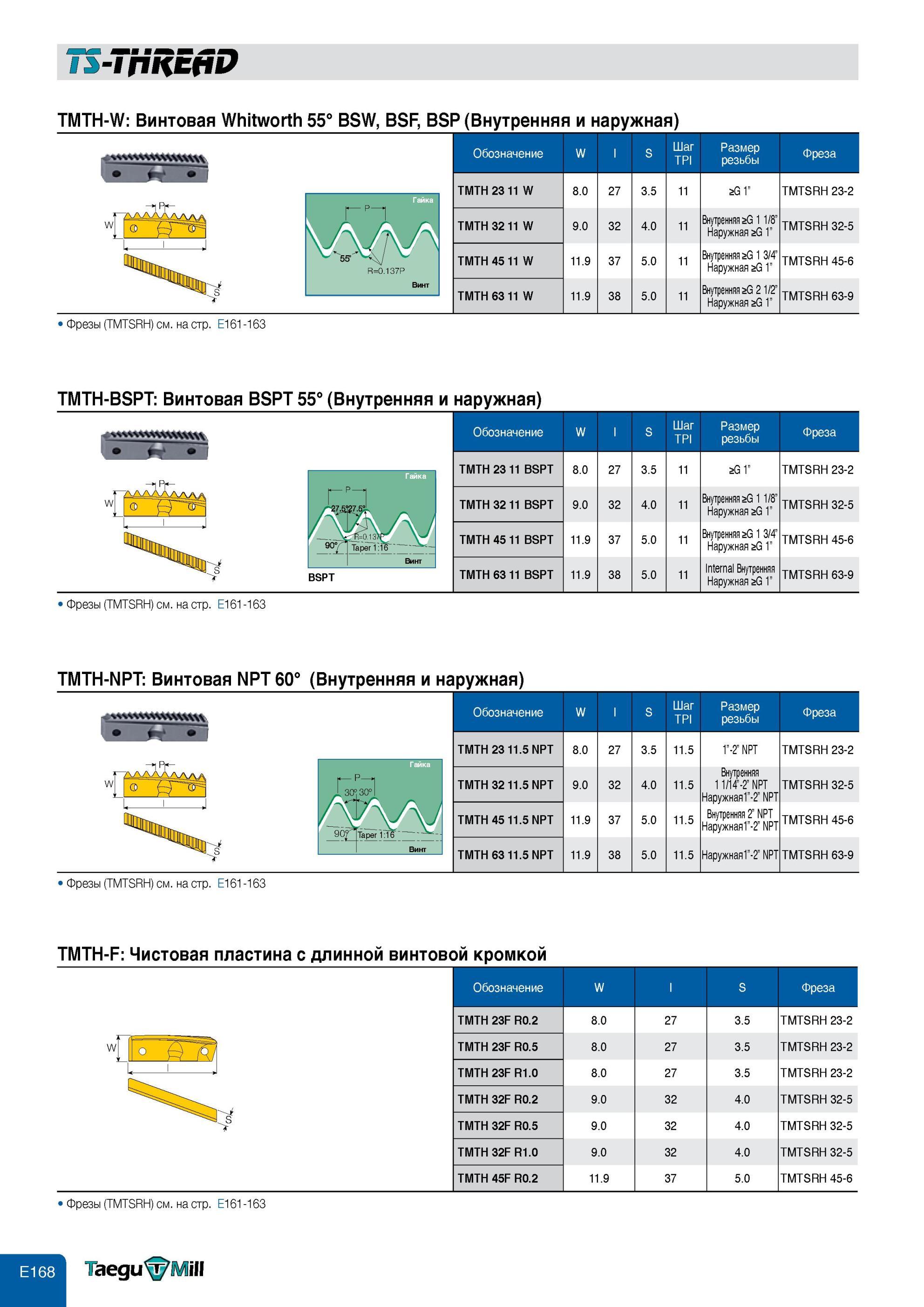

636 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E168

636 Сменные режущие пластины Taegutec (СРП) для резьбовых фрез Профиль нарезаемой резьбы Whitworth 55 BSW BSF BSP Внутренняя и наружная Винтовая BSPT NPT 60 G Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E168

Сменные режущие пластины Taegutec (СРП) для резьбовых фрез Профиль нарезаемой резьбы Whitworth 55 BSW BSF BSP Внутренняя и наружная Винтовая BSPT NPT 60 G

Сменные режущие пластины Taegutec (СРП) для резьбовых фрез Профиль нарезаемой резьбы Whitworth 55 BSW BSF BSP Внутренняя и наружная Винтовая BSPT NPT 60 G 1 3/4” TMTH-W Винтовая Whitworth 55° BSW, BSF, BSP (Внутренняя и наружная) Cf Обозначение W S Шаг TPI Размер резьбы Фреза TMTH 23 11 W 8.0 27 3.5 11 aG 1” TMTSRH 23-2 TMTH 32 11 W 9.0 32 4.0 11 Внутренняя aG 1 1/8” Наружная aG 1” TMTSRH 32-5 TMTH 45 11 W 11.9 37 5.0 11 Внутренняя aG 1 3/4” Наружная aG 1” TMTSRH 45-6 TMTH 63 11 W 11.9 38 5.0 11 Внутренняя aG 2 1/2” Наружная aG 1” TMTSRH 63-9 1 Фрезы (TMTSRH) см. на стр. E161-163 TMTH-BSPT Винтовая BSPT 55° (Внутренняя и наружная) Обозначение S Шаг Размер S TPI резьбы фреза BSPT TMTH 23 11 BSPT 8.0 27 3.5 11 aG 1” TMTSRH 23-2 TMTH 32 11 BSPT 9.0 32 4.0 11 Внутренняя aG 1 1/8” Hаружная aG 1” TMTSRH 32-5 TMTH 45 11 BSPT 11.9 37 5.0 11 Внутренняя aG 1 3/4” Hаружная aG 1” TMTSRH 45-6 TMTH 63 11 BSPT 11.9 38 5.0 11 Internal Внутренняя Hаружная aG 1” TMTSRH 63-9 1 Фрезы (TMTSRH) см. на стр. E161-163 TMTH-NPT Винтовая NPT 60° (Внутренняя и наружная) п Cf Обозначение W S Шаг TPI Размер резьбы Фреза TMTH 23 11.5 NPT 8.0 27 3.5 11.5 1”-2” NPT TMTSRH 23-2 TMTH 32 11.5 NPT 9.0 32 4.0 11.5 Внутренняя 1 1/14”-2” NPT Hаружная1”-2” NPT TMTSRH 32-5 TMTH 45 11.5 NPT 11.9 37 5.0 11.5 Внутренняя 2” NPT HаружнаяT’-2” NPT TMTSRH 45-6 TMTH 63 11.5 NPT 11.9 38 5.0 11.5 HаружнаяT’-2” NPT TMTSRH 63-9 1 Фрезы (TMTSRH) см. на стр. E161-163 W TMTH-F Чистовая пластина с длинной винт овой кромкой СЮе L_l ’>S Обозначение W S TMTH 23F R0.2 8.0 27 3.5 TMTSRH 23-2 TMTH 23F R0.5 8.0 27 3.5 TMTSRH 23-2 TMTH 23F R1.0 8.0 27 3.5 TMTSRH 23-2 TMTH 32F R0.2 9.0 32 4.0 TMTSRH 32-5 TMTH 32F R0.5 9.0 32 4.0 TMTSRH 32-5 TMTH 32F R1.0 9.0 32 4.0 TMTSRH 32-5 TMTH 45F R0.2 11.9 37 5.0 TMTSRH 45-6 1 Фрезы (TMTSRH) см. на стр. E161-163 1111
