Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Сменные режущие пластины Mitsubishi с КНБ И ПКА для точения на токарных станках

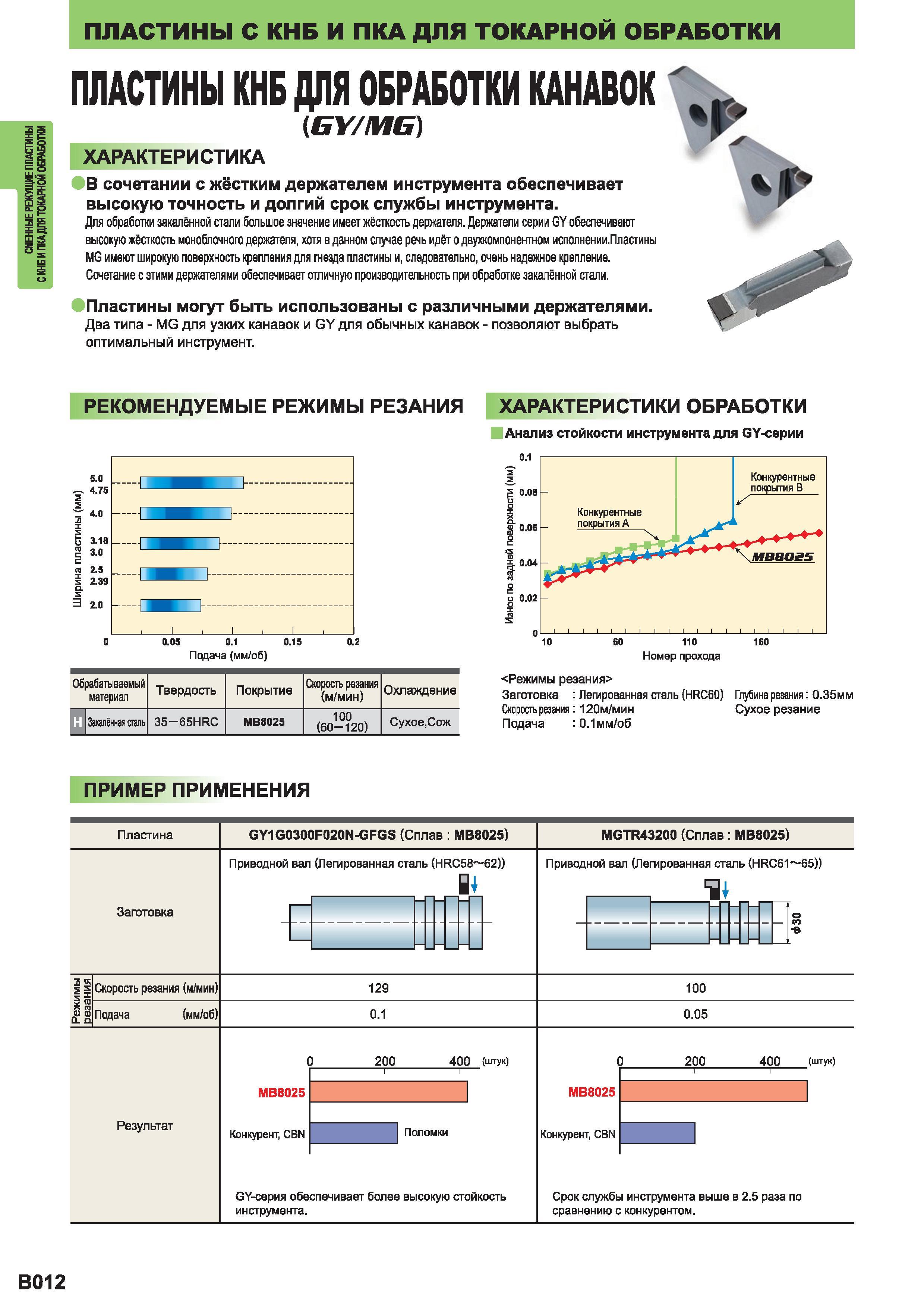

196 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.B012

196 Сменные режущие пластины Mitsubishi с КНБ И ПКА для точения на токарных станках Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. B012

Сменные режущие пластины Mitsubishi с КНБ И ПКА для точения на токарных станках

Сменные режущие пластины Mitsubishi с КНБ И ПКА для точения на токарных станках _ ДЛЯ ОБРАБОТКИ КАНАВОК (GY МБ) ХАРАКТЕРИСТИКА В сочетании с жёстким держателем инструмента обеспечивает высокую точность и долгий срок службы инструмента. Для обработки закалённой стали большое значение имеет жёсткость держателя. Держатели серии GY обеспечивают высокую жёсткость моноблочного держателя хотя в данном случае речь идёт о двухкомпонентном исполнении.Пластины MG имеют широкую поверхность крепления для гнезда пластины и следовательно очень надежное крепление. Сочетание с этими держателями обеспечивает отличную производительность при обработке закалённой стали. Пластины могут быть использованы с различными держателями. Два типа - MG для узких канавок и GY для обычных канавок - позволяют выбрать оптимальный инструмент. Рекомендуемые режимы резания О 0.05 0.1 0.15 0.2 Подача (мм/об) Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) Охлаждение в Закалённая сталь 35 65HRC МВ8025 100 (60-120) СухоеСож ХАРАКТЕРИСТИКИ ОБРАБОТКИ Анализ стойкости инструмента для GY-серии Номер прохода Режимы реэания Заготовка Легированная сталь (HRC60) Глубина резания 0.35мм Скорость резания 120м/мин Сухое резание Подача 0.1 мм/об ПРИМЕР ПРИМЕНЕНИЯ Пластина GY1G0300F020N-GFGS (Сплав МВ8025) MGTR43200 (Сплав МВ8025) Приводной вал (Легированная сталь (HRC58 62)) Приводной вал (Легированная сталь (HRC61 65)) Заготовка 0 а Скорость резания (м/мин) 129 100 Подача (мм/об) 0.1 0.05 Результат МВ8025 Конкурент CBN 200 i 400 (штук) Поломки МВ8025 Конкурент CBN 200 i 400 i (штук) GY-серия обеспечивает более высокую стойкость инструмента. Срок службы инструмента выше в 2.5 раза по сравнению с конкурентом. В012




См.также / See also :

Обозначение сменных пластин / Indexable insert designation

Механическое крепление пластин / Insert clamping system

Пластины CBN (Кубический нитрид бора) / Cubic Boron Nitride inserts

Поликристаллический алмаз (PCD) / Polycrystalline diamond

Механическая обработка чугуна / Machining cast iron

Обработка закаленных материалов / Machining of hard materials

Формулы точения / Turning formulas

Основы токарной обработки металла / Basics of metal turning


Токарные режущие сменные пластины Mitsubishi из сверхтвердых инструментальных материалов





Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

193 Сменные токарные пластины Митсубиси с режущей частью из КНБ подходят для высокоскоростной чистовой обработки термообработанной закаленной стали Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B009193 Сменные токарные пластины Митсубиси с режущей частью из КНБ подходят для высокоскоростной чистовой обработки термообработанной закаленной стали194 Сменные режущие пластины Mitsubishi с КНБ И ПКА для точения на токарных станках Ролик Обрабатываемый материал Покрытие Рекомендуемые режимы резания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B010194 195 Стандартные режущие пластины Мицубиси предлагаются для всех сортов КНБ с покрытием и без покрытия Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B011195 Стандартные режущие пластины Мицубиси предлагаются для всех сортов КНБ с покрытием и без покрытия197 Токарные многоугольные пластины Mitsubishi с режущими кромками из кубического нитрида бора Двустороннее и одностороннее исполнение инструмента Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B013197 Токарные многоугольные пластины Mitsubishi с режущими кромками из кубического нитрида бора Двустороннее и одностороннее исполнение инструмента198 Описание технологических характеристик зачистных сменных режущих пластин Mitsubishi из сверхтвердых инструментальных материалов Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B014198 Описание технологических характеристик зачистных сменных режущих пластин Mitsubishi из сверхтвердых инструментальных материалов199 Сверхтвердые режущие японские материалы для токарных пластин Mitsubishi Поликристаллический алмаз MD220 ПКА Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. B015199 Сверхтвердые режущие японские материалы для токарных пластин Mitsubishi Поликристаллический алмаз MD220 ПКА
