Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

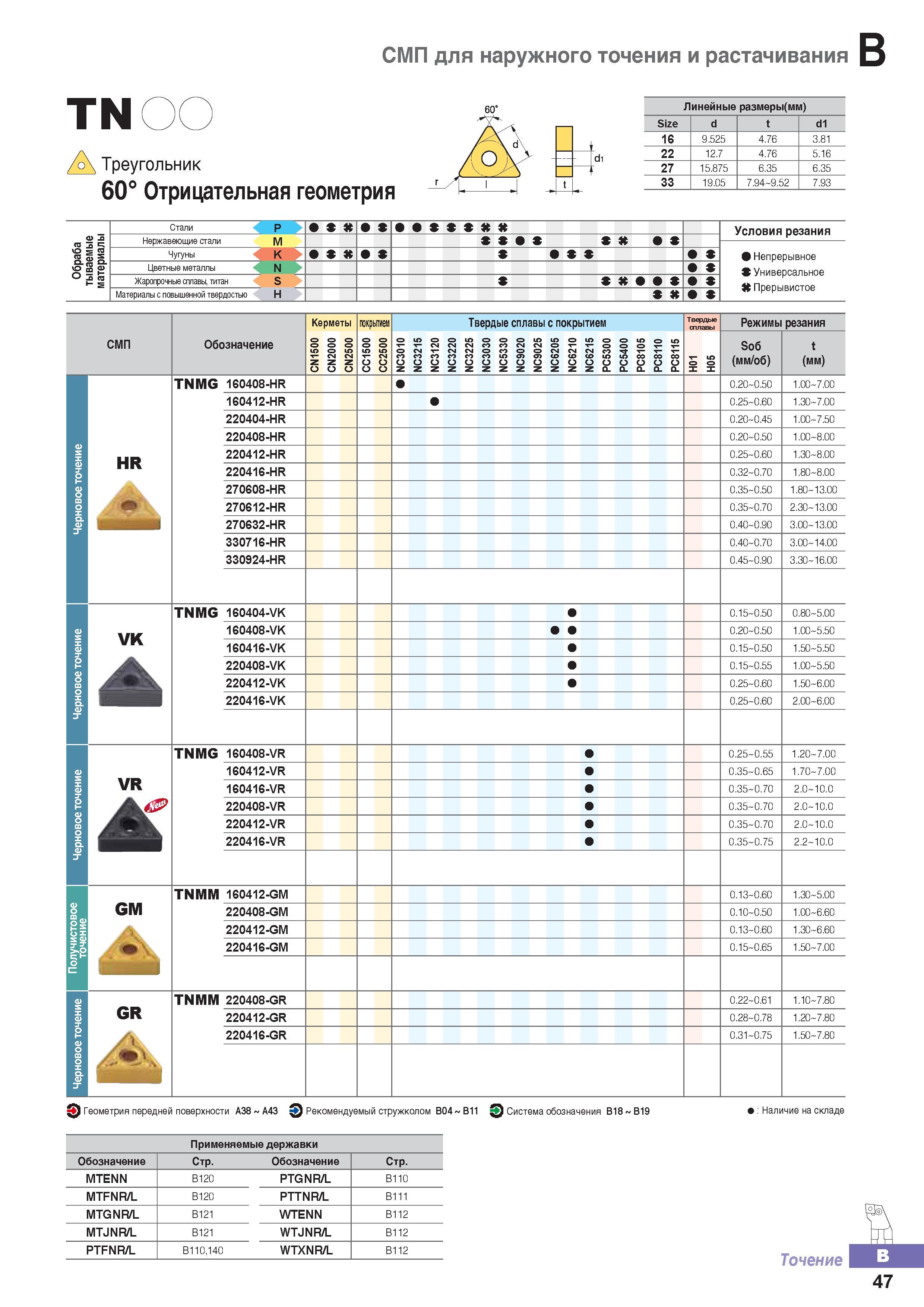

Сменные многогранные пластины Korloy для наружного точения и растачивания TN Треугольник 60° Отрицательная геометрия Линейные размеры

102 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.B47

102 Сменные многогранные пластины Korloy для наружного точения и растачивания TN Треугольник 60° Отрицательная геометрия Линейные размеры Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. B47

Сменные многогранные пластины Korloy для наружного точения и растачивания TN Треугольник 60° Отрицательная геометрия Линейные размеры

Сменные многогранные пластины Korloy для наружного точения и растачивания TN Треугольник 60° Отрицательная геометрия Линейные размеры _ (мм) Size d d1 16 9.525 4.76 3.81 22 12.7 4.76 5.16 27 15.875 6.35 6.35 33 19.05 7.94-9.52 7.93 P а> ТО S. те Стали Нержавеющие стали Чугуны Цветные металлы M = N Жаропрочные сплавы, титан Материалы с повышенной твердостью < ни it in к Условия резания Непрерывное Универсальное Прерывистое СМП Обозначение Керметы покрытием Твердые сплавы с покрытием Твердые сплавы Режимы резания CN1500 CN2000 CN2500 CC1500 CC2500 NC3010 NC3215 NC3120 NC3220 NC3225 NC3030 NC5330 NC9020 NC9025 NC6205 NC6210 NC6215 PC5300 PC5400 PC8105 PC8110 PC8115 Soб (мм/об) t (мм) HR TNMG 160408-HR 0.20-0.50 1.00 7.00 160412-HR 0.25-0.60 1.30 7.00 220404-HR 0.20-0.45 1.00 7.50 220408-HR 0.20-0.50 1.00 8.00 220412-HR 0.25-0.60 1.30 8.00 220416-HR 0.32-0.70 1.80 8.00 270608-HR 0.35-0.50 1.80-13.00 270612-HR 0.35-0.70 2.30 13.00 270632-HR 0.40-0.90 3.00-13.00 330716-HR 0.40-0.70 3.00-14.00 330924-HR 0.45-0.90 3.30-16.00 VK TNMG 160404-VK 0.15 0.50 0.80-5.00 160408-VK 0.20-0.50 1.00-5.50 160416-VK 0.15 0.50 1.50-5.50 220408-VK 0.15 0.55 1.00-5.50 220412-VK 0.25-0.60 1.50-6.00 220416-VK 0.25-0.60 2.00-6.00 VR TNMG 160408-VR 0.25-0.55 1.20-7.00 160412-VR 0.35-0.65 1.70-7.00 160416-VR 0.35-0.70 2.0-10.0 220408-VR 0.35-0.70 2.0-10.0 220412-VR 0.35-0.70 2.0-10.0 220416-VR 0.35-0.75 2.2-10.0 GM £. TNMM 160412-GM 0.13-0.60 1.30-5.00 220408-GM 0.10 0.50 1.00-6.60 220412-GM 0.13-0.60 1.30-6.60 220416-GM 0.15 0.65 1.50-7.00 GR /% TNMM 220408-GR 0.22-0.61 1.10-7.80 220412-GR 0.28-0.78 1.20-7.80 220416-GR 0.31-0.75 1.50-7.80 Геометрия передней поверхности А38 А43 Рекомендуемый стружколом В04 В11 Система обозначения В18 В19 Наличие на складе Применяемые державки Обозначение Стр. Обозначение Стр. MTENN B120 PTGNR/L B110 MTFNR/L B120 PTTNR/L B111 MTGNR/L B121 WTENN B112 MTJNR/L B121 WTJNR/L B112 PTFNR/L B110,140 WTXNR/L B112 Точение 47
