HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

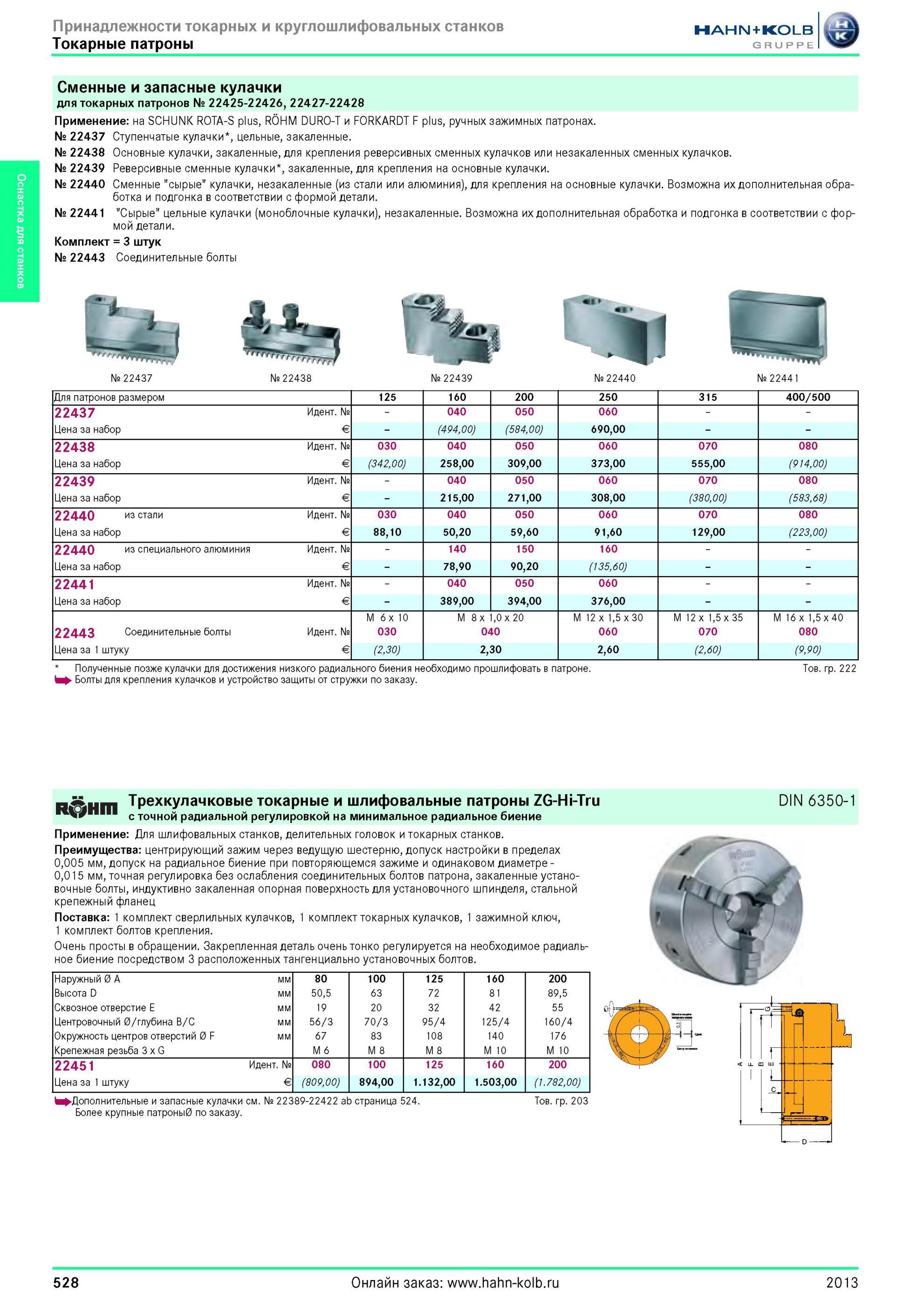

528 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.528

528 Сменные и запасные кулачки для токарных патронов от Hahn Kolb № 22425-22426, 22427-22428 Применение на SCHUNK ROTA-S plus, ROHM DURO-T и FORKARDT F pl Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 528

Сменные и запасные кулачки для токарных патронов от Hahn Kolb № 22425-22426, 22427-22428 Применение на SCHUNK ROTA-S plus, ROHM DURO-T и FORKARDT F pl

Сменные и запасные кулачки для токарных патронов от Hahn Kolb № 22425-22426, 22427-22428 Применение на SCHUNK ROTA-S plus, ROHM DURO-T и FORKARDT F plus, ручных зажимных патронах. № 22437 Ступенчатые кулачки цельные, закаленные. № 22438 Основные кулачки, закаленные, для крепления реверсивных сменных кулачков или незакаленных сменных кулачков. № 22439 Реверсивные сменные кулачки закаленные, для крепления на основные кулачки. № 22440 Сменные "сырые" кулачки, незакаленные (из стали или алюминия), для крепления на основные кулачки. Возможна их дополнительная обработка и подгонка в соответствии с формой детали. № 22441 "Сырые" цельные кулачки (моноблочные кулачки), незакаленные. Возможна их дополнительная обработка и подгонка в соответствии с формой детали. Комплект 3 штук № 22443 Соединительные болты V № 22437 № 22438 № 22439 № 22440 № 22441 Для патронов размером 125 160 200 250 315 400/500 22437 Идентификационный номер № 040 050 060 Цена за набор Евро € (494,00) (584,00) 690,00 22438 Идентификационный номер № 030 040 050 060 070 080 Цена за набор Евро € (342,00) 258,00 309,00 373,00 555,00 (914,00) 22439 Идентификационный номер № 040 050 060 070 080 Цена за набор Евро € 215,00 271,00 308,00 (380,00) (583,68) 22440 из стали Идентификационный номер № 030 040 050 060 070 080 Цена за набор Евро € 88,10 50,20 59,60 91,60 129,00 (223,00) 22440 из специального алюминия Идентификационный номер № 140 150 160 Цена за набор Евро € 78,90 90,20 (135,60) 22441 Идентификационный номер № 040 050 060 Цена за набор Евро € 389,00 394,00 376,00 M 6x 10 M 8 x ,0x20 M 12 x 1,5x30 M 12 x 1,5x35 M 16x 1,5x40 22443 Соединительные болты Идентификационный номер № 030 040 060 070 080 Цена за 1 штуку Евро € (2,30) 2,30 2,60 (2,60) (9,90) Полученные позже кулачки для достижения Болты для крепления кулачков и устройство низкого радиального биения необходимо прошлифовать в патроне. защиты от стружки по заказу. Товарная группа 222 Трехкулачковые токарные и шлифовальные патроны ZG-Hi-Tru с точной радиальной регулировкой на минимальное радиальное биение Применение Для шлифовальных станков, делительных головок и токарных станков. Преимущества центрирующий зажим через ведущую шестерню, допуск настройки в пределах 0,005 мм, допуск на радиальное биение при повторяющемся зажиме и одинаковом диаметре -0,015 мм, точная регулировка без ослабления соединительных болтов патрона, закаленные установочные болты, индуктивно закаленная опорная поверхность для установочного шпинделя, стальной крепежный фланец Поставка 1 комплект сверлильных кулачков, 1 комплект токарных кулачков, 1 зажимной ключ, 1 комплект болтов крепления. Очень просты в обращении. Закрепленная деталь очень тонко регулируется на необходимое радиальное биение посредством 3 расположенных тангенциально установочных болтов. DIN 6350-1 Наружный 0 A мм 80 100 125 160 200 Высота D мм 50,5 63 72 81 89,5 Сквозное отверстие E мм 19 20 32 42 55 Центровочный 0/глубина B/C мм 56/3 70/3 95/4 125/4 160/4 Окружность центров отверстий 0 F мм 67 83 108 140 176 Крепежная резьба 3 x G M 6 M 8 M 8 M 10 M 10 22451 Идентификационный номер № 080 100 125 160 200 Цена за 1 штуку Евро € (809,00) 894,00 1.132,00 1.503,00 (1.782,00) >Дополнительные и запасные кулачки см. № 22389-22422 ab страница 524. Более крупные патроны0 по заказу. Товарная группа 203 528 2013
