Схема сборки сверл Korloy серии WPDC и NPDC СМП Открутите наружную кассету для ее настройки на необходимый размер отверстия Настройте кассету на необходимы

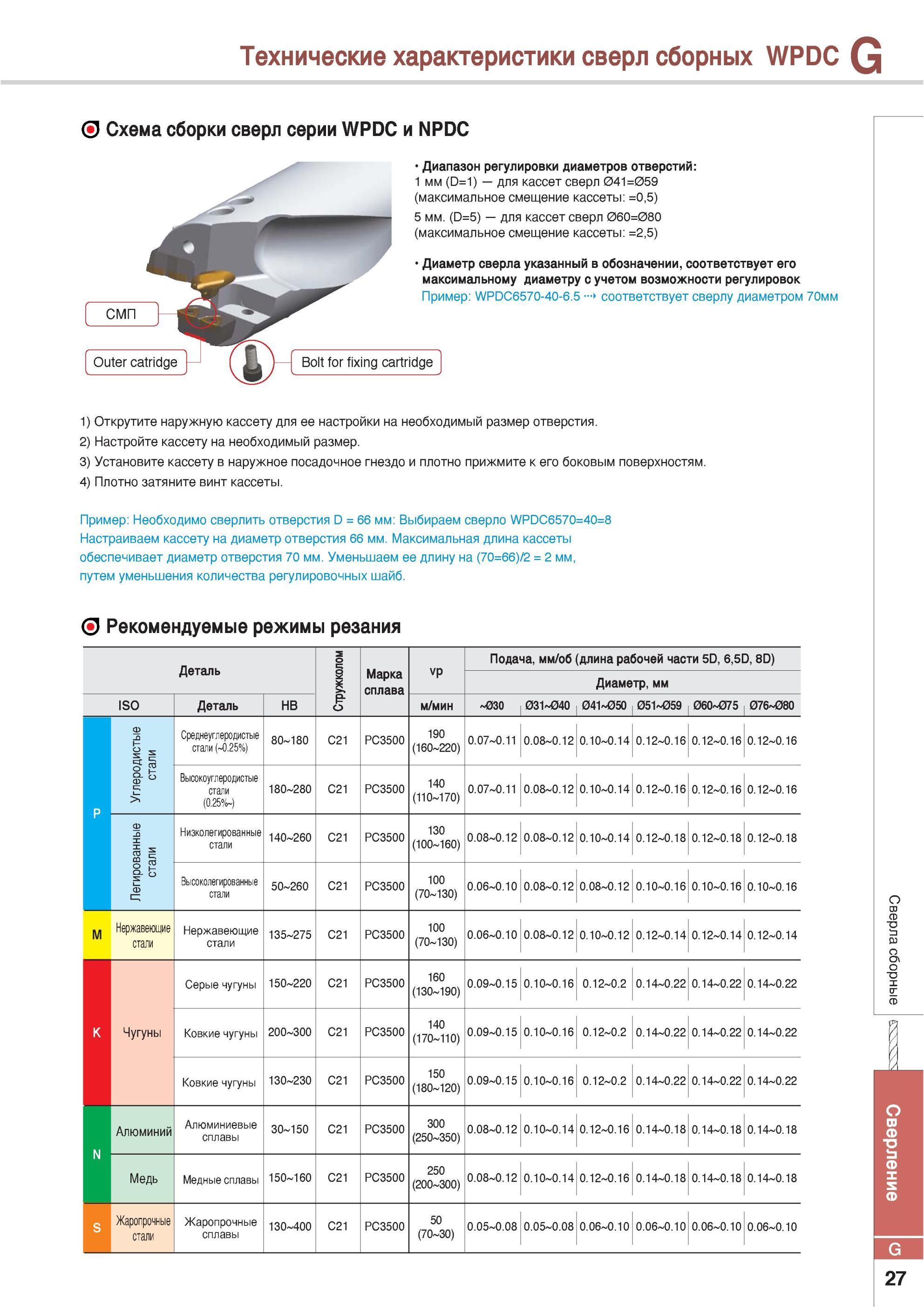

731 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G27

731 Схема сборки сверл Korloy серии WPDC и NPDC СМП Открутите наружную кассету для ее настройки на необходимый размер отверстия Настройте кассету на необходимы Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G27

Схема сборки сверл Korloy серии WPDC и NPDC СМП Открутите наружную кассету для ее настройки на необходимый размер отверстия Настройте кассету на необходимы

Схема сборки сверл Korloy серии WPDC и NPDC СМП Открутите наружную кассету для ее настройки на необходимый размер отверстия Настройте кассету на необходимый размер Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям Плотно затяните винт кассеты. Пример Необходимо сверлить отверстия D = 66 мм Выбираем сверло WPDC6570=40=8 Настраиваем кассету на диаметр отверстия 66 мм. Максимальная длина кассеты обеспечивает диаметр отверстия 70 мм. Уменьшаем ее длину на (70=66)/2 = 2 мм путем уменьшения количества регулировочных шайб. Рекомендуемые режимы резания Деталь Стружколом Марка сплава vp Подача мм/об (длина рабочей части 5D 6,5D 8D) Диаметр мм ISO Деталь HB м/мин 03О 031 04О 041 05О 051 059 06О 075 076 08О Углеродистые стали Среднеуглеродистые стали ( 0.25%) 80-180 C21 PC3500 190 (160-220) 0.07-0.11 0.08-0.12 0.10-0.14 0.12-0.16 0.12-0.16 0.12-0.16 Высокоуглеродистые стали (0.2D% ) 180-280 C21 PC3500 140 (110-170) 0.07-0.11 0.08-0.12 0.10-0.14 0.12-0.16 0.12-0.16 0.12-0.16 Легированные стали Низколегированные стали 140-260 C21 PC3500 130 (100-160) 0.08-0.12 0.08-0.12 0.10-0.14 0.12-0.18 0.12-0.18 0.12-0.18 1 Высоколегированные стали 50 260 C21 PC3500 100 (70-130) 0.06-0.10 0.08-0.12 0.08-0.12 0.10-0.16 0.10-0.16 0.10-0.16 M Нержавеющие стали Нержавеющие стали 135-275 C21 PC3500 100 (70-130) 0.06-0.10 0.08-0.12 0.10-0.12 0.12-0.14 0.12-0.14 0.12-0.14 Серые чугуны 150-220 C21 PC3500 160 (130-190) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 K Чугуны Ковкие чугуны 200-300 C21 PC3500 140 (170-110) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 Ковкие чугуны 130-230 C21 PC3500 150 (180-120) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 N Алюминий Алюминиевые сплавы 30-150 C21 PC3500 300 (250-350) 0.08-0.12 0.10-0.14 0.12-0.16 0.14-0.18 0.14-0.18 0.14-0.18 Медь Медные сплавы 150-160 C21 PC3500 250 (200-300) 0.08-0.12 0.10-0.14 0.12-0.16 0.14-0.18 0.14-0.18 0.14-0.18 S Жаропрочные стали Жаропрочные сплавы 130-400 C21 PC3500 50 (70-30) 0.05-0.08 0.05-0.08 0.06-0.10 0.06-0.10 0.06-0.10 0.06-0.10 G 27 Сверление Сверла сборные Технические характеристики сверл сборных Korloy WPDC G Outer catridge Bolt for fixing cartridge Диапазон регулировки диаметров отверстий 1 мм (D=1) для кассет сверл 041=059 (максимальное смещение кассеты =0,5) 5 мм. (D=5) для кассет сверл 060=080 (максимальное смещение кассеты =2,5) Диаметр сверла указанный в обозначении соответствует его максимальному диаметру с учетом возможности регулировок Пример WPDC6570-40-6.5 соответствует сверлу диаметром 70 мм 1)
