Системы механического крепления СРП и технические характеристики токарных расточных оправок Tungaloy Материал хвостовика Стальной хвостовик Твердосплавный

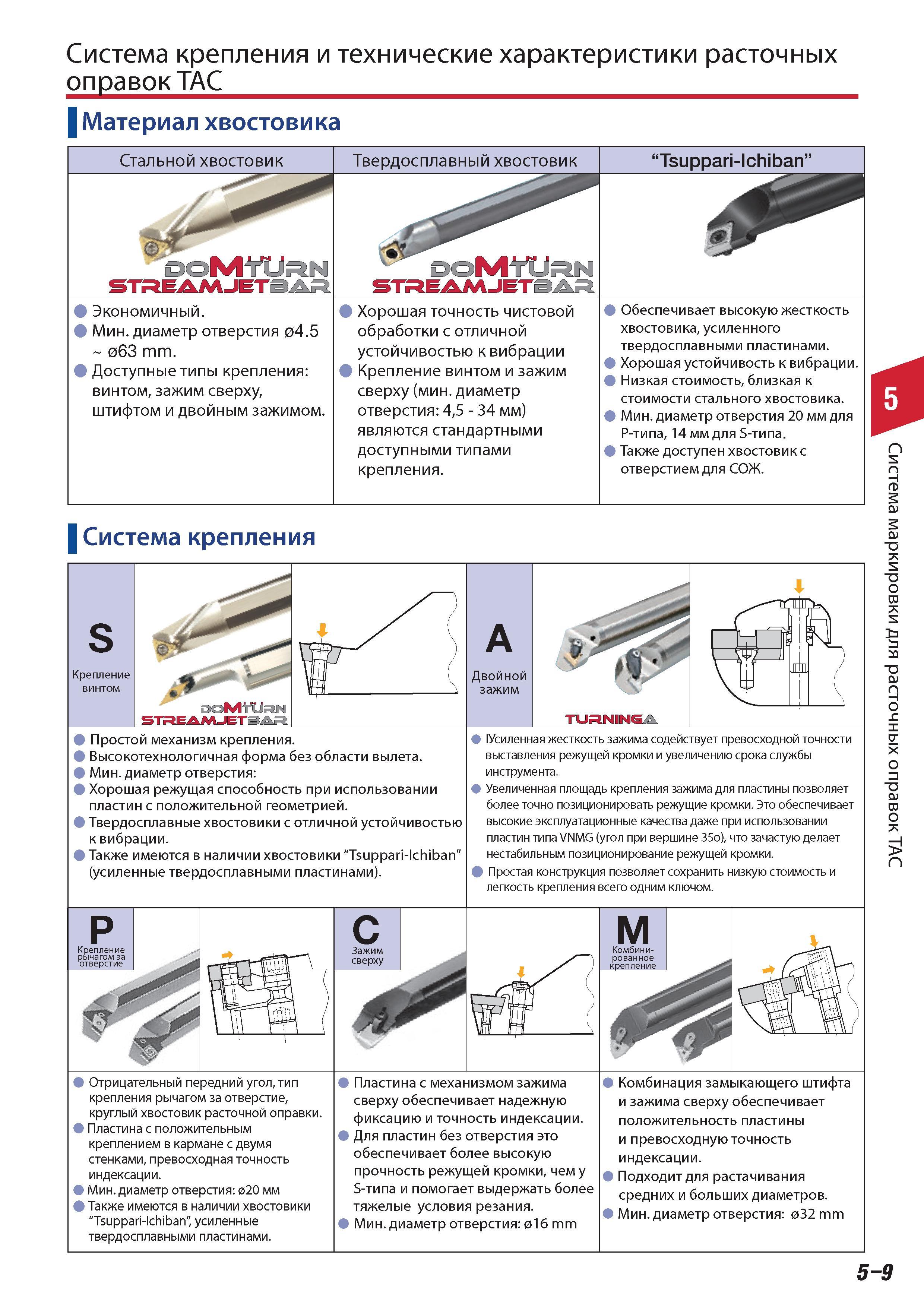

307 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.5-9

307 Системы механического крепления СРП и технические характеристики токарных расточных оправок Tungaloy Материал хвостовика Стальной хвостовик Твердосплавный Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 5-9

Системы механического крепления СРП и технические характеристики токарных расточных оправок Tungaloy Материал хвостовика Стальной хвостовик Твердосплавный

Системы механического крепления СРП и технические характеристики токарных расточных оправок Tungaloy Материал хвостовика Стальной хвостовик Твердосплавный Экономичный. Минимальный диаметр отверстия 04.5 06З mm . Доступные типы крепления винтом зажим сверху штифтом и двойным зажимом. Хорошая точность чистовой обработки с отличной устойчивостью к вибрации Крепление винтом и зажим сверху (Минимальный диаметр отверстия 45 - 34 мм) являются стандартными доступными типами крепления. Обеспечивает высокую жесткость хвостовика усиленного твердосплавными пластинами. Хорошая устойчивость к вибрации. Низкая стоимость близкая к стоимости стального хвостовика. Минимальный диаметр отверстия 20 мм для Р-типа 14 мм для S-типа. Также доступен хвостовик с отверстием для СОЖ. Система крепления Крепление винтом soMturn STHEAAAJETaaK Простой механизм крепления. Высокотехнологичная форма без области вылета. Минимальный диаметр отверстия Хорошая режущая способность при использовании пластин с положительной геометрией. Твердосплавные хвостовики с отличной устойчивостью к вибрации. Также имеются в наличии хвостовики "Tsuppari-Ichiban" (усиленные твердосплавными пластинами). Двойной зажим TURNINS 1Усиленная жесткость зажима содействует превосходной точности выставления режущей кромки и увеличению срока службы инструмента. Увеличенная площадь крепления зажима для пластины позволяет более точно позиционировать режущие кромки. Это обеспечивает высокие эксплуатационные качества даже при использовании пластин типа VNMG (угол при вершине 35о) что зачастую делает нестабильным позиционирование режущей кромки. Простая конструкция позволяет сохранить низкую стоимость и легкость крепления всего одним ключом. Отрицательный передний угол тип крепления рычагом за отверстие круглый хвостовик расточной оправки. Пластина с положительным креплением в кармане с двумя стенками превосходная точность индексации. Минимальный диаметр отверстия 020 мм Также имеются в наличии хвостовики "Tsuppari-Ichiban' усиленные твердосплавными пластинами. Пластина с механизмом зажима сверху обеспечивает надежную фиксацию и точность индексации. Для пластин без отверстия это обеспечивает более высокую прочность режущей кромки чем у S-типа и помогает выдержать более тяжелые условия резания. Минимальный диаметр отверстия 0I6 mm Комбинация замыкающего штифта и зажима сверху обеспечивает положительность пластины и превосходную точность индексации. Подходит для растачивания средних и больших диаметров. Минимальный диаметр отверстия 032 mm 5-9 Система маркировки для расточных оправок ТАС Tsuppari-Ichiban ST Mi Jr DOMTURN STREAAA JET Mi
