KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




393 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E57

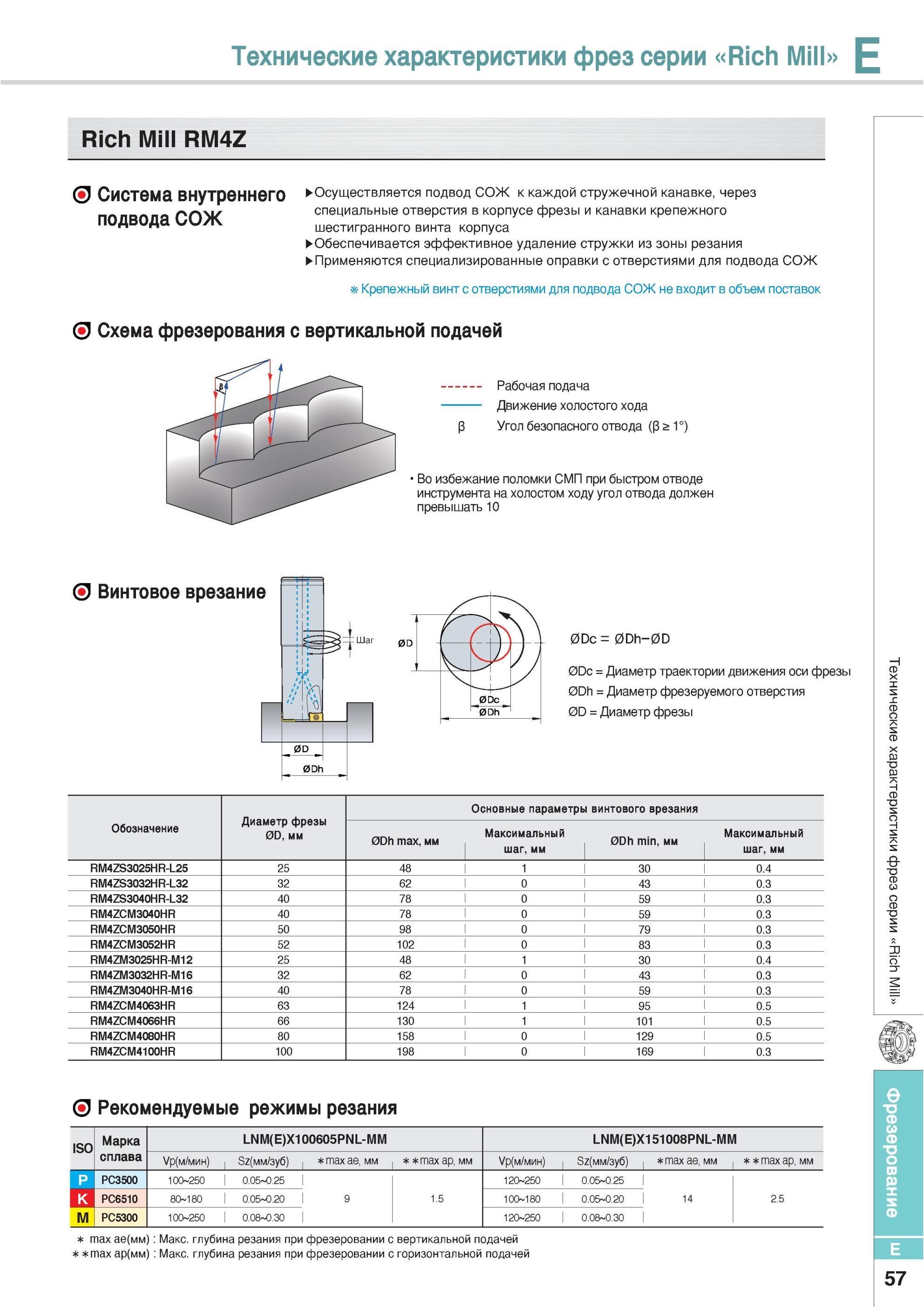

393 Система внутреннего подвода СОЖ фрез Korloy серии Rich Mill Rich Mill RM4Z Осуществляется подвод СОЖ к каждой стружечной канавке через специальные отверсти Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E57

Система внутреннего подвода СОЖ фрез Korloy серии Rich Mill Rich Mill RM4Z Осуществляется подвод СОЖ к каждой стружечной канавке через специальные отверсти

Система внутреннего подвода СОЖ фрез Korloy серии Rich Mill Rich Mill RM4Z Осуществляется подвод СОЖ к каждой стружечной канавке через специальные отверстия в корпусе фрезы и канавки крепежного шестигранного винта корпуса Обеспечивается эффективное удаление стружки из зоны резания Применяются специализированные оправки с отверстиями для подвода СОЖ Крепежный винт с отверстиями для подвода СОЖ не входит в объем поставок Схема фрезерования с вертикальной подачей Рабочая подача Движение холостого хода Угол безопасного отвода (3 1°) Во избежание поломки СМП при быстром отводе инструмента на холостом ходу угол отвода должен превышать 10 Винтовое 0Dc = 0Dh-0D 0Dc = Диаметр траектории движения оси фрезы 0Dh = Диаметр фрезеруемого отверстия 0D = Диаметр фрезы Обозначение Диаметр фрезы 0D мм Основные параметры винтового врезания 0Dh max мм Максимальный шаг мм 0Dh min мм Максимальный шаг мм RM4ZS3025HR-L25 25 48 1 30 0.4 RM4ZS3032HR-L32 32 62 0 43 0.3 RM4ZS3040HR-L32 40 78 0 59 0.3 RM4ZCM3040HR 40 78 0 59 0.3 RM4ZCM3050HR 50 98 0 79 0.3 RM4ZCM3052HR 52 102 0 83 0.3 RM4ZM3025HR-M12 25 48 1 30 0.4 RM4ZM3032HR-M16 32 62 0 43 0.3 RM4ZM3040HR-M16 40 78 0 59 0.3 RM4ZCM4063HR 63 124 1 95 0.5 RM4ZCM4066HR 66 130 1 101 0.5 RM4ZCM4080HR 80 158 0 129 0.5 RM4ZCM4100HR 100 198 0 169 0.3 а> X S х 03 "О 03 т 4 -8- Рекомендуемые режимы резания ISO Марка LNM(E)X100605PNL-MM LNM(E)X151008PNL-MM сплава Vp(m/mhh) Sz(MM/3y6) max ae мм max ap мм Vp(m/mhh) Sz(MM/3y6) max ae мм max ap мм P PC3500 100 250 0.05 0.25 120 250 0.05 0.25 K PC6510 80 180 0.05 0.20 9 1.5 100 180 0.05 0.20 14 2.5 M PC5300 100 250 0.08 0.30 120 250 0.08 0.30 max ae(MM) Макс. глубина резания при фрезеровании с вертикальной подачей max ар(мм) Макс. глубина резания при фрезеровании с горизонтальной подачей E 57 Технические характеристики фрез серии Rich Mill Rich Mill RM4Z
