Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

Система расшифровки принятой немецкой компанией Ingersoll обозначения цельных твердосплавных фрез Стандартная или специальная конструкция В зависимости от типа

434 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.430

434 Система расшифровки принятой немецкой компанией Ingersoll обозначения цельных твердосплавных фрез Стандартная или специальная конструкция В зависимости от типа Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 430

Система расшифровки принятой немецкой компанией Ingersoll обозначения цельных твердосплавных фрез Стандартная или специальная конструкция В зависимости от типа

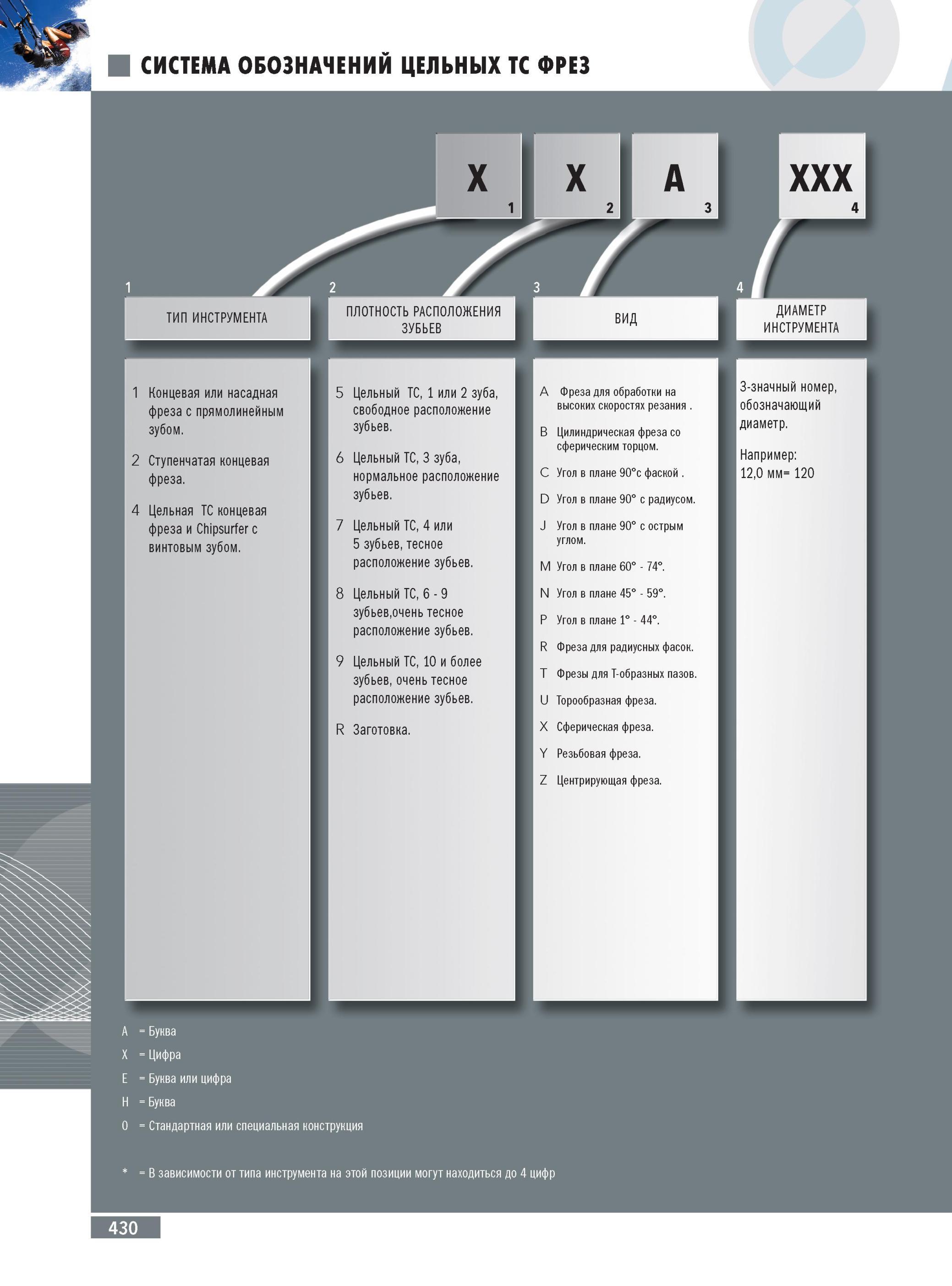

Система расшифровки принятой немецкой компанией Ingersoll обозначения цельных твердосплавных фрез Стандартная или специальная конструкция В зависимости от типа инструмента на этой позиции могут находиться до 4 цифр 430 Режущий инструмент Ingersoll Техническая информация I СИСТЕМА ОБОЗНАЧЕНИЙ ЦЕЛЬНЫХ ТС ФРЕЗ ТИП ИНСТРУМЕНТА ПЛОТНОСТЬ РАСПОЛОЖЕНИЯ ЗУБЬЕВ ВИД ДИАМЕТР ИНСТРУМЕНТА 1 Концевая или насадная фреза с прямолинейным зубом. 2 Ступенчатая концевая фреза. 4 Цельная ТС концевая фреза и Chipsurfer с винтовым зубом. 5 Цельный ТС, 1 или 2 зуба, свободное расположение зубьев. 6 Цельный ТС, 3 зуба, нормальное расположение зубьев. 7 Цельный ТС, 4 или 5 зубьев, тесное расположение зубьев. 8 Цельный ТС, 6 9 зубьев,очень тесное расположение зубьев. 9 Цельный ТС, 10 и более зубьев, очень тесное расположение зубьев. R Заготовка. A Фреза для обработки на высоких скоростях резания . B Цилиндрическая фреза сферическим торцом. C Угол в плане 90°с фаской . D Угол в плане 90° с радиусом. J Угол в плане 90° с острым углом. M Угол в плане 60° 74°. N Угол в плане 45° 59°. P Угол в плане 1° 44°. R Фреза для радиусных фасок. T Фрезы для Т-образных пазов. U Торообразная фреза. X Сферическая фреза. Y Резьбовая фреза. Z Центрирующая фреза. 3-значный номер, обозначающий диаметр. Например 12,0 мм= 120 A = Буква X = Цифра E = Буква или цифра H = Буква 0 =




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Справочная техническая информация для металлообработки на станках




Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

431 ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ВИНТОВ ДЛЯ СМЕННЫХ ПЛАСТИН INGERSOLL Обозначение SM40-050-50 SM40-060-50 SM40-070-00 SM40-079-20 SM40-080-10 SM40-080-50 SM40-090-00 SM Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 427431 432 СРАВНИТЕЛЬНАЯ ТАБЛИЦА ШЕРОХОВАТОСТЕЙ Черновое фрезерование Чистовое фрезерование Чистовая обработка Степень шероховатости lo Шероховатость Ra m Арифметическая ш Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 428432 433 СРАВНИТЕЛЬНАЯ ТАБЛИЦА ТВЕРДОСТИ (Согласно DIN 50 150) Режущий инструмент Ingersoll Техническая информация Прочность на растяжение Rm N/mm2 Твердость по Виккерсу Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 429433 435 Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил хвостовик T1 10 мм ц Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 431435 Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил хвостовик T1 10 мм ц436 Концевые твердосплавные фрезы Ingersoll Solid Carbide и Chip Surfer Стандартное исполнение и со сферической режущей частью Рекомендуемые режимы резания Скорость Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 432436 Концевые твердосплавные фрезы Ingersoll Solid Carbide и Chip Surfer Стандартное исполнение и со сферической режущей частью Рекомендуемые режимы резания Скорость437 СТАНДАРТНЫЕ концевые фрезы Ingersoll и фрезы сферическим торцом Материал заготовки Глубина резания Ширина резания ap рекоменд для ae DC mm Лг 'гг торцом Рекомен Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 433437
