Система подачи СОЖ в зону резания при точении металла на станках Существует 5 видов телескопических сопел резцов предназначенных для различных геометрий пластин

77 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.75

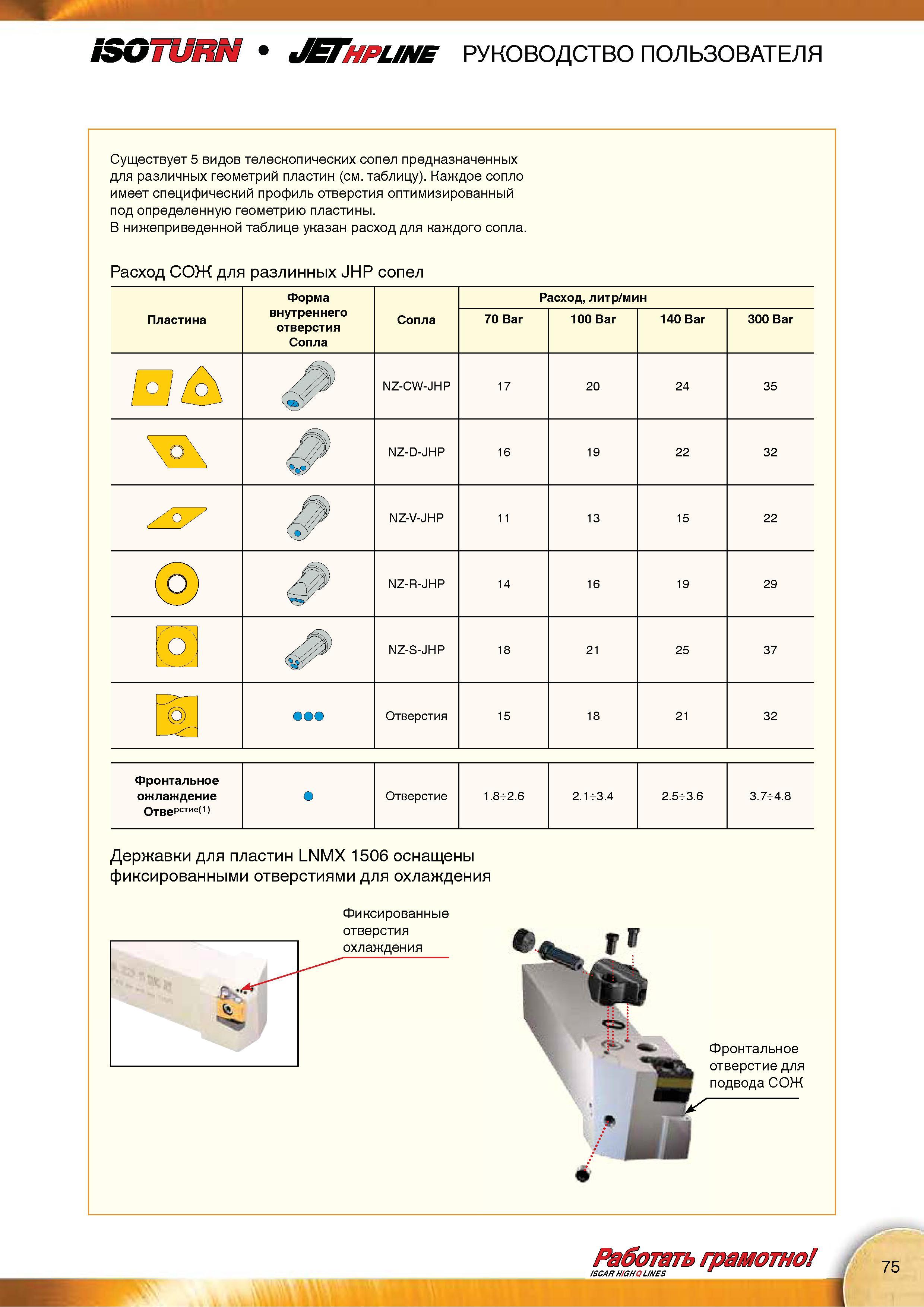

77 Система подачи СОЖ в зону резания при точении металла на станках Существует 5 видов телескопических сопел резцов предназначенных для различных геометрий пластин Каталог Каталог ISCAR 2015 Новая продукция для металлообработки Металлорежущий инструмент и оснастка Резцы Фрезы Сверла Сменные режущие пластины для обрабатывающих станков Стр. 75

Система подачи СОЖ в зону резания при точении металла на станках Существует 5 видов телескопических сопел резцов предназначенных для различных геометрий пластин

Система подачи СОЖ в зону резания при точении металла на станках Существует 5 видов телескопических сопел резцов предназначенных для различных геометрий пластин _ Каждое сопло имеет специфический профиль отверстия оптимизированный под определенную геометрию пластины. В нижеприведенной таблице указан расход для каждого сопла. Расход СОЖ для различных JHP сопел Пластина Форма внутреннего отверстия Сопла Сопла Расход, литр/мин 70 Ваг 100 Ваг 140 Ваг 300 Ваг EEI& NZ-CW-JHP 17 20 24 35 \о\ NZ-D-JHP 16 19 22 32 о NZ-V-JHP 11 13 15 22 NZ-R-JHP 14 16 19 29 ;о; NZ-S-JHP 18 21 25 37 5 Отверстия 15 18 21 32 Фронтальное ожлаждение ОтвеРстие(1> Отверстие 1.8 2.6 2.U3.4 2.5 -3.6 3.7 -4.8 Державки для пластин LNMX 1506 оснащены фиксированными отверстиями для охлаждения Фиксированные отверстия Г шЛ Фронтальное отверстие для подвода СОЖ Работать грамотно ISCAR H/GHQ LINES iSGTURN JET line руководство пользователя Iscar токарных
