Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SANDVIK COROMANT | Учебник SANDVIK COROMANT 2003 Обработка резанием (Всего 301 стр.)


Система обозначения сменных режущих пластин по ISO Часть 3 Цифры в пятой позиции кода определяют размер режущей кромки Толщина пластины Радиус при вершин

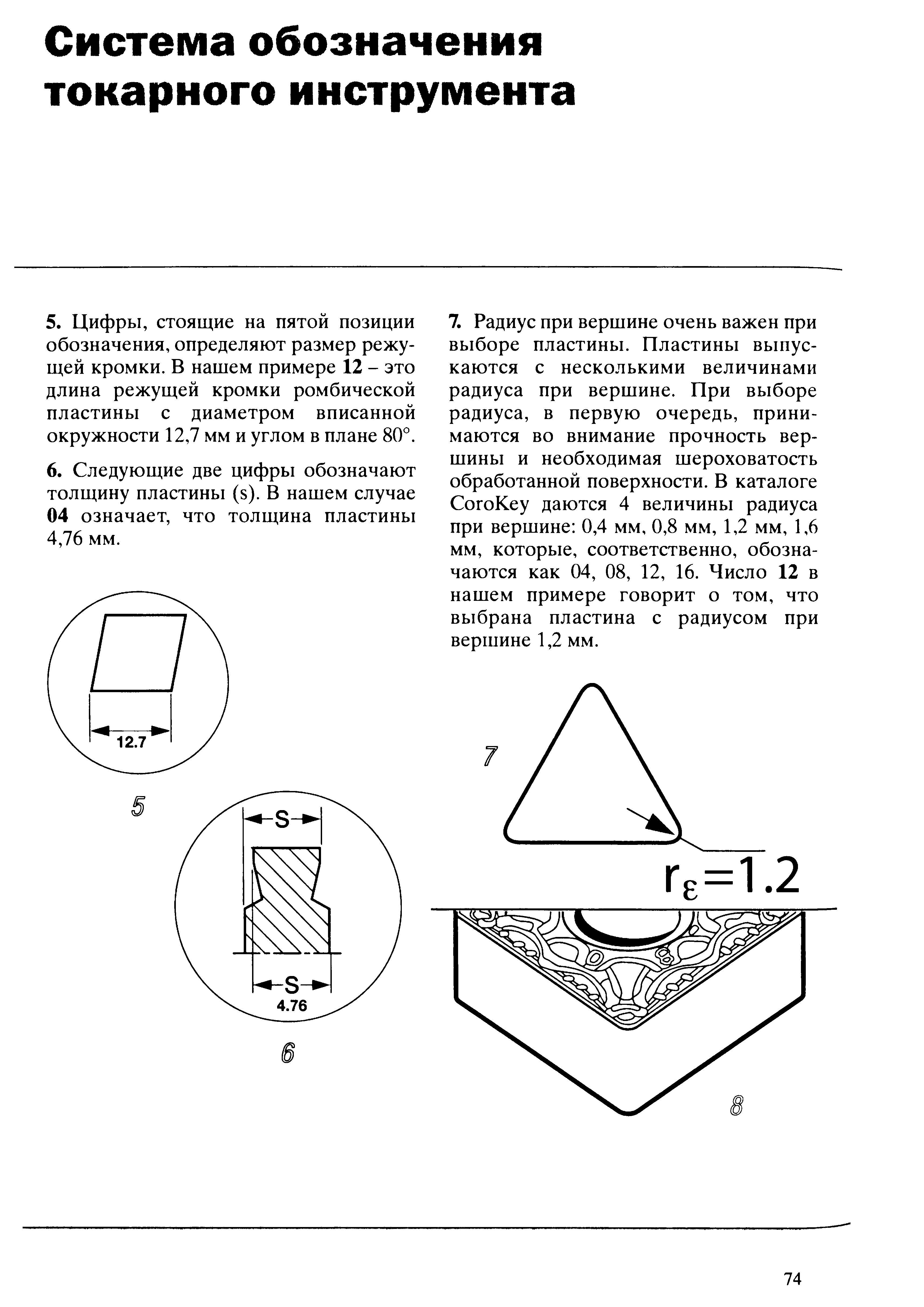

74 Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием Стр.74

74 Система обозначения сменных режущих пластин по ISO Часть 3 Цифры в пятой позиции кода определяют размер режущей кромки Толщина пластины Радиус при вершин Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 74

Система обозначения сменных режущих пластин по ISO Часть 3 Цифры в пятой позиции кода определяют размер режущей кромки Толщина пластины Радиус при вершин

Система обозначения сменных режущих пластин по ISO Часть 3 Цифры в пятой позиции кода определяют размер режущей кромки Толщина пластины Радиус при вершине очень важен при выборе пластины. Пластины выпускаются с несколькими величинами радиуса при вершине. При выборе радиуса в первую очередь принимаются во внимание прочность вершины и необходимая шероховатость обработанной поверхности. В каталоге СогоКеу даются 4 величины радиуса при вершине 04 мм 08 мм 12 мм 16 мм которые соответственно обозначаются как 04 08 12 16. Число 12 в нашем примере говорит о том что выбрана пластина с радиусом при вершине 12 мм. Система обозначения токарного инструмента Цифры стоящие на пятой позиции обозначения определяют размер режущей кромки. В нашем примере 12 - это длина режущей кромки ромбической пластины с диаметром вписанной окружности 127 мм и углом в плане 80. 6. Следующие две цифры обозначают толщину пластины (s). В нашем случае 04 означает что толщина пластины 476 мм. 7.



Обозначение пластин по ISO


SANDVIK COROMANT | Учебник SANDVIK COROMANT 2003 Обработка резанием (Всего 301 стр.)

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

71 Обозначение токарного резца со сменными режущими пластинами по ISO Часть 4 Длина режущей кромки (I) определяется размером пластины и ее формой которые в Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7171 Обозначение токарного резца со сменными режущими пластинами по ISO Часть 4 Длина режущей кромки (I) определяется размером пластины и ее формой которые в72 Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обознач Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7272 Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обознач73 Система обозначения сменных режущих пластин по ISO Часть 2 Третья позиция в коде обозначает точность изготовления пластины по толщине и диаметру вписанно Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7373 Система обозначения сменных режущих пластин по ISO Часть 2 Третья позиция в коде обозначает точность изготовления пластины по толщине и диаметру вписанно75 Система обозначения сменных режущих пластин по ISO Часть 4 Последнее место в обозначении отведено для описания геометрии передней поверхности пластины (с Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7575 Система обозначения сменных режущих пластин по ISO Часть 4 Последнее место в обозначении отведено для описания геометрии передней поверхности пластины (с76 В настоящее время нарезание наружной или внутренней резьбы обычная технологическая операция для токарных станков с ЧПУ и обрабатывающих центров которая в Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7676 В настоящее время нарезание наружной или внутренней резьбы обычная технологическая операция для токарных станков с ЧПУ и обрабатывающих центров которая в77 При токарной нарезке резьбы резьбовая сменная режущая пластина делает определенное число врезаний (проходов) вдоль нарезаемой поверхности заготовки Угол Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 7777 При токарной нарезке резьбы резьбовая сменная режущая пластина делает определенное число врезаний (проходов) вдоль нарезаемой поверхности заготовки Угол
