Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SANDVIK COROMANT | Учебник SANDVIK COROMANT 2003 Обработка резанием (Всего 301 стр.)

Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обознач

72 Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием Стр.72

72 Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обознач Учебник SANDVIK COROMANT 2003 Высокопроизводительная обработка металлов резанием на металлообрабатывающем оборудовании Стр. 72

Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обознач

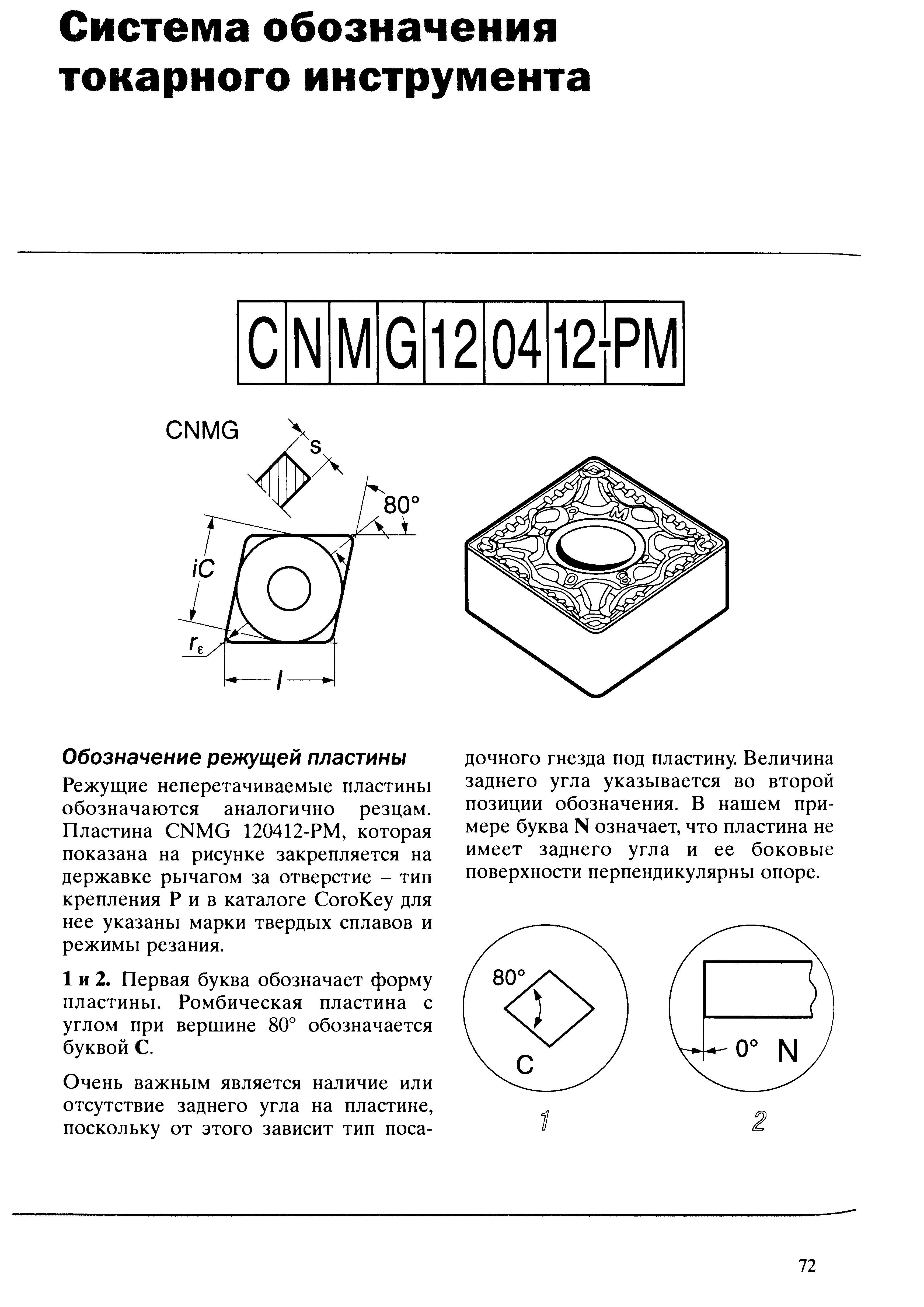

Система обозначения сменных режущих пластин по ISO Часть 1 Первая буква обозначает форму Величина заднего угла указывается во второй позиции кода обозначения Режущие неперетачиваемые пластины обозначаются аналогично резцам. Пластина CNMG 120412-РМ которая показана на рисунке закрепляется на державке рычагом за отверстие - тип крепления Р и в каталоге СогоКеу для нее указаны марки твердых сплавов и режимы резания. 1 и 2. Первая буква обозначает форму пластины. Ромбическая пластина с углом при вершине 80 обозначается буквой С. Очень важным является наличие или отсутствие заднего угла на пластине поскольку от этого зависит тип поса- дочного гнезда под пластину. Величина заднего угла указывается во второй позиции обозначения. В нашем примере буква N означает что пластина не имеет заднего угла и ее боковые поверхности перпендикулярны опоре. Система обозначения токарного инструмента С N М О 12 04 12 РМ и Обозначение режущей пластины
