Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

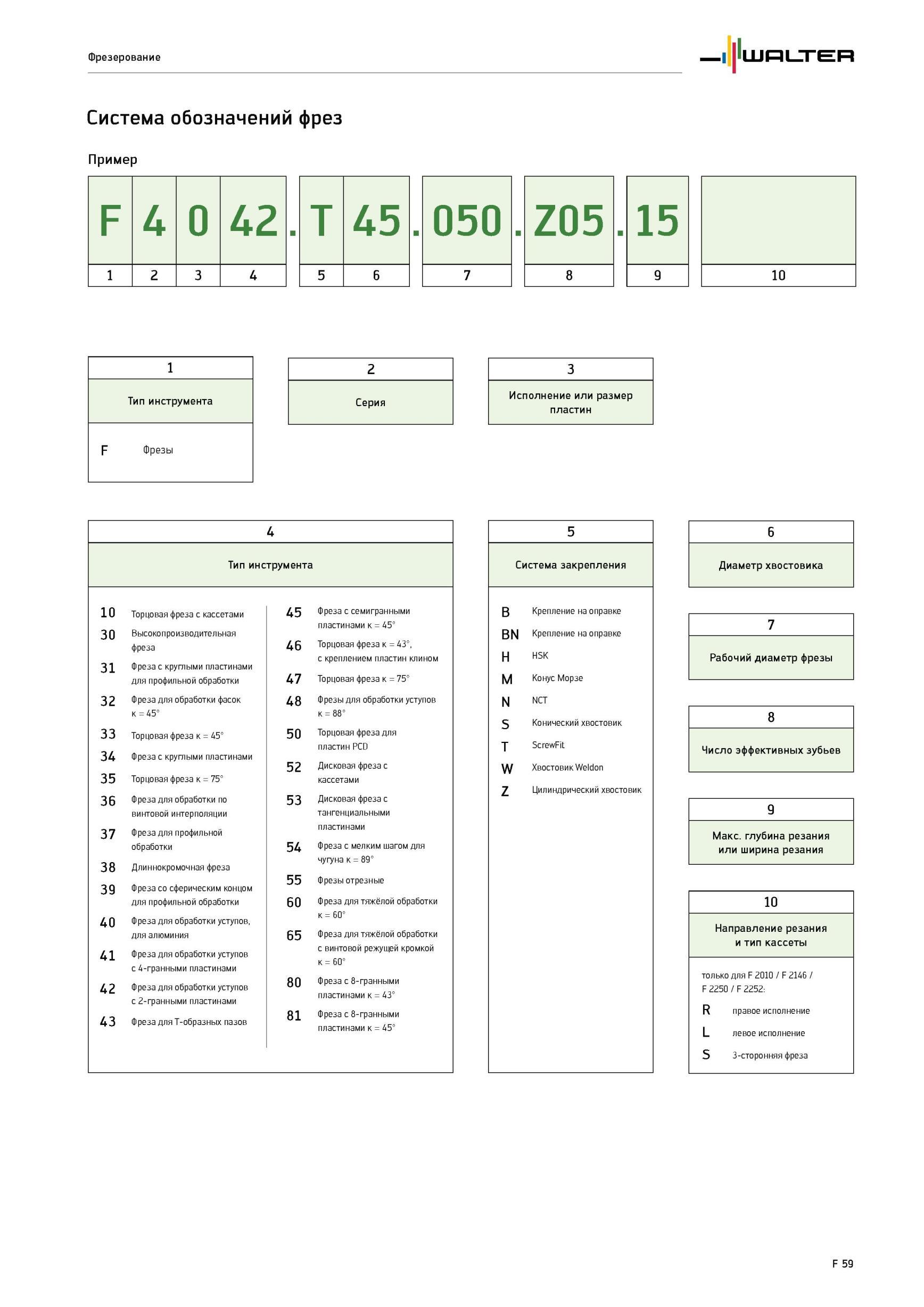

1709 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F59

1709 Система обозначений фрез Исполнение или размер пластин 4 Тип инструмента 10 Торцовая фреза с кассетами 30 Высокопроизводительная фреза 31 Фреза с круглыми пла Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F59

Система обозначений фрез Исполнение или размер пластин 4 Тип инструмента 10 Торцовая фреза с кассетами 30 Высокопроизводительная фреза 31 Фреза с круглыми пла

Система обозначений фрез Исполнение или размер пластин 4 Тип инструмента 10 Торцовая фреза с кассетами 30 Высокопроизводительная фреза 31 Фреза с круглыми пластинами для профильной обработки 32 Фреза для обработки фасок к 45° 33 Торцовая фреза к 45° 34 Фреза с круглыми пластинами 35 Торцовая фреза к 75° 36 Фреза для обработки по винтовой интерполяции 37 Фреза для профильной обработки 38 Длиннокромочная фреза 39 Фреза со сферическим концом для профильной обработки 40 Фреза для обработки уступов, для алюминия 41 Фреза для обработки уступов с 4-гранными пластинами 42 Фреза для обработки уступов с 2-гранными пластинами 43 Фреза для T-образных пазов 45 Фреза с семигранными пластинами к 45° 46 Торцовая фреза к 43°, с креплением пластин клином 47 Торцовая фреза к 75° 48 Фрезы для обработки уступов к 88° 50 Торцовая фреза для пластин PCD 52 Дисковая фреза с кассетами 53 Дисковая фреза с тангенциальными пластинами 54 Фреза с мелким шагом для чугуна к 89° 55 Фрезы отрезные 60 Фреза для тяжёлой обработки к 60° 65 Фреза для тяжёлой обработки с винтовой режущей кромкой к 60° 80 Фреза с 8-гранными пластинами к 43° 81 Фреза с 8-гранными пластинами к 45° 5 Система закрепления B Крепление на оправке BN Крепление на оправке H HSK M Конус Морзе N NCT S Конический хвостовик T ScrewFit W Хвостовик Weldon Z Цилиндрический хвостовик 6 Диаметр хвостовика 7 Рабочий диаметр фрезы 8 Число эффективных зубьев 9 Максимальная глубина резания или ширина резания 10 Направление резания и тип кассеты только для F 2010 / F 2146 / F2250/F2252 R правое исполнение L левое исполнение S 3-сторонняя фреза F 59 Тип инструмента F Фрезы Фрезерование Пример F 4 0 42. T 45. .050, Z05, 15 1 2 3 4 5 6 7 8 9 10 2 Серия 3
