INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

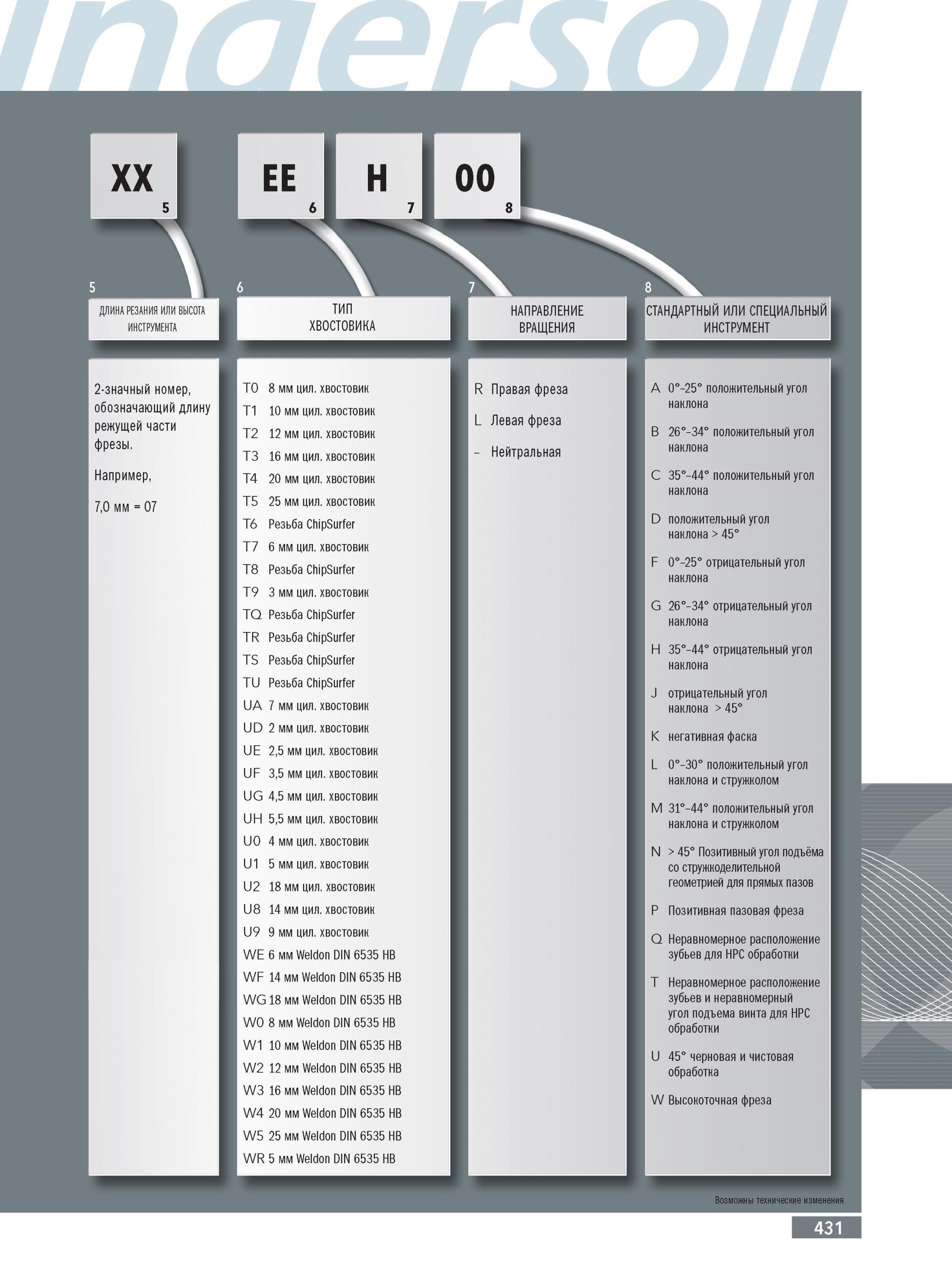

Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил хвостовик T1 10 мм ц

435 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.431

435 Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил хвостовик T1 10 мм ц Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 431

Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил хвостовик T1 10 мм ц

Система кодирования обозначения цельных твердосплавных фрез Ингерсол Тип хвостовой части фрезерного металлорежущего инструмента T0 8 мм цил. хвостовик T1 10 мм цил. хвостовик T2 12 мм цил. хвостовик T3 16 мм цил. хвостовик T4 20 мм цил. хвостовик T5 25 мм цил. хвостовик T6 Резьба diipSurfer T7 6 мм цил. хвостовик T8 Резьба ChipSurfer T9 3 мм цил. хвостовик TQ Резьба ChipSurfer TR Резьба ChipSurfer TS Резьба ChipSurfer TU Резьба ChipSurfer UA 7 мм цил. хвостовик UD 2 мм цил. хвостовик UE 2,5 мм цил. хвостовик UF 3,5 мм цил. хвостовик UG 4,5 мм цил. хвостовик UH 5,5 мм цил. хвостовик U0 4 мм цил. хвостовик U1 5 мм цил. хвостовик U2 18 мм цил. хвостовик U8 14 мм цил. хвостовик U9 9 мм цил. хвостовик WE 6 мм Weldon DIN 6535 HB WF 14 мм Weldon DIN 6535 HB WG 18 мм Weldon DIN 6535 HB W0 8 мм Weldon DIN 6535 HB W1 10 мм Weldon DIN 6535 HB W2 12 мм Weldon DIN 6535 HB W3 16 мм Weldon DIN 6535 HB W4 20 мм Weldon DIN 6535 HB W5 25 мм Weldon DIN 6535 HB WR 5 мм Weldon DIN 6535 HB НАПРАВЛЕНИЕ ВРАЩЕНИЯ R Правая фреза L Левая фреза Нейтральная СТАНДАРТНЫЙ ИЛИ CПЕЦИАЛЬНЫИ ИНСТРУМЕНТ Режущий инструмент Ingersoll Техническая информация A 0°-25° положительный угол наклона B 26°-34° положительный угол наклона C 35°-44° положительный угол наклона D положительный угол наклона > 45° F 0°-25° отрицательный угол наклона G 26°-34° отрицательный угол наклона H 35°-44° отрицательный угол наклона J отрицательный угол наклона > 45° K негативная фаска L 0°-30° положительный угол наклона и стружколом M 31°-44° положительный угол наклона и стружколом N > 45° Позитивный угол подъёма стружкоделительной геометрией для прямых пазов P Позитивная пазовая фреза Q Неравномерное расположение зубьев для HPC обработки T Неравномерное расположение зубьев и неравномерный угол подъема винта для HPC обработки U 45° черновая и чистовая обработка W Высокоточная фреза Возможны технические изменения 5 6 431 принятой немецкой компанией Ingersoll XX 5 EE 6 H 7 00 8 ДЛИНА РЕЗАНИЯ ИЛИ ВЫСОТА ИНСТРУМЕНТА 2-значный номер, обозначающий длину режущей части фрезы. Например, 7,0 мм = 07 ТИП ХВОСТОВИКА
