57 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.57

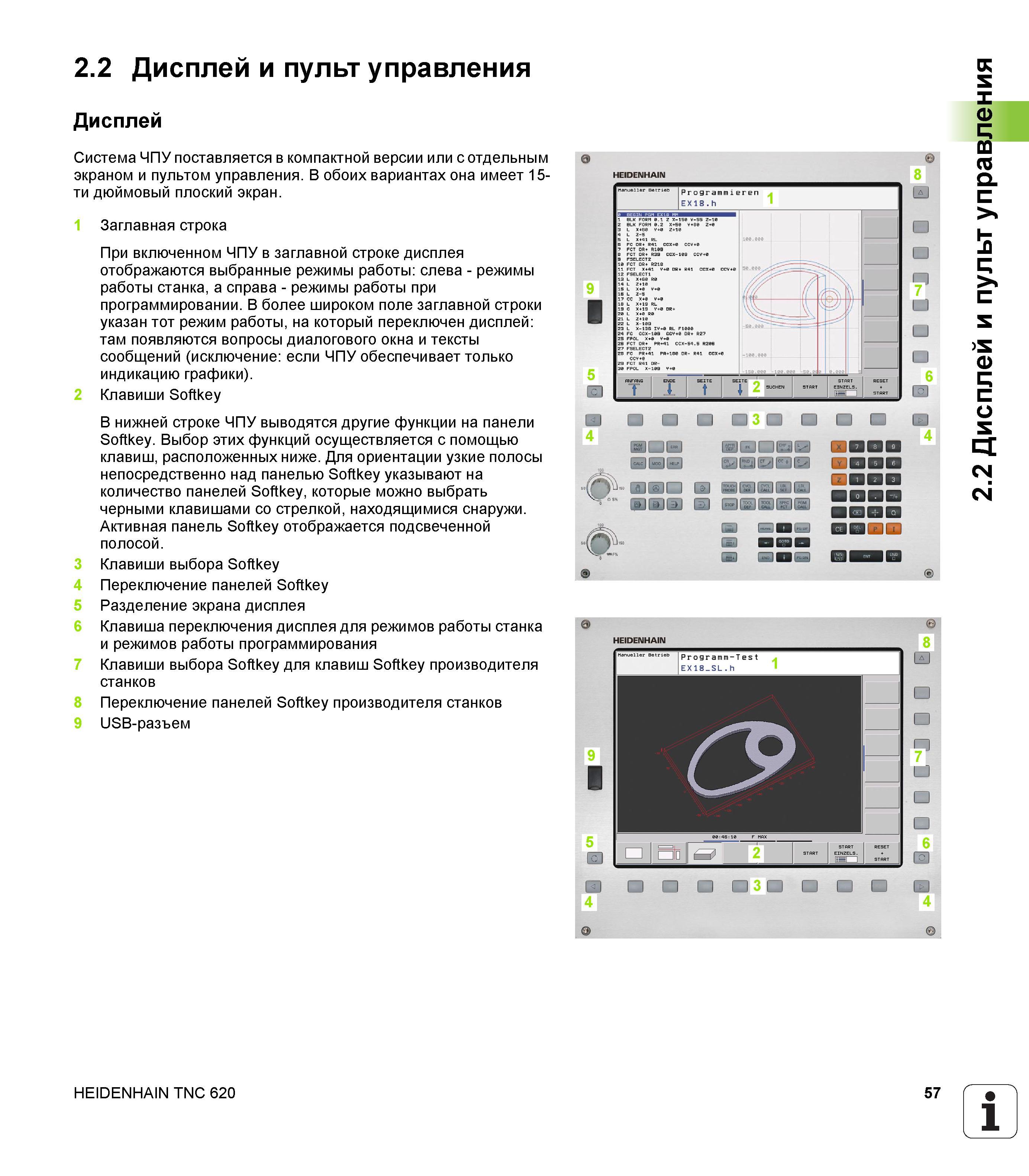

57 Система ЧПУ поставляется в компактной версии или с отдельным экраном и пультом управления В обоих вариантах она имеет 15- ти дюймовый плоски Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 57

Система ЧПУ поставляется в компактной версии или с отдельным экраном и пультом управления В обоих вариантах она имеет 15- ти дюймовый плоски

Система ЧПУ поставляется в компактной версии или с отдельным экраном и пультом управления. В обоих вариантах она имеет 15- ти дюймовый плоский экран. 1 Заглавная строка При включенном ЧПУ в заглавной строке дисплея отображаются выбранные режимы работы слева - режимы работы станка а справа - режимы работы при программировании. В более широком поле заглавной строки указан тот режим работы на который переключен дисплей там появляются вопросы диалогового окна и тексты сообщений (исключение если ЧПУ обеспечивает только индикацию графики). 2 Клавиши Softkey В нижней строке ЧПУ выводятся другие функции на панели Softkey. Выбор этих функций осуществляется с помощью клавиш расположенных ниже. Для ориентации узкие полосы непосредственно над панелью Softkey указывают на количество панелей Softkey которые можно выбрать черными клавишами со стрелкой находящимися снаружи. Активная панель Softkey отображается подсвеченной полосой. 3 Клавиши выбора Softkey 4 Переключение панелей Softkey 5 Разделение экрана дисплея 6 Клавиша переключения дисплея для режимов работы станка и режимов работы программирования 7 Клавиши выбора Softkey для клавиш Softkey производителя станков 8 Переключение панелей Softkey производителя станков 9 USB-разъем 5 EI пичмиаг Programmieren г eu form e2 x se у8 z e 12 FS&SCIt 24 FC CCX-309 CCV+0 DR R27 Кянввл 2 I B3 Г I йЦС I WO l j 8 В a 7 a u 4 ODD mrein s из ню и и Liai. S7I G 31 4 HEIDENHAIN TNC 620 57 1 V У 2.2 Дисплей и пульт управления 2.2 Дисплей и пульт управления Дисплей
