HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Система базирования заготовок от Hoffmann Group для горизонтально-фрезерных станков состоит из следующих деталей Базовая плита с 6 зажимны

1013 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.989

1013 Система базирования заготовок от Hoffmann Group для горизонтально-фрезерных станков состоит из следующих деталей Базовая плита с 6 зажимны Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 989

Система базирования заготовок от Hoffmann Group для горизонтально-фрезерных станков состоит из следующих деталей Базовая плита с 6 зажимны

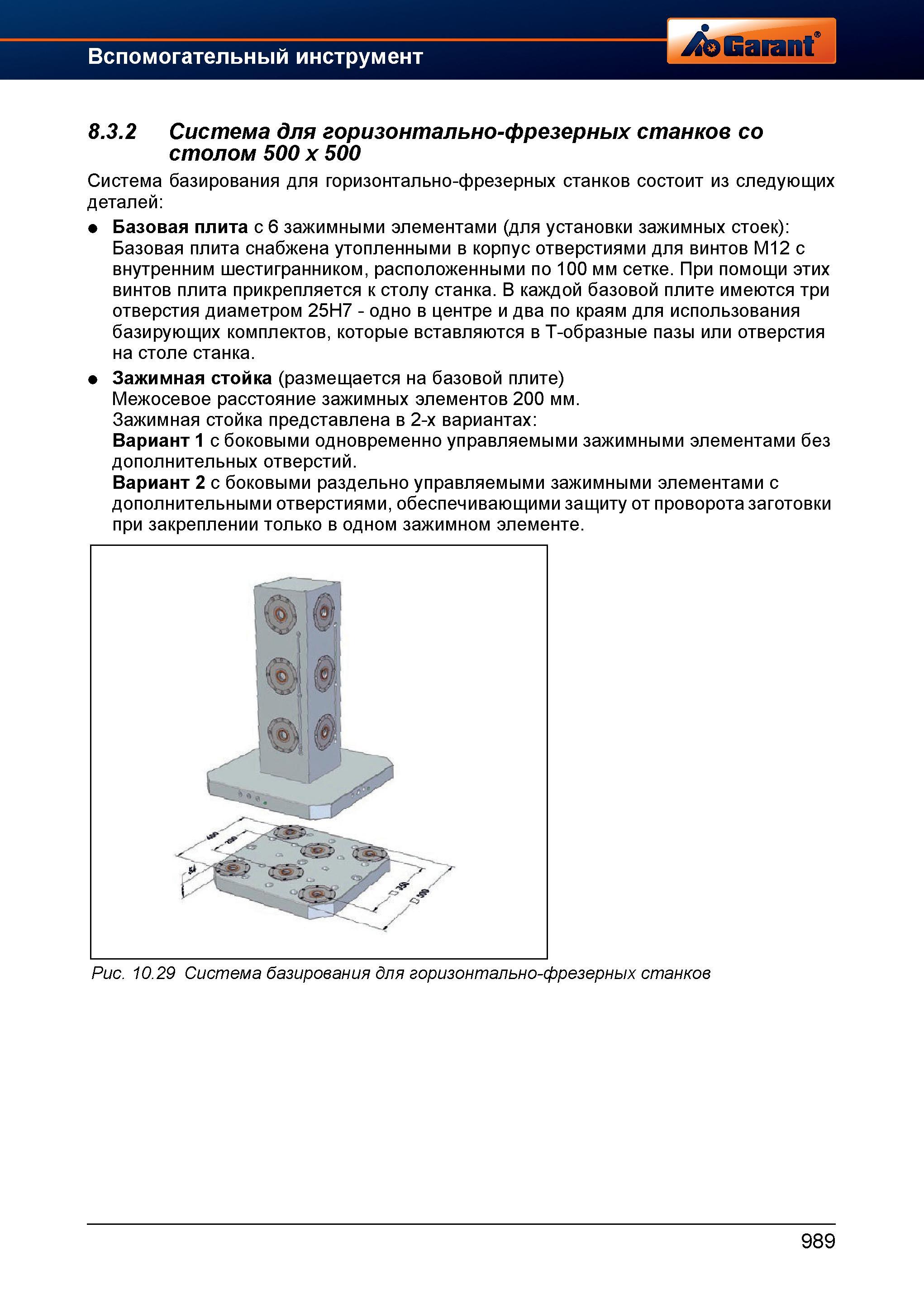

Система базирования заготовок от Hoffmann Group для горизонтально-фрезерных станков состоит из следующих деталей Базовая плита с 6 зажимными элементами (для установки зажимных стоек) Базовая плита снабжена утопленными в корпус отверстиями для винтов М12 с внутренним шестигранником, расположенными по 100 мм сетке. При помощи этих винтов плита прикрепляется к столу станка. В каждой базовой плите имеются три отверстия диаметром 25Н7 - одно в центре и два по краям для использования базирующих комплектов, которые вставляются в Т-образные пазы или отверстия на столе станка. Зажимная стойка (размещается на базовой плите) Межосевое расстояние зажимных элементов 200 мм. Зажимная стойка представлена в 2-х вариантах Вариант 1 с боковыми одновременно управляемыми зажимными элементами без дополнительных отверстий. Вариант 2 с боковыми раздельно управляемыми зажимными элементами с дополнительными отверстиями, обеспечивающими защиту от проворота заготовки при закреплении только в одном зажимном элементе. Рис. 10.29 Система базирования для горизонтально-фрезерных станков 989 8.3.2 Система для горизонтально-фрезерных станков со столом 500 x 500
