HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

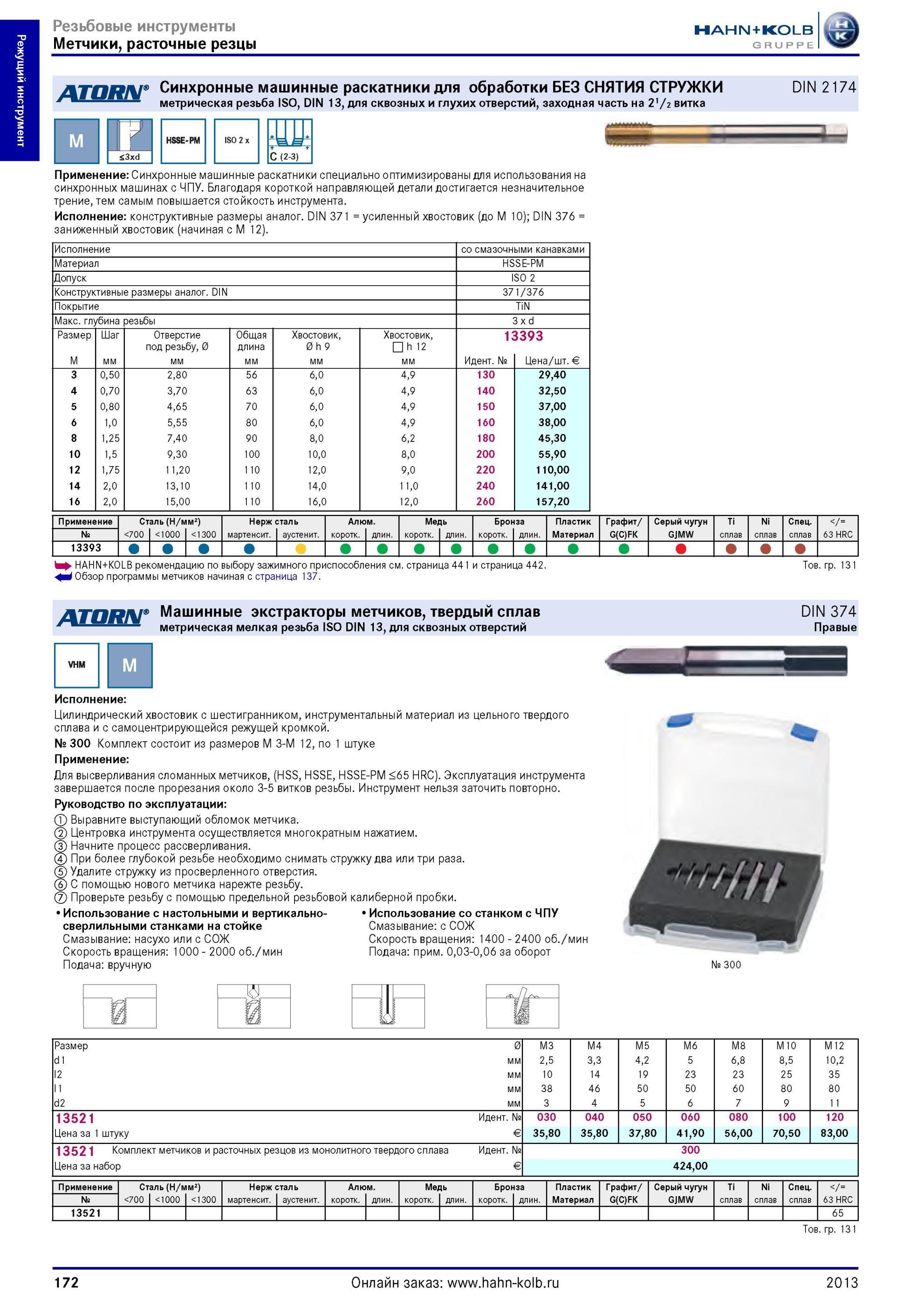

172 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.172

172 Синхронные машинные раскатники Hahn Kolb для обработки БЕЗ СНЯТИЯ СТРУЖКИ метрическая резьба ISO, DIN 13, для сквозных и глухих отверстий, заходная ча Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 172

Синхронные машинные раскатники Hahn Kolb для обработки БЕЗ СНЯТИЯ СТРУЖКИ метрическая резьба ISO, DIN 13, для сквозных и глухих отверстий, заходная ча

Синхронные машинные раскатники Hahn Kolb для обработки БЕЗ СНЯТИЯ СТРУЖКИ метрическая резьба ISO, DIN 13, для сквозных и глухих отверстий, заходная часть на 21/2 витка е=- DIN 2174 C (2-3) Применение Синхронные машинные раскатники специально оптимизированы для использования на синхронных машинах с ЧПУ. Благодаря короткой направляющей детали достигается незначительное трение, тем самым повышается стойкость инструмента. Исполнение конструктивные размеры аналог. DIN 371 усиленный хвостовик (до M 10); DIN 376 заниженный хвостовик (начиная с M 12). Исполнение со смазочными канавками Материал HSSE-PM Допуск ISO 2 Конструктивные размеры аналог. DIN 37 1/376 Покрытие TiN Максимальная глубина резьбы 3xd Размер Шаг Отверстие Общая Хвостовик, Хвостовик, 13393 под резьбу, 0 длина 0 h 9 h 12 M мм Идентификационный номер № Цена / шт. Евро € 3 0,50 2,80 56 6,0 4,9 130 29,40 4 0,70 3,70 63 6,0 4,9 140 32,50 5 0,80 4,65 70 6,0 4,9 150 37,00 6 1,0 5,55 80 6,0 4,9 160 38,00 8 1,25 7,40 90 8,0 6,2 180 45,30 10 1,5 9,30 100 10,0 8,0 200 55,90 12 1,75 11,20 110 12,0 9,0 220 110,00 14 2,0 13,10 110 14,0 11,0 240 141,00 16 2,0 15,00 110 16,0 12,0 260 157,20 Применение № Сталь (Н/мм2) 700 1000 1300 Нержавеющая сталь мартенситная аустенитная Алюминий Короткостружечный Длинностружечный Медь Короткостружечный Длинностружечный Бронза Короткостружечный Длинностружечный Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC 13393 h рекомендацию по выбору зажимного приспособления см. страница 441 и страница 442. i Обзор программы метчиков начиная с страница 137. Товарная группа 131 Машинные экстракторы метчиков, твердый сплав метрическая мелкая резьба ISO DIN 13, для сквозных отверстий DIN 374 Правые Исполнение Цилиндрический хвостовик с шестигранником, инструментальный материал из цельного твердого сплава и с самоцентрирующейся режущей кромкой. № 300 Комплект состоит из размеров M 3-M 12, по 1 штуке Применение Для высверливания сломанных метчиков, (HSS, HSSE, HSSE-PM 65 HRC). Эксплуатация инструмента завершается после прорезания около 3-5 витков резьбы. Инструмент нельзя заточить повторно. Руководство по эксплуатации Выравните выступающий обломок метчика. Центровка инструмента осуществляется многократным нажатием. Начните процесс рассверливания. При более глубокой резьбе необходимо снимать стружку два или три раза. Удалите стружку из просверленного отверстия. С помощью нового метчика нарежте резьбу. Проверьте резьбу с помощью предельной резьбовой калиберной пробки. Использование с настольными и вертикально- Использование со станком с ЧПУ сверлильными станками на стойке Смазывание с СОЖ Смазывание насухо или с СОЖ Скорость вращения 1400 2400 об./мин Скорость вращения 1000 2000 об./мин Подача прим. 0,03-0,06 за оборот Подача вручную m/ii № 300 1 йГ J шГ Размер d1 12 11 d2 мм M3 2,5 10 38 3 M4 3,3 14 46 4 M5 4,2 19 50 5 M6 5 23 50 6 M8 6,8 23 60 7 M10 8,5 25 M 12 10,2 35 80 13521 Цена за 1 штуку Идентификационный номер № Евро € 030 35,80 040 35,80 050 37,80 060 41,90 080 56,00 100 70,50 120 83,00 13521 Комплект метчиков и расточных резцов из монолитного твердого сплава Идентификационный номер № Цена за набор Евро € 300 424,00 Применение № Сталь (Н/мм2) 700 I 1000 I 1300 Нержавеющая сталь мартенситная аустенитная Алюминий Короткостружечный Длинностружечный Медь Короткостружечный Длинностружечный Бронза Короткостружечный Длинностружечный Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC 13521 65 Товарная группа 131 172 2013
