Силы, вращающий момент, потребление мощности при сверлении Главная составляющая силы резания Для расчёта касательной составляющей силы рез

211 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.183

211 Силы, вращающий момент, потребление мощности при сверлении Главная составляющая силы резания Для расчёта касательной составляющей силы рез Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 183

Силы, вращающий момент, потребление мощности при сверлении Главная составляющая силы резания Для расчёта касательной составляющей силы рез

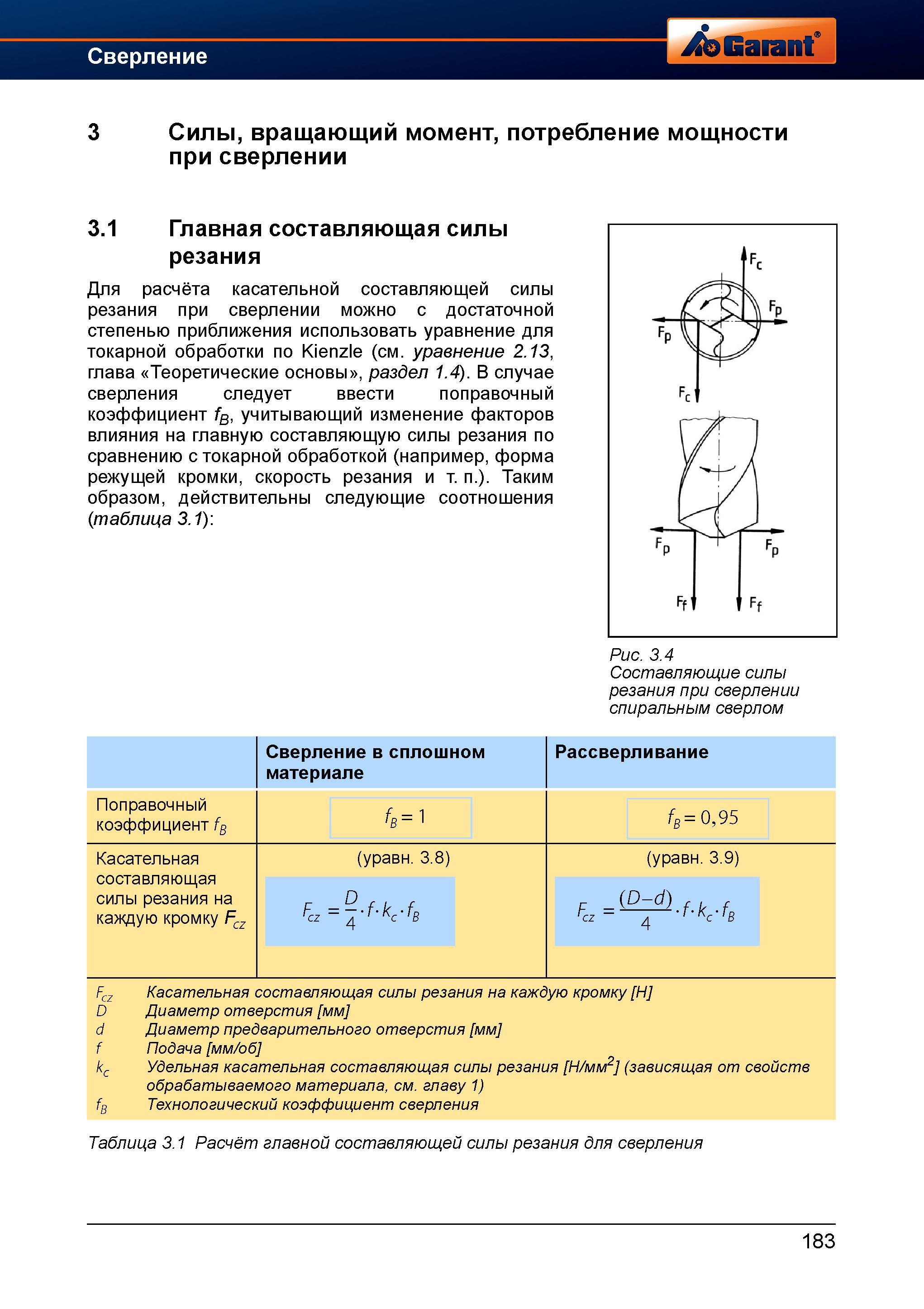

Силы, вращающий момент, потребление мощности при сверлении Главная составляющая силы резания Для расчёта касательной составляющей силы резания при сверлении можно с достаточной степенью приближения использовать уравнение для токарной обработки по Kienzle (см. уравнение 2.13, глава Теоретические основы , раздел 1.4). В случае сверления следует ввести поправочный коэффициент fB, учитывающий изменение факторов влияния на главную составляющую силы резания по сравнению с токарной обработкой (например, форма режущей кромки, скорость резания и т. п.). Таким образом, действительны следующие соотношения (таблица 3.1) Рис. 3.4 Составляющие силы резания при сверлении спиральным сверлом Сверление в сплошном материале Рассверливание Поправочный коэффициент fc fB - 1 fB - 0,95 Касательная (уравн. 3.8) (уравн. 3.9) составляющая силы резания на каждую кромку Fcz Fcz -D f'kc-fc F (D-d) fk f Fcz - 4 f kc fB Fcz Касательная составляющая силы резания на каждую кромку Н D Диаметр отверстия мм d Диаметр предварительного отверстия мм f Подача мм/об kc Удельная касательная составляющая силы резания Н/мм2 (зависящая от свойств обрабатываемого материала, см. главу 1) fB Технологический коэффициент сверления Таблица 3.1 Расчёт главной составляющей силы резания для сверления 183 3
