Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Силовые фрезерные патроны Korloy Серия NPM BT-NPM

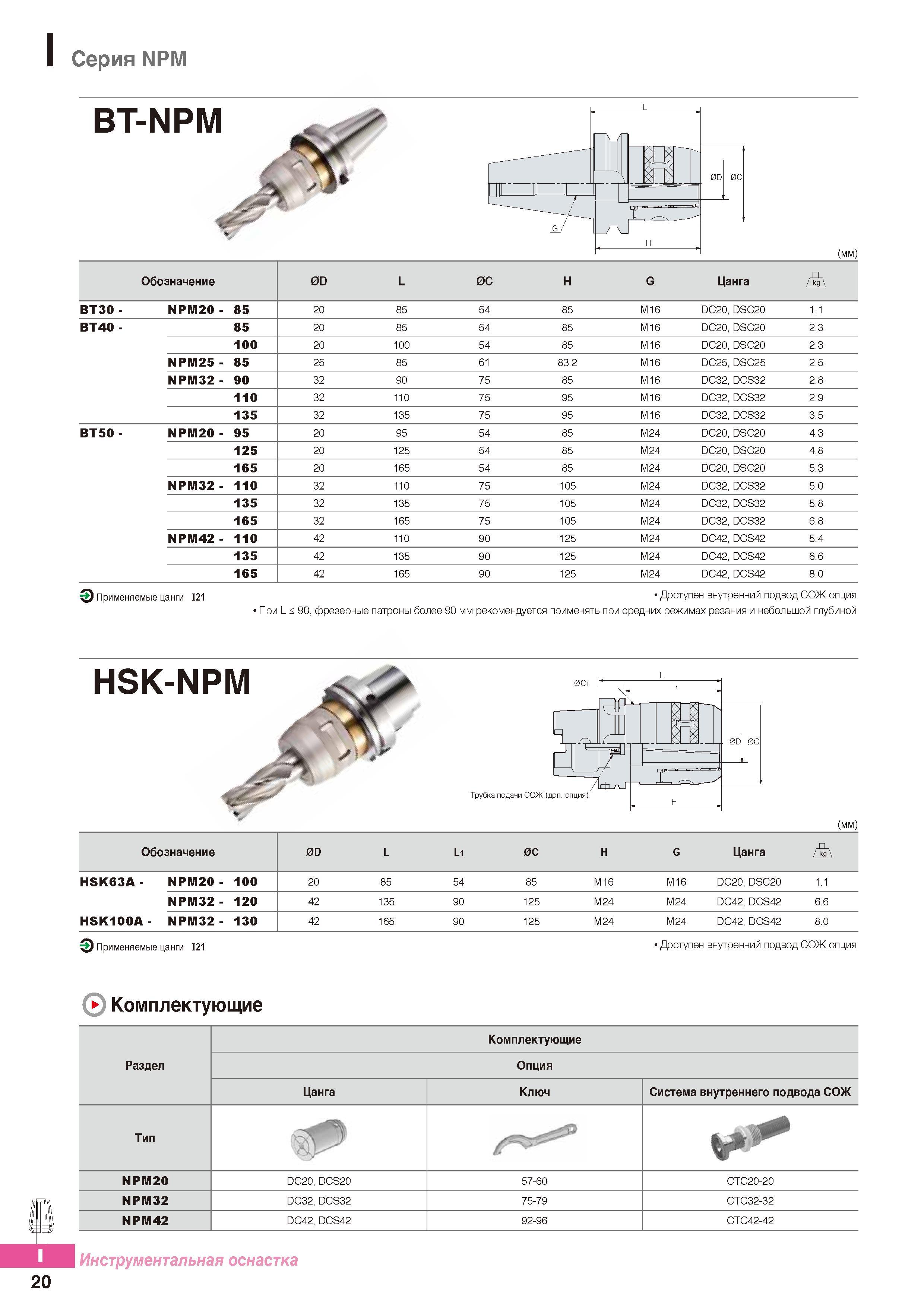

937 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I20

937 Силовые фрезерные патроны Korloy Серия NPM BT-NPM Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I20

Силовые фрезерные патроны Korloy Серия NPM BT-NPM

Силовые фрезерные патроны Korloy Серия NPM BT-NPM _ (мм) Обозначение 0D L 0С H G Цанга ZmA ВТ30- NPM20 - 85 20 85 54 85 М16 DC20, DSC20 1.1 ВТ40 - 85 20 85 54 85 М16 DC20, DSC20 2.3 100 20 100 54 85 М16 DC20, DSC20 2.3 NPM25- 85 25 85 61 83.2 М16 DC25, DSC25 2.5 NPM32- 90 32 90 75 85 М16 DC32, DCS32 2.8 110 32 110 75 95 М16 DC32, DCS32 2.9 135 32 135 75 95 М16 DC32, DCS32 3.5 ВТ50- NPM20 - 95 20 95 54 85 М24 DC20, DSC20 4.3 125 20 125 54 85 М24 DC20, DSC20 4.8 165 20 165 54 85 М24 DC20, DSC20 5.3 NPM32- 110 32 110 75 105 М24 DC32, DCS32 5.0 135 32 135 75 105 М24 DC32, DCS32 5.8 165 32 165 75 105 М24 DC32, DCS32 6.8 NPM42 - 110 42 110 90 125 М24 DC42, DCS42 5.4 135 42 135 90 125 М24 DC42, DCS42 6.6 165 42 165 90 125 М24 DC42, DCS42 8.0 Применяемые цанги I21 Доступен внутренний подвод СОЖ опция При L < 90, фрезерные патроны более 90 мм рекомендуется применять при средних режимах резания и небольшой глубиной HSK-NPM (мм) Обозначение 0D L Li 0С H G Цанга Zjkgx HSK63A- NPM20- 100 20 85 54 85 М16 М16 DC20, DSC20 1.1 NPM32- 120 42 135 90 125 М24 М24 DC42, DCS42 6.6 HSK100A- NPM32- 130 42 165 90 125 М24 М24 DC42, DCS42 8.0 Применяемые цанги I21 Доступен внутренний подвод СОЖ опция Комплектующие Раздел Комплектующие Опция Цанга Ключ Система внутреннего подвода СОЖ Тип % NPM20 DC20, DCS20 57-60 СТС20-20 NPM32 DC32, DCS32 75-79 СТС32-32 NPM42 DC42, DCS42 92-96 СТС42-42 Инструментальная оснастка 20
