HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Сила резания при шлифовании складывается из касательной силы Ft (соответствует касательной составляющей силы резания Fcm), перпендикулярно

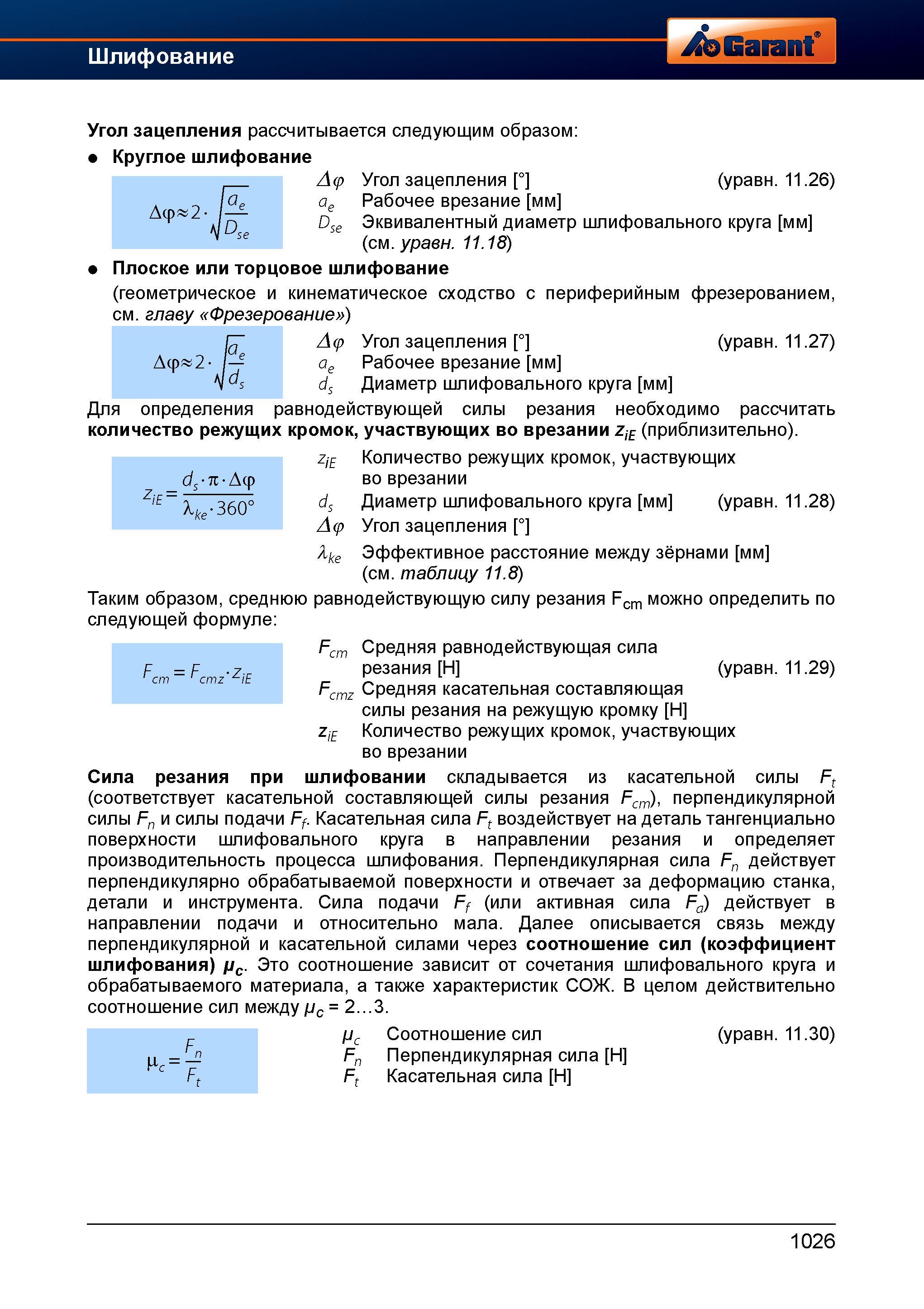

1050 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1026

1050 Сила резания при шлифовании складывается из касательной силы Ft (соответствует касательной составляющей силы резания Fcm), перпендикулярно Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 1026

Сила резания при шлифовании складывается из касательной силы Ft (соответствует касательной составляющей силы резания Fcm), перпендикулярно

Сила резания при шлифовании складывается из касательной силы Ft (соответствует касательной составляющей силы резания Fcm), перпендикулярной силы Fn и силы подачи Ff. Касательная сила Ft воздействует на деталь тангенциально поверхности шлифовального круга в направлении резания и определяет производительность процесса шлифования. Перпендикулярная сила Fn действует перпендикулярно обрабатываемой поверхности и отвечает за деформацию станка, детали и инструмента. Сила подачи Ff (или активная сила Fa) действует в направлении подачи и относительно мала. Далее описывается связь между перпендикулярной и касательной силами через соотношение сил (коэффициент шлифования) ус. Это соотношение зависит от сочетания шлифовального круга и обрабатываемого материала, а также характеристик СОЖ. В целом действительно соотношение сил между Vc = 2...3. Соотношение сил (уравн. 11.30) Перпендикулярная сила Н Касательная сила Н Vc Ft 1026 Угол зацепления рассчитывается следующим образом Круглое шлифование Угол зацепления (уравн. и.26) ae Рабочее врезание мм Dse Эквивалентный диаметр шлифовального круга мм (см. уоавн. 11.18) Плоское или торцовое шлифование (геометрическое и кинематическое сходство с периферийным см. главу Фрезерование ) фрезерованием, Аф 2 - б А/ ds Aq Угол зацепления ° ae Рабочее врезание мм ds Диаметр шлифовального круга мм (уравн. 11.27) Для определения равнодействующей силы резания необходимо рассчитать количество режущих кромок, участвующих во врезании ziE (приблизительно). ziE Z;r = ds -п- Аф X ke -3 (3 о ° Количество режущих кромок, участвующих во врезании Диаметр шлифовального круга мм (уравн. 11.28) Угол зацепления ° Эффективное расстояние между зёрнами мм (см. таблицу 11.8) Таким образом, среднюю равнодействующую силу резания Fcm можно определить по следующей формуле ds Aq he F = F - cm cmz Z;c Fc. Fc (уравн. 11.29) Средняя равнодействующая сила резания Н Средняя касательная составляющая силы резания на режущую кромку Н ziE Количество режущих кромок, участвующих во врезании
