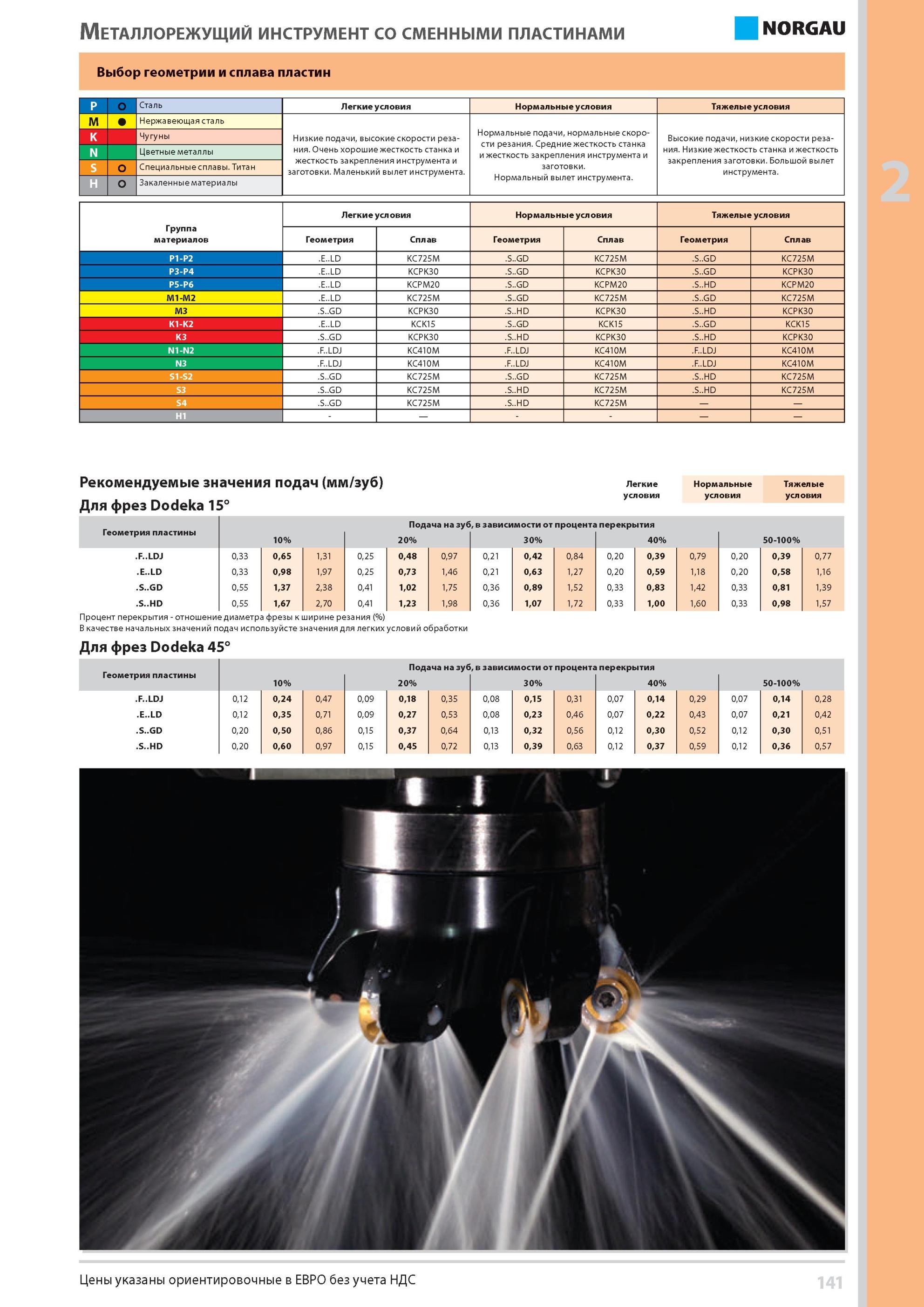

Выбор геометрии и сплава пластин Металлорежущий инструмент со сменными пластинами Сталь Легкие условия Нормальные условия Тяжелые условия M Нержавеющая ста

Выбор геометрии и сплава пластин Металлорежущий инструмент со сменными пластинами Сталь Легкие условия Нормальные условия Тяжелые условия M Нержавеющая сталь Низкие подачи, высокие скорости резания. Очень хорошие жесткость станка и жесткость закрепления инструмента и заготовки. Маленький вылет инструмента. Нормальные подачи, нормальные скорости резания. Средние жесткость станка и жесткость закрепления инструмента и заготовки. Нормальный вылет инструмента. Высокие подачи, низкие скорости резания. Низкие жесткость станка и жесткость закрепления заготовки. Большой вылет инструмента. K Чугуны N Цветные металлы S О Специальные сплавы. Титан h о Закаленные материалы Группа материалов Легкие условия Нормальные условия Тяжелые условия Геометрия Сплав Геометрия Сплав Геометрия Сплав P1-P2 .E..LD KC725M .S..GD KC725M .S..GD KC725M P3-P4 .E..LD KCPK30 .S..GD KCPK30 .S..GD KCPK30 P5-P6 .E..LD KCPM20 .S..GD KCPM20 .S..HD KCPM20 M1-M2 .E..LD KC725M .S..GD KC725M .S..GD KC725M M3 .S..GD KCPK30 .S..HD KCPK30 .S..HD KCPK30 K1-K2 .E..LD KCK15 .S..GD KCK15 .S..GD KCK15 K3 .S..GD KCPK30 .S..HD KCPK30 .S..HD KCPK30 N1-N2 .F..LDJ KC410M .F..LDJ KC410M .F..LDJ KC410M N3 .F..LDJ KC410M .F..LDJ KC410M .F..LDJ KC410M S1-S2 .S..GD KC725M .S..GD KC725M .S..HD KC725M S3 .S..GD KC725M .S..HD KC725M .S..HD KC725M S4 .S..GD KC725M .S..HD KC725M H1 Рекомендуемые значения подач (мм/зуб) Для фрез Dodeka 15° Легкие условия Подача на зуб, в зависимости от процента перекрытия Нормальные условия Тяжелые условия 10% 20% 30% 40% 50-100% .F..LDJ 0,33 0,65 1,31 0,25 0,48 0,97 0,21 0,42 0,84 0,20 0,39 0,79 0,20 0,39 0,77 .E..LD 0,33 0,98 1,97 0,25 0,73 1,46 0,21 0,63 1,27 0,20 0,59 1,18 0,20 0,58 1,16 .S..GD 0,55 1,37 2,38 0,41 1,02 1,75 0,36 0,89 1,52 0,33 0,83 1,42 0,33 0,81 1,39 .S..HD 0,55 1,67 2,70 0,41 1,23 1,98 0,36 1,07 1,72 0,33 1,00 1,60 0,33 0,98 1,57 Процент перекрытия отношение диаметра фрезы к ширине резания (%) В качестве начальных значений подач используйсте значения для легких условий обработки Для фрез Dodeka 45° Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .F..LDJ 0,12 0,24 0,47 0,09 0,18 0,35 0,08 0,15 0,31 0,07 0,14 0,29 0,07 0,14 0,28 .E..LD 0,12 0,35 0,71 0,09 0,27 0,53 0,08 0,23 0,46 0,07 0,22 0,43 0,07 0,21 0,42 .S..GD 0,20 0,50 0,86 0,15 0,37 0,64 0,13 0,32 0,56 0,12 0,30 0,52 0,12 0,30 0,51 D .H .S. 0,20 0,60 0,97 0,15 0,45 0,72 0,13 0,39 0,63 0,12 0,37 0,59 0,12 0,36 0,57 Цены указаны ориентировочные в ЕВРО без учета НДС 141
