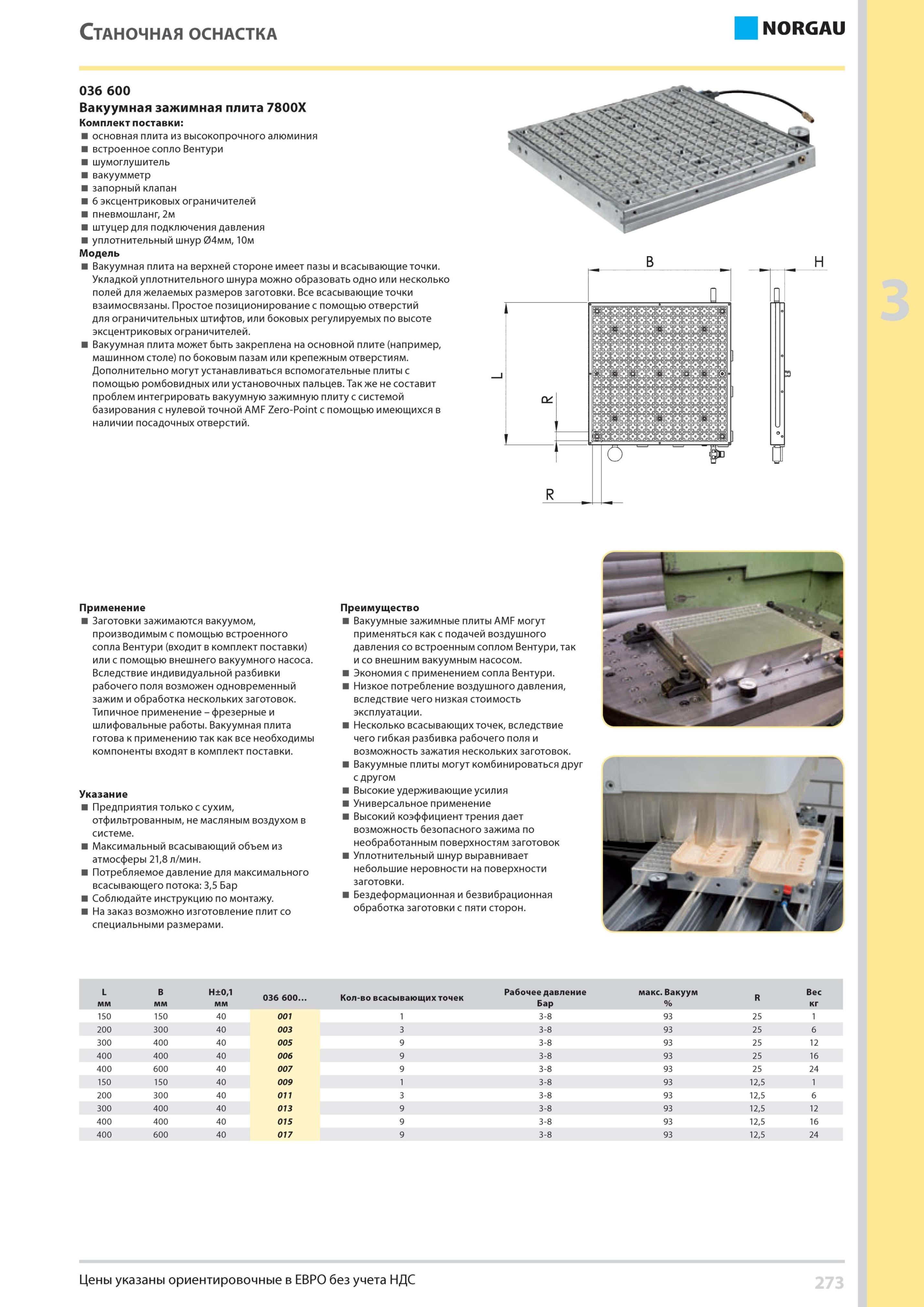

Вакуумная зажимная плита 7800X Комплект поставки основная плита из высокопрочного алюминия встроенное сопло Вентури шумоглушитель вакуумметр запорный клапан 6 эксцентриковых ограничителей пневмошланг, 2м штуцер для подключения давления уплотнительный шнур 04мм, 10м Модель Вакуумная плита на верхней стороне имеет пазы и всасывающие точки. Укладкой уплотнительного шнура можно образовать одно или несколько полей для желаемых размеров заготовки. Все всасывающие точки взаимосвязаны. Простое позиционирование с помощью отверстий для ограничительных штифтов, или боковых регулируемых по высоте эксцентриковых ограничителей. СТАНОЧНАЯ ОСНАСТКА 036 600 Вакуумная плита может быть закреплена на основной плите (например, машинном столе) по боковым пазам или крепежным отверстиям. Дополнительно могут устанавливаться вспомогательные плиты с помощью ромбовидных или установочных пальцев. Так же не составит проблем интегрировать вакуумную зажимную плиту с системой базирования с нулевой точной AMF Zero-Point с помощью имеющихся в наличии посадочных отверстий. Применение Заготовки зажимаются вакуумом, производимым с помощью встроенного сопла Вентури (входит в комплект поставки) или с помощью внешнего вакуумного насоса. Вследствие индивидуальной разбивки рабочего поля возможен одновременный зажим и обработка нескольких заготовок. Типичное применение фрезерные и шлифовальные работы. Вакуумная плита готова к применению так как все необходимы компоненты входят в комплект поставки. Указание Предприятия только с сухим, отфильтрованным, не масляным воздухом в системе. Максимальный всасывающий объем из атмосферы 21,8 л/мин. Потребляемое давление для максимального всасывающего потока 3,5 Бар Соблюдайте инструкцию по монтажу. На заказ возможно изготовление плит со специальными размерами. Преимущество Вакуумные зажимные плиты AMF могут применяться как с подачей воздушного давления со встроенным соплом Вентури, так и со внешним вакуумным насосом. Экономия с применением сопла Вентури. Низкое потребление воздушного давления, вследствие чего низкая стоимость эксплуатации. Несколько всасывающих точек, вследствие чего гибкая разбивка рабочего поля и возможность зажатия нескольких заготовок. Вакуумные плиты могут комбинироваться друг с другом Высокие удерживающие усилия Универсальное применение Высокий коэффициент трения дает возможность безопасного зажима по необработанным поверхностям заготовок Уплотнительный шнур выравнивает небольшие неровности на поверхности заготовки. Бездеформационная и безвибрационная обработка заготовки с пяти сторон. L мм B мм H±0,1 мм 036 600. Количество всасывающих точек Рабочее давление Бар макс. Вакуум % R Вес кг 150 150 40 001 1 3-8 93 25 1 200 300 40 003 3 3-8 93 25 6 300 400 40 005 9 3-8 93 25 12 400 400 40 006 9 3-8 93 25 16 400 600 40 007 9 3-8 93 25 24 150 150 40 009 1 3-8 93 12,5 1 200 300 40 011 3 3-8 93 12,5 6 300 400 40 013 9 3-8 93 12,5 12 400 400 40 015 9 3-8 93 12,5 16 400 600 40 017 9 3-8 93 12,5 24 Цены указаны ориентировочные в ЕВРО без учета НДС 273
