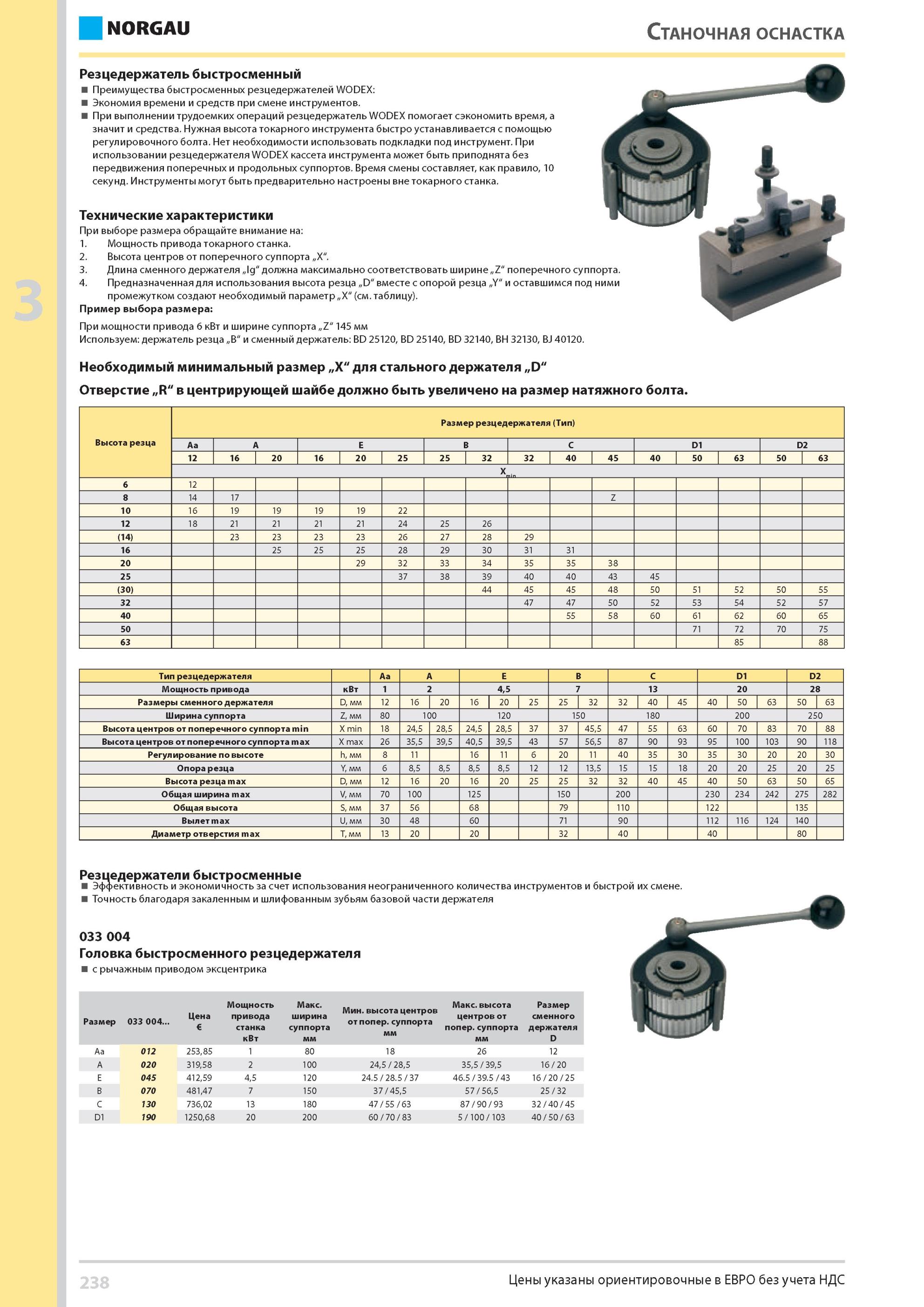

Токарный быстросменный резцедержатель для металлообрабатывающего оборудования Преимущества использования Технические характеристики Пример выбора необходимого размера NORGAU СТАНОЧНАЯ ОСНАСТКА Резцедержатель быстросменный Преимущества быстросменных резцедержателей WODEX Экономия времени и средств при смене инструментов. При выполнении трудоемких операций резцедержатель WODEX помогает сэкономить время, а значит и средства. Нужная высота токарного инструмента быстро устанавливается с помощью регулировочного болта. Нет необходимости использовать подкладки под инструмент. При использовании резцедержателя WODEX кассета инструмента может быть приподнята без передвижения поперечных и продольных суппортов. Время смены составляет, как правило, 10 секунд. Инструменты могут быть предварительно настроены вне токарного станка. Технические характеристики При выборе размера обращайте внимание на 1. Мощность привода токарного станка. 2. Высота центров от поперечного суппорта „X". 3. Длина сменного держателя „Ig" должна максимально соответствовать ширине „Z" поперечного суппорта 4. Предназначенная для использования высота резца „D" вместе с опорой резца „Y" и оставшимся под ними промежутком создают необходимый параметр „X" (см. таблицу). Пример выбора размера При мощности привода 6 кВт и ширине суппорта „Z" 145 мм Используем держатель резца „В" и сменный держатель BD 25120, BD 25140, BD 32140, BH 32130, BJ 40120. Необходимый минимальный размер „X" для стального держателя „D" Отверстие „R" в центрирующей шайбе должно быть увеличено на размер натяжного болта. Высота резца Размер резцедержателя (Тип) Aa A E B C D1 D2 12 16 20 16 20 25 25 32 32 40 45 40 50 63 50 63 X 6 12 8 14 17 Z 10 16 19 19 19 19 22 12 18 21 21 21 21 24 25 26 (14) 23 23 23 23 26 27 28 29 16 25 25 25 28 29 30 31 31 20 29 32 33 34 35 35 38 25 37 38 39 40 40 43 45 (30) 44 45 45 48 50 51 52 50 55 32 47 47 50 52 53 54 52 57 40 55 58 60 61 62 60 65 50 71 72 70 75 63 85 88 Тип резцедержателя Aa A E B C D1 D2 Мощность привода кВт 2 4,5 7 13 20 28 Размеры сменного держателя D, мм 12 16 20 16 20 25 25 32 32 40 45 40 50 63 50 63 Ширина суппорта Z, мм 80 100 120 150 180 200 250 Высота центров от поперечного суппорта min X min 18 24,5 28,5 24,5 28,5 37 37 45,5 47 55 63 60 70 83 70 88 Высота центров от поперечного суппорта max X max 26 35,5 39,5 40,5 39,5 43 57 56,5 87 90 93 95 100 103 90 118 Регулирование по высоте h, мм 8 11 16 11 6 20 11 40 35 30 35 30 20 20 30 Опора резца Y, мм 6 8,5 8,5 8,5 8,5 12 12 13,5 15 15 18 20 20 25 20 25 Высота резца max D, мм 12 16 20 16 20 25 25 32 32 40 45 40 50 63 50 65 Общая ширина max V, мм 70 100 125 150 200 230 234 242 275 282 Общая высота S, мм 37 56 68 79 110 122 135 Вылет max U, мм 30 48 60 71 90 112 116 124 140 Диаметр отверстия max T, мм 13 20 20 32 40 40 80 Резцедержатели быстросменные Эффективность и экономичность за счет использования неограниченного количества инструментов и быстрой их смене. Точность благодаря закаленным и шлифованным зубьям базовой части держателя 033 004 Головка быстросменного резцедержателя с рычажным приводом эксцентрика Размер 033 004 Цена Мощность привода станка кВт Макс. ширина суппорта мм Мин. высота центров от попер. суппорта мм Макс. высота центров от попер. суппорта мм Размер сменного держателя D Aa 012 253,85 1 80 18 26 12 A 020 319,58 2 100 24,5 28,5 35,5 39,5 16 20 045 412,59 4,5 120 24.5 28.5 37 46.5 39.5 43 16 20 25 B 070 481,47 7 150 37 45,5 57 56,5 25 32 C 130 736,02 13 180 47 55 63 87 90 93 32 40 45 D1 190 1250,68 20 200 60 70 83 5/100/ 103 40 50 63 238 Цены указаны ориентировочные в ЕВРО без учета НДС
