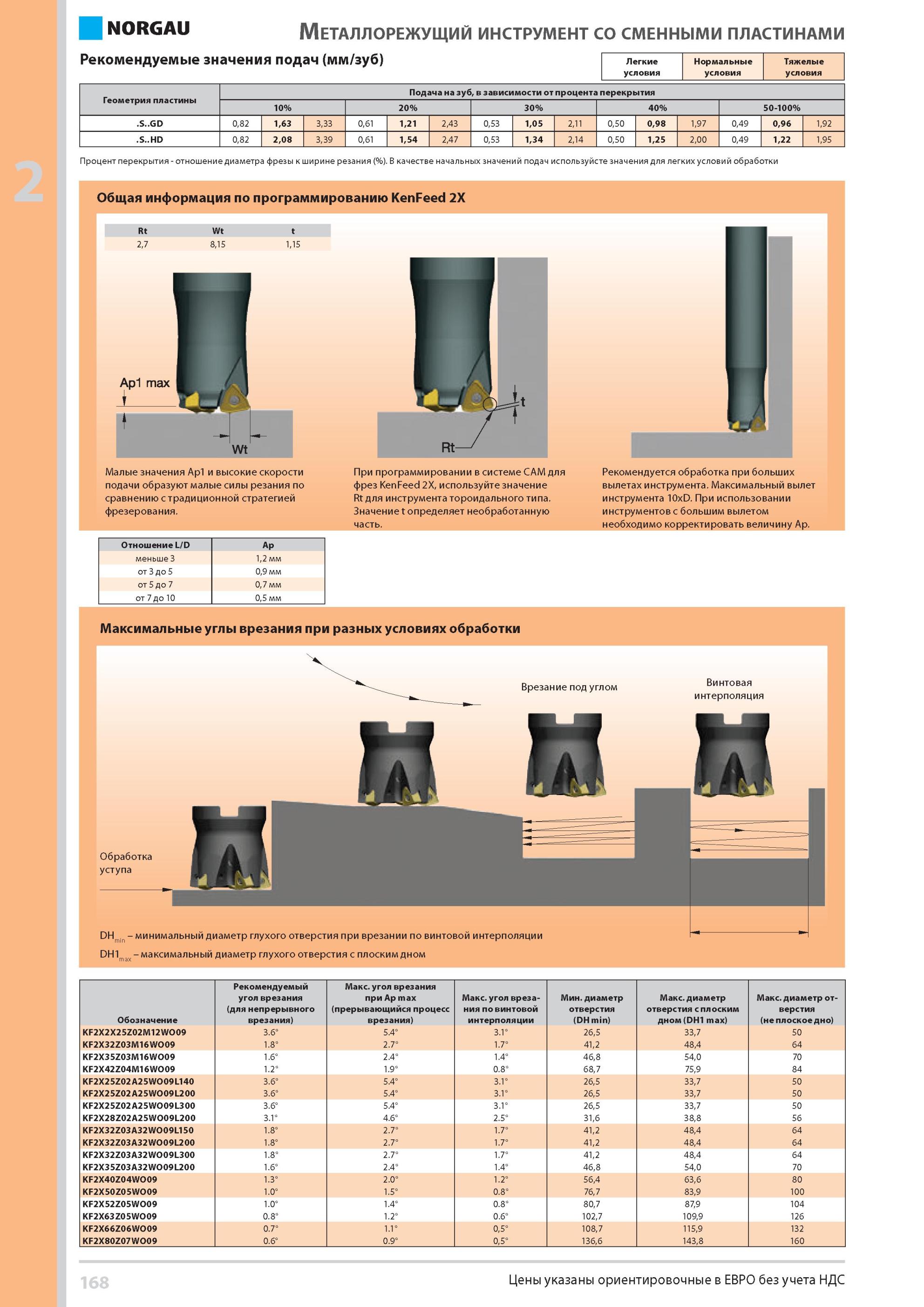

Рекомендуемые значения подач (мм/зуб) Легкие условия Нормальные условия Тяжелые условия Геометрия пластины Подача на зуб, в зависимости от процента перекры

Рекомендуемые значения подач (мм/зуб) Легкие условия Нормальные условия Тяжелые условия Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .S..GD 0,82 1,63 3,33 0,61 1,21 2,43 0,53 1,05 2,11 0,50 0,98 1,97 0,49 0,96 1,92 .S..HD 0,82 2,08 3,39 0,61 1,54 2,47 0,53 1,34 2,14 0,50 1,25 2,00 0,49 1,22 1,95 Процент перекрытия отношение диаметра фрезы к ширине резания (%). В качестве начальных значений подач используйсте значения для легких условий обработки Общая информация по программированию KenFeed 2Х Rt Wt t 2,7 8,15 1,15 t wt Малые значения Ар1 и высокие скорости подачи образуют малые силы резания по сравнению с традиционной стратегией фрезерования. При программировании в системе CAM для фрез KenFeed 2X, используйте значение Rt для инструмента тороидального типа. Значение t определяет необработанную часть. Рекомендуется обработка при больших вылетах инструмента. Максимальный вылет инструмента 10хР. При использовании инструментов с большим вылетом необходимо корректировать величину Ар. Отношение L/D Ap меньше 3 1,2 мм от 3 до 5 0,9 мм от 5 до 7 0,7 мм от 7 до 10 0,5 мм Максимальные углы врезания при разных условиях обработки DHmin минимальный диаметр глухого отверстия при врезании по винтовой интерполяции DH1max максимальный диаметр глухого отверстия с плоским дном Обозначение Рекомендуемый угол врезания (для непрерывного врезания) Макс. угол врезания при Ар max (прерывающийся процесс врезания) Макс. угол врезания по винтовой интерполяции Мин. диаметр отверстия (DH min) Макс. диаметр отверстия с плоским дном (DH1 max) Макс. диаметр отверстия (не плоское дно) KF2X2X25Z02M12W009 3.6° 5.4° 3.1° 26,5 33,7 50 KF2X32Z03M16W009 1.8° 2.7° 1.7° 41,2 48,4 64 KF2X35Z03M16W009 1.6° 2.4° 1.4° 46,8 54,0 70 KF2X42Z04M16W009 1.2° 1.9° .8° 0. 68,7 75,9 84 KF2X25Z02A25W009L140 3.6° 5.4° 3.1° 26,5 33,7 50 KF2X2 5Z02 A2 5W009L2 00 3.6° 5.4° 3.1° 26,5 33,7 50 KF2X2 5Z02 A2 5W009L3 00 3.6° 5.4° 3.1° 26,5 33,7 50 KF2X28Z02A25W009L200 3.1° 4.6° 2.5° 31,6 38,8 56 KF2X32Z03A32W009L150 1.8° 2.7° 1.7° 41,2 48,4 64 KF2X32Z03A32W009L200 1.8° 2.7° 1.7° 41,2 48,4 64 KF2X32Z03A32W009L300 1.8° 2.7° 1.7° 41,2 48,4 64 KF2X35Z03A32W009L200 1.6° 2.4° 1.4° 46,8 54,0 70 KF2X40Z04W009 1.3° 2.0° 1.2° 56,4 63,6 80 KF2X50Z05W009 1.0° 1.5° 0.8° 76,7 83,9 100 KF2X52Z05W009 1.0° 1.4° 0.8° 80,7 87,9 104 KF2X63Z05W009 0.8° 1.2° 0.6° 102,7 109,9 126 KF2X66Z06W009 0.7° 1.1° 0,5° 108,7 115,9 132 KF2X80Z07W009 0.6° 0.9° 0,5° 136,6 143,8 160 168 Цены указаны ориентировочные в ЕВРО без учета НДС Металлорежущий инструмент со сменными пластинами
