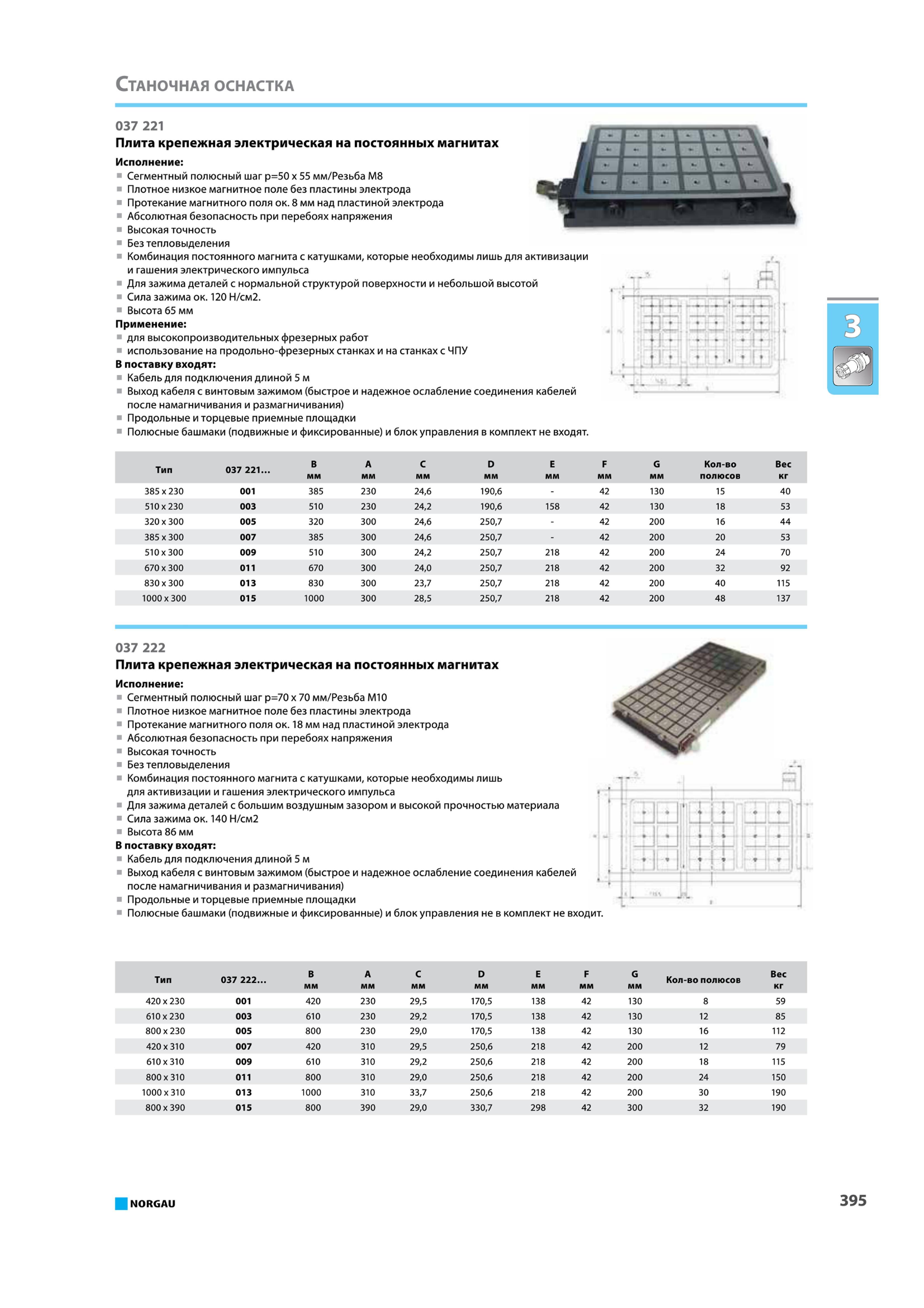

Плита крепежная электрическая на постоянных магнитах

Плита крепежная электрическая на постоянных магнитах Исполнение Сегментный полюсный шаг р50 х 55 мм Резьба М8 Плотное низкое магнитное поле без пластины электро

Плита крепежная электрическая на постоянных магнитах Исполнение Сегментный полюсный шаг р50 х 55 мм Резьба М8 Плотное низкое магнитное поле без пластины электрода Протекание магнитного поля ок. 8 мм над пластиной электрода Абсолютная безопасность при перебоях напряжения Высокая точность Без тепловыделения Комбинация постоянного магнита с катушками которые необходимы лишь для активизации и гашения электрического импульса Для зажима деталей с нормальной структурой поверхности и небольшой высотой Сила зажима ок. 120 Н см2. Высота 65 мм Применение для высокопроизводительных фрезерных работ использование на продольно-фрезерных станках и на станках с ЧПУ В поставку входят Кабель для подключения длиной 5м Выход кабеля с винтовым зажимом (быстрое и надежное ослабление соединения кабелей после намагничивания и размагничивания) Продольные и торцевые приемные площадки Полюсные башмаки (подвижные и фиксированные) и блок управления в комплект не входят. Тип 037 221 В мм А мм/с мм D мм Е мм F мм G мм Кол-во полюсов Вес кг 385 х 230 001 385 230 246 1906 42 130 15 40 510x230 003 510 230 242 1906 158 42 130 18 53 320 х 300 005 320 300 246 2507 42 200 16 44 385 х 300 007 385 300 246 2507 42 200 20 53 510x300 009 510 300 242 2507 218 42 200 24 70 670 х 300 011 670 300 240 2507 218 42 200 32 92 830x300 013 830 300 237 2507 218 42 200 40 115 1000x300 015 1000 300 285 2507 218 42 200 48 137 037 222 Плита крепежная электрическая на постоянных магнитах Исполнение Сегментный полюсный шаг р70х 70 мм Резьба М10 Плотное низкое магнитное поле без пластины электрода Протекание магнитного поля ок. 18 мм над пластиной электрода Абсолютная безопасность при перебоях напряжения Высокая точность Без тепловыделения Комбинация постоянного магнита с катушками которые необходимы лишь для активизации и гашения электрического импульса Для зажима деталей с большим воздушным зазором и высокой прочностью материала Сила зажима ок. 140 Н см2 Высота 86 мм В поставку входят Кабель для подключения длиной 5 м Выход кабеля с винтовым зажимом (быстрое и надежное ослабление соединения кабелей после намагничивания и размагничивания) Продольные и торцевые приемные площадки Полюсные башмаки (подвижные и фиксированные) и блок управления не в комплект не входит. Тип 037 222 В мм А мм С мм D мм Е мм F мм G мм Кол-во полюсов Вес кг 420 х 230 001 420 230 295 1705 138 42 130 8 59 610x230 003 610 230 292 1705 138 42 130 12 85 800 х 230 005 800 230 290 1705 138 42 130 16 112 420x310 007 420 310 295 2506 218 42 200 12 79 610x310 009 610 310 292 2506 218 42 200 18 115 800x310 011 800 310 290 2506 218 42 200 24 150 1000x310 013 1000 310 337 2506 218 42 200 30 190 800 х 390 015 800 390 290 3307 298 42 300 32 190 NORGAU 037 221
