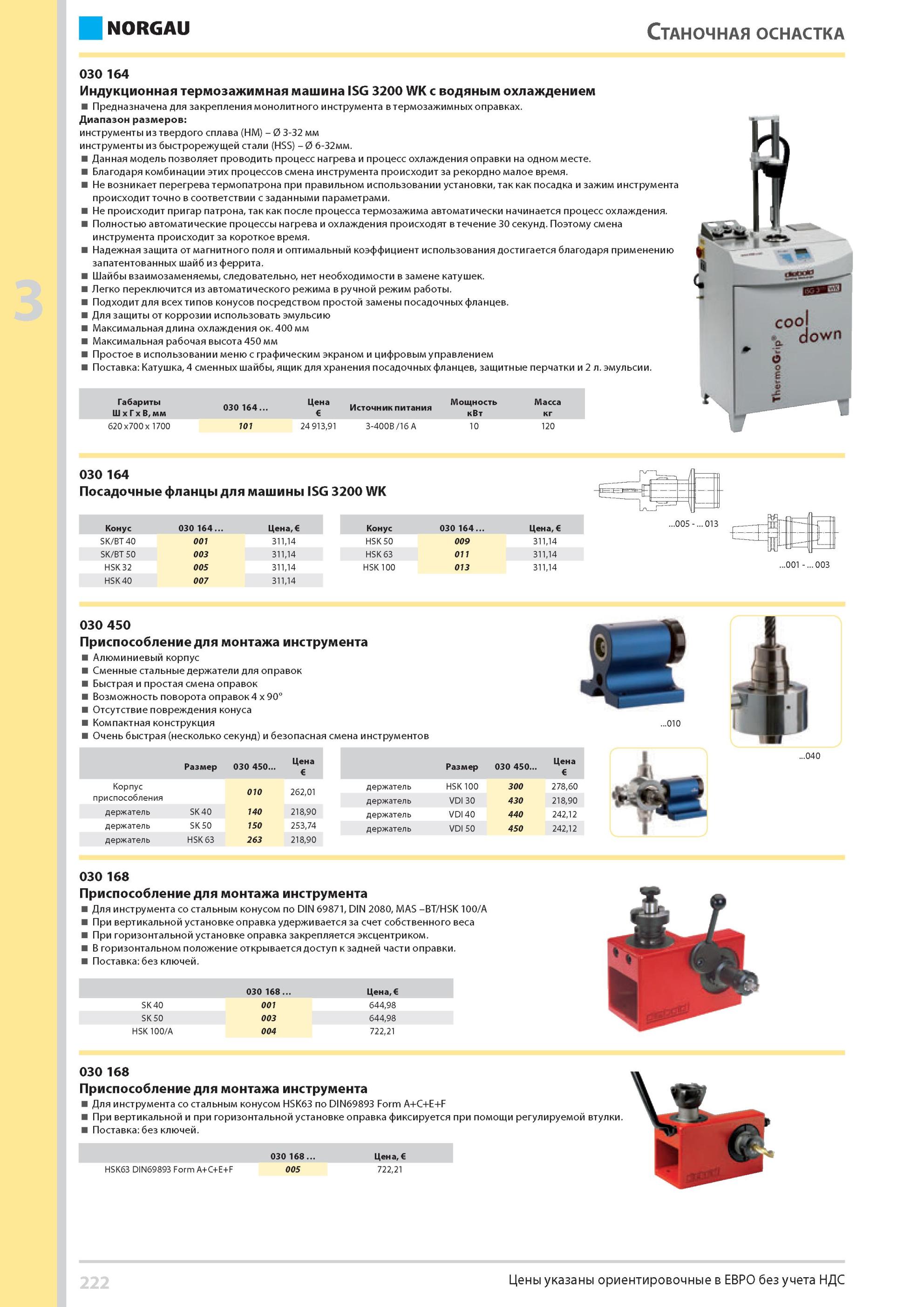

Основные технические характеристики индукционной термозажимной машины ISG 3200 WK с водяным охлаждением для закрепления монолитного инструмента в термозажимных оправках Диапазон размеров инструменты из твердого сплава (НМ) 0 3-32 мм инструменты из быстрорежущей стали (HSS) -0 6-32мм. Данная модель позволяет проводить процесс нагрева и процесс охлаждения оправки на одном месте. Благодаря комбинации этих процессов смена инструмента происходит за рекордно малое время. Не возникает перегрева термопатрона при правильном использовании установки, так как посадка и зажим инструмента происходит точно в соответствии с заданными параметрами. Не происходит пригар патрона, так как после процесса термозажима автоматически начинается процесс охлаждения. Полностью автоматические процессы нагрева и охлаждения происходят в течение 30 секунд. Поэтому смена инструмента происходит за короткое время. Надежная защита от магнитного поля и оптимальный коэффициент использования достигается благодаря применению запатентованных шайб из феррита. Шайбы взаимозаменяемы, следовательно, нет необходимости в замене катушек. Легко переключится из автоматического режима в ручной режим работы. Подходит для всех типов конусов посредством простой замены посадочных фланцев. Для защиты от коррозии использовать эмульсию Максимальная длина охлаждения ок. 400 мм Максимальная рабочая высота 450 мм Простое в использовании меню с графическим экраном и цифровым управлением Поставка Катушка, 4 сменных шайбы, ящик для хранения посадочных фланцев, защитные перчатки и 2 л. эмульсии. Габариты х Г х В, мм 030 164 Цена Источник питания Мощность кВт Масса кг t 620 х700 х 1700 101 24 913,91 3-400В/16 А 10 120 030 164 Посадочные фланцы для машины ISG 3200 WK Конус 030 164 Цена, Конус 030 164 Цена, SK/BT 40 001 311,14 HSK 50 009 311,14 SK/BT 50 003 311,14 HSK 63 011 311,14 HSK 32 005 311,14 HSK100 013 311,14 HSK 40 007 311,14 030 450 Приспособление для монтажа инструмента Алюминиевый корпус Сменные стальные держатели для оправок Быстрая и простая смена оправок Возможность поворота оправок 4 x 90° Отсутствие повреждения конуса Компактная конструкция Очень быстрая (несколько секунд) и безопасная смена инструментов Размер 030 450 Цена Корпус приспособления 010 262,01 держатель SK 40 140 218,90 держатель SK 50 150 253,74 держатель HSK 63 263 218,90 Размер 030 450 Цена держатель HSK 100 300 278,60 держатель VDI 30 430 218,90 держатель VDI 40 440 242,12 держатель VDI 50 450 242,12 030 168 Приспособление для монтажа инструмента Для инструмента со стальным конусом по DIN 69871, DIN 2080, MAS -BT/HSK 100/A При вертикальной установке оправка удерживается за счет собственного веса При горизонтальной установке оправка закрепляется эксцентриком. В горизонтальном положение открывается доступ к задней части оправки. Поставка без ключей. 030 168 Приспособление для монтажа инструмента Для инструмента со стальным конусом HSK63 по DIN69893 Form A+C+E+F При вертикальной и при горизонтальной установке оправка фиксируется при помощи регулируемой втулки. Поставка без ключей. HSK63 DIN69893 Form A+C+E+F 030 168 005 Цена, 222 Цены указаны ориентировочные в ЕВРО без учета НДС 004 СТАНОЧНАЯ ОСНАСТКА 030 164
