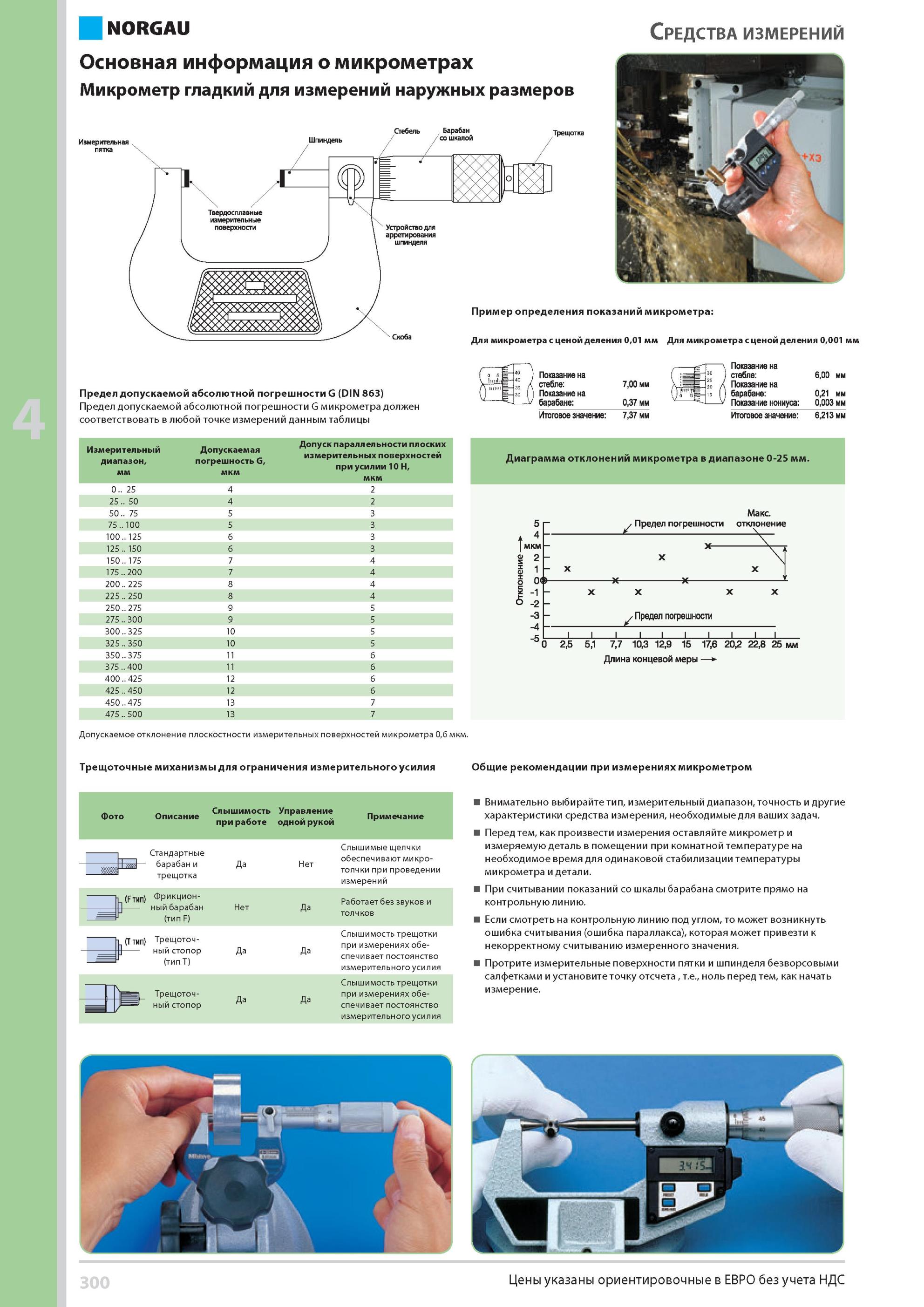

Общие рекомендации при проведении измерений механическим микрометром Пример определения показаний микрометрического измерительного инструмента Основная информация NORGAU Основная информация о микрометрах Микрометр гладкий для измерений наружных размеров Средства измерений Стебель Барабан со шкалой Пример определения показаний микрометра Для микрометра с ценой деления 0,01 мм Для микрометра с ценой деления 0,001 мм Предел допускаемой абсолютной погрешности G (DIN 863) Предел допускаемой абсолютной погрешности G микрометра должен соответствовать в любой точке измерений данным таблицы Показание на стебле Показание на барабане 7,00 мм 0,37 мм Итоговое значение 7,37 мм Показание на стебле 6,00 мм Показание на 0,21 мм Показание нониуса 0,003 мм Итоговое значение 6,213 мм Измерительный диапазон, мм Допускаемая погрешность G, мкм Допуск параллельности плоских измерительных поверхностей при усилии 10 Н, мкм 0 25 4 2 25 50 4 2 50 75 5 3 75 100 5 3 100 125 6 3 125 150 6 3 150 175 7 4 175 200 7 4 200 225 8 4 225 250 8 4 250 275 9 5 275 300 9 5 300 325 10 5 325 350 10 5 350 375 11 6 375 400 11 6 400 425 12 6 425 450 12 6 450 475 13 7 475 500 13 7 Диаграмма отклонений микрометра в диапазоне 0-25 мм. Макс. Допускаемое отклонение плоскостности измерительных поверхностей микрометра 0,6 мкм. Трещоточные миханизмы для ограничения измерительного усилия Общие рекомендации при измерениях микрометром Слышимость Управление при работе одной рукой Примечание Стандартные барабан и трещотка (Ртип) Фрикционный барабан (тип F) ,(Ттип) Трещ°т°ч-ный стопор (тип Т) Да Да Слышимые щелчки обеспечивают микротолчки при проведении измерений Работает без звуков и толчков Слышимость трещотки при измерениях обеспечивает постоянство измерительного усилия Слышимость трещотки при измерениях обеспечивает постоянство измерительного усилия Внимательно выбирайте тип, измерительный диапазон, точность и другие характеристики средства измерения, необходимые для ваших задач. Перед тем, как произвести измерения оставляйте микрометр и измеряемую деталь в помещении при комнатной температуре на необходимое время для одинаковой стабилизации температуры микрометра и детали. При считывании показаний со шкалы барабана смотрите прямо на контрольную линию. Если смотреть на контрольную линию под углом, то может возникнуть ошибка считывания (ошибка параллакса), которая может привезти к некорректному считыванию измеренного значения. Протрите измерительные поверхности пятки и шпинделя безворсовыми салфетками и установите точку отсчета , т.е., ноль перед тем, как начать измерение. 300 Цены указаны ориентировочные в ЕВРО без учета НДС
