Кромкоискатель со световой индикацией для проведения измерений на сверлильных фрезерных станках и обрабатывающих центрах с ЧПУ

Кромкоискатель со световой индикацией для проведения измерений на сверлильных фрезерных станках и обрабатывающих центрах с ЧПУ

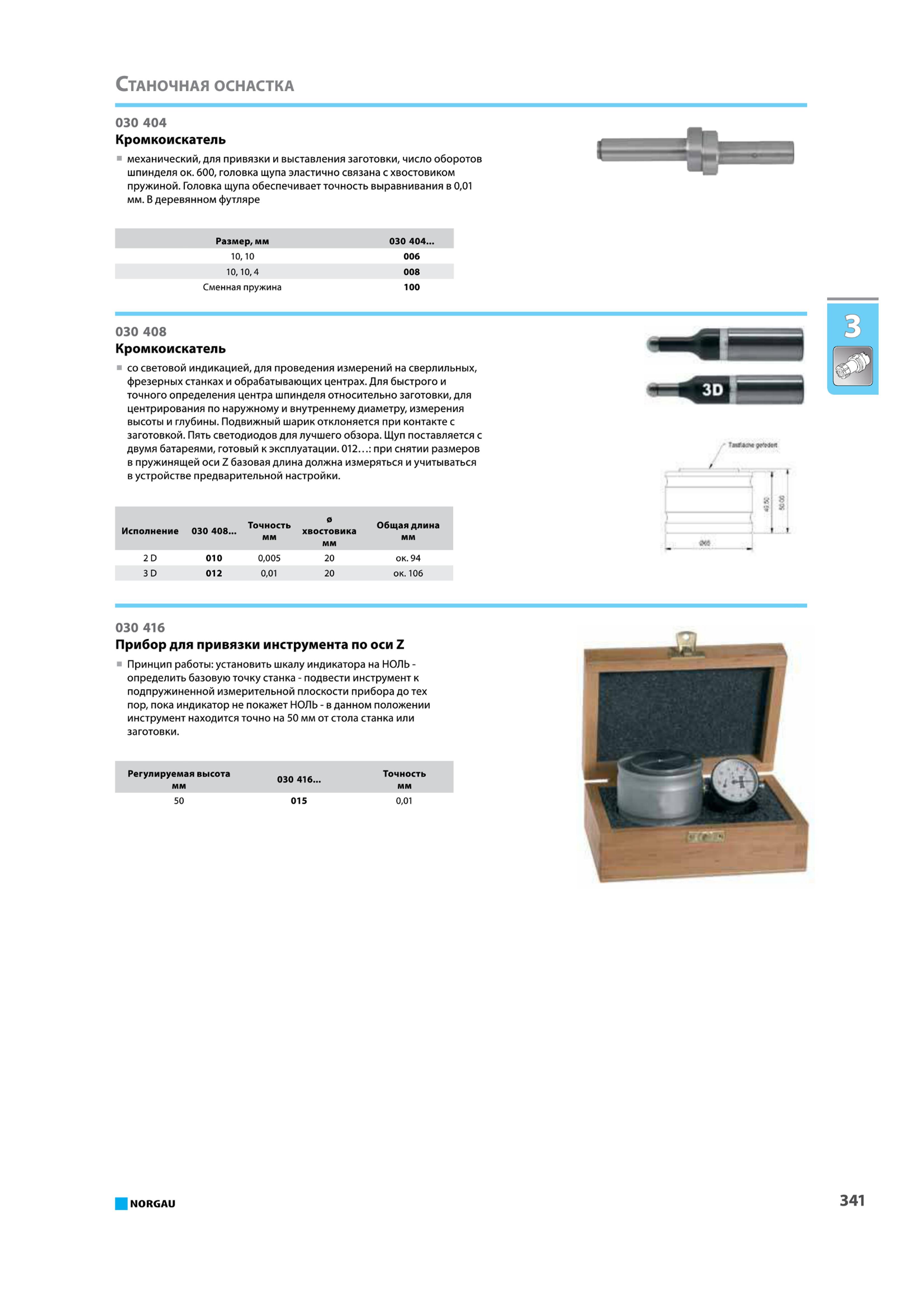

Кромкоискатель со световой индикацией для проведения измерений на сверлильных фрезерных станках и обрабатывающих центрах с ЧПУ _ Для быстрого и точного определения центра шпинделя относительно заготовки для центрирования по наружному и внутреннему диаметру измерения высоты и глубины. Подвижный шарик отклоняется при контакте с заготовкой. Пять светодиодов для лучшего обзора. Щуп поставляется с двумя батареями готовый к эксплуатации. 012 при снятии размеров в пружинящей оси Z базовая длина должна измеряться и учитываться в устройстве предварительной настройки. Исполнение 030 408 Точность мм о хвостовика мм Общая длина мм 2D 010 0005 20 ок. 94 3D 012 001 20 ок. 106 030 416 Прибор для привязки инструмента по оси Z Принцип работы установить шкалу индикатора на НОЛЬ -определить базовую точку станка подвести инструмент к подпружиненной измерительной плоскости прибора до тех пор пока индикатор не покажет НОЛЬ в данном положении инструмент находится точно на 50 мм от стола станка или заготовки. Регулируемая высота 030 416 Точность мм 50 015 001 NORGAU 030 404 Кромкоискатель механический для привязки и выставления заготовки число оборотов шпинделя ок. 600 головка щупа эластично связана с хвостовиком пружиной. Головка щупа обеспечивает точность выравнивания в 001 мм. В деревянном футляре Размер мм 030 404 1010 006 10104 008 Сменная пружина 100 030 408
